Autogenschneiden gehört zu den ältesten thermischen Trennverfahren in der Metallbearbeitung. Wer Stahl mit Sauerstoff und Brenngas trennt, erzeugt dabei nicht nur saubere Schnittkanten, sondern auch eine erhebliche Menge an Rauchgasen, Metalldämpfen und Feinstaubpartikeln. Für Betreiber, die bei der Absaugung beim Autogenschneiden noch keine geregelte Lösung haben, stellt das ein reales Haftungs- und Gesundheitsrisiko dar.
Dieser Artikel beantwortet die wichtigsten Fragen rund um Emissionen beim Autogenschneiden, erläutert die geltenden Normen und zeigt, worauf es bei der Auswahl einer geeigneten Absauganlage ankommt.
Was ist Autogenschneiden und wie funktioniert es?
Autogenschneiden ist ein thermisches Trennverfahren, bei dem Stahl durch die Reaktion von reinem Sauerstoff mit vorgewärmtem Metall getrennt wird. Ein Brenngas wie Acetylen, Propan oder Erdgas erhitzt die Schneidstelle auf Zündtemperatur. Anschließend oxidiert ein Sauerstoffstrahl das Metall und bläst die entstehende Schlacke aus dem Schnittspalt.
Das Verfahren eignet sich ausschließlich für unlegierten und niedriglegierten Stahl. Edelstahl, Aluminium oder Gusseisen lassen sich autogen nicht schneiden, da deren Oxide höhere Schmelzpunkte haben als das Grundmetall selbst. Typische Blechdicken liegen zwischen 3 mm und mehreren hundert Millimetern. In der Praxis wird Autogenschneiden in der Schwerindustrie, im Stahlbau, in der Schifffahrt und im Recycling eingesetzt.

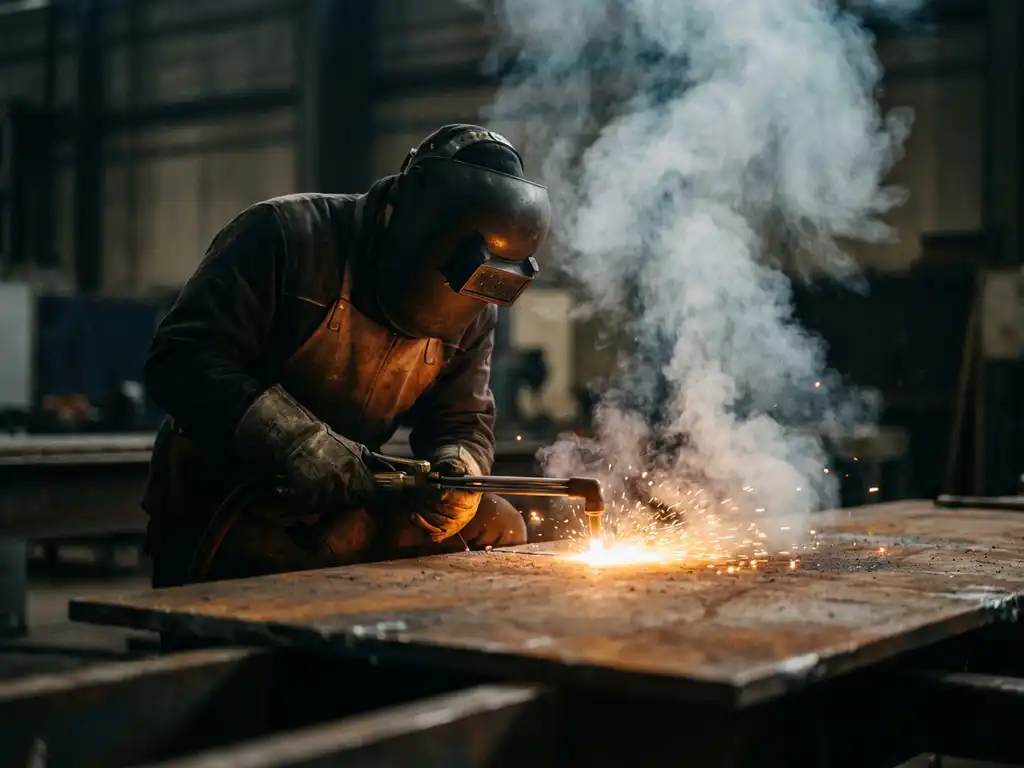

Der Prozess läuft in drei Phasen ab: Vorwärmen, Zünden und Schneiden. Die Schneidgeschwindigkeit hängt von Blechdicke, Gasdruck und Düsengeometrie ab. Da dabei Temperaturen von über 1.300 Grad Celsius entstehen, verdampft ein Teil des Metalls und kondensiert unmittelbar zu ultrafeinen Partikeln in der Umgebungsluft.
Welche Emissionen entstehen beim Autogenschneiden?
Beim Autogenschneiden entstehen Eisenoxide als Hauptemissionen, ergänzt durch Kohlenmonoxid, Stickoxide, Verbrennungsprodukte des Brenngases sowie feine Metallpartikel. Bei legierten oder beschichteten Werkstoffen kommen weitere Schadstoffe hinzu, darunter Mangan-, Chrom- oder Zinkverbindungen. Die Partikelgröße liegt häufig im einstelligen Mikrometerbereich.
Metallische Stäube und Oxide
Der mengenmäßig größte Anteil der Emissionen besteht aus Eisenoxidpartikeln. Diese entstehen, wenn flüssiges Metall und Schlacke durch den Sauerstoffstrahl zerstäubt und in die Luft geblasen werden. Bei Stählen mit Legierungsanteilen kommen Manganoxide hinzu, bei verzinkten Blechen Zinkoxide. Zinkoxid ist besonders kritisch, da es bereits in geringen Konzentrationen Metallfieber auslösen kann.
Gasförmige Schadstoffe
Neben Partikeln entstehen gasförmige Emissionen: Kohlenmonoxid (CO) aus unvollständiger Verbrennung, Stickoxide (NOx) durch die Hochtemperaturreaktion von Stickstoff und Sauerstoff sowie Verbrennungsrückstände des Brenngases. Bei Acetylen als Brenngas können auch polyzyklische aromatische Kohlenwasserstoffe (PAK) in Spuren entstehen. Alle diese Gase sind unsichtbar und geruchlich oft nicht eindeutig wahrnehmbar.
Feinstaub und ultrafeine Partikel
Ein erheblicher Teil der beim Autogenschneiden entstehenden Partikel liegt im Bereich unter 10 Mikrometer (PM10) und zum Teil unter 2,5 Mikrometer (PM2,5). Diese Partikel dringen tief in die Atemwege ein und werden vom Körper nicht vollständig abgebaut. Ohne wirksame Absaugung für thermische Schneidprozesse reichern sie sich in der Hallenluft an.
Wie gefährlich sind die Rauchgase beim Autogenschneiden?
Die Rauchgase beim Autogenschneiden sind gesundheitlich ernst zu nehmen. Eisenoxidstaub kann bei chronischer Exposition zu Siderose führen, einer Ablagerungserkrankung der Lunge. Zinkoxide verursachen akutes Metallfieber. Kohlenmonoxid ist bereits in niedrigen Konzentrationen gefährlich, da es unsichtbar und geruchlos ist und die Sauerstoffaufnahme im Blut blockiert.
Besonders kritisch wird es, wenn beschichtete oder legierte Materialien geschnitten werden. Chromate aus galvanisch behandelten Oberflächen oder Blei aus alten Anstrichen können als krebserzeugende Stoffe freigesetzt werden. Die TRGS 900 und TRGS 559 legen für diese Stoffe verbindliche Arbeitsplatzgrenzwerte (AGW) fest, die ohne aktive Absaugung in der Praxis kaum einzuhalten sind.
Langfristige Exposition ohne ausreichenden Arbeitsschutz erhöht das Risiko für chronische Atemwegserkrankungen, Lungenfibrose und bei krebserzeugenden Stoffen auch für Lungenkrebs. Die Berufsgenossenschaft Holz und Metall (BGHM) sowie die DGUV weisen ausdrücklich auf die Pflicht zur Emissionsminderung bei thermischen Schneidverfahren hin.
Welche Normen und Vorschriften gelten für die Absaugung beim Autogenschneiden?
Für die Absaugung beim Autogenschneiden gelten die DGUV Regel 109-002, die TRGS 900 sowie die Technischen Regeln für Gefahrstoffe (TRGS) 559 für Metallstäube. Diese Vorschriften definieren Grenzwerte, Schutzmaßnahmen und die Pflicht zur Gefährdungsbeurteilung. Betreiber sind verpflichtet, Emissionen an der Entstehungsstelle zu erfassen und abzuleiten.
Das Schutzstufenkonzept der DGUV unterscheidet nach dem Gefährdungsgrad des Materials. Für den allgemeinen Stahlschnitt gelten andere Anforderungen als für das Schneiden von legierten Stählen oder beschichteten Werkstücken. Bei krebserzeugenden Stoffen wie Chrom(VI)-Verbindungen greift die TRGS 905 mit besonders strengen Grenzwerten.
Konkrete Anforderungen an Filtersysteme für thermische Schneidprozesse ergeben sich aus der DIN EN ISO 21904, die Anforderungen an Absauggeräte für das Schweißen und verwandte Verfahren festlegt. Absauganlagen müssen nachweislich den geforderten Volumenstrom erbringen und die relevanten Partikelklassen zurückhalten. Alle Anlagen müssen dem Stand der Technik entsprechen und bei BG-Prüfungen dokumentiert vorliegen.
Wie funktioniert eine Absauganlage für Autogenschneiden?
Eine Absauganlage für Autogenschneiden erfasst die entstehenden Rauchgase und Partikel direkt an der Schneidstelle, transportiert sie über ein Rohrleitungssystem zum Filteraggregat und führt gereinigte Luft zurück in die Halle oder leitet sie ins Freie ab. Das Prinzip folgt der Prozesskette: Erfassung, Transport, Filtration, Rückführung oder Abluft.
Erfassung an der Entstehungsstelle
Die effektivste Methode ist die Erfassung direkt an der Quelle. Bei Autogenschneidtischen erfolgt dies über integrierte Absaugplatten oder Schlitzabsaugungen unterhalb des Schneidgitters. Der Unterdruck zieht Rauch und Partikel nach unten ab, bevor sie sich in der Atemzone des Bedieners ausbreiten können. Bei handgeführten Brennschneidgeräten kommen Saugdüsen oder flexible Erfassungsarme zum Einsatz.
Filterstufen und Filtermedien
Für Autogenschneidemissionen haben sich Trockenfiltersysteme mit Filterpatronen bewährt. Die Filtermedien müssen für feine Metalloxide ausgelegt sein und die Filterklasse W3 nach DIN EN ISO 21904 erfüllen, wenn krebserzeugende Stoffe vorhanden sind. Mehrstufige Systeme kombinieren einen Vorfilter für grobe Schlackenpartikel mit einem Feinfilter für ultrafeine Partikel. Bei Zinkoxid-Emissionen ist auf ausreichende Filtertiefe zu achten, da Zinkoxid sehr fein ist und früh in den Feinfilterbereich vordringt.
Volumenstrom und Druckverlust
Der benötigte Volumenstrom hängt von der Schneidtischgröße, der Anzahl gleichzeitig aktiver Schneidstellen und der Blechdicke ab. Faustregel für Schneidtische: mindestens 800 bis 1.200 m³/h pro Quadratmeter aktiver Schneidfläche. Bei zentralen Absauganlagen mit mehreren Schneidplätzen ist der Gleichzeitigkeitsfaktor entscheidend, da nicht immer alle Stellen gleichzeitig in Betrieb sind.
Welche Absauganlage ist die richtige für das Autogenschneiden?
Die richtige Absauganlage für Autogenschneiden hängt von der Schneidtischgröße, der Anzahl der Schneidplätze, den verarbeiteten Materialien und dem verfügbaren Platz ab. Dezentrale Einzelgeräte eignen sich für einen Schneidplatz, zentrale Anlagen für mehrere Stellen oder große Schneidtische. Entscheidend ist, dass das System die geforderte Filterklasse erreicht und den Volumenstrom dauerhaft liefert.
Für Betriebe, die ausschließlich unlegierten Stahl schneiden, reichen oft Filterpatronenanlagen der Klasse W2 aus. Sobald legierte Stähle, verzinkte Bleche oder beschichtete Werkstücke ins Spiel kommen, muss die Anlage auf krebserzeugende Stoffe ausgelegt sein und die Filterklasse W3 erfüllen. Das hat direkte Auswirkungen auf Filtermedium, Gehäusedichtigkeit und Wartungsintervall.
Bei der Planung lohnt es sich, den Beratungsservice eines Absaugtechnik-Spezialisten einzubeziehen. Häufige Fehler bei der Eigenplanung sind ein zu gering dimensionierter Volumenstrom, die fehlende Berücksichtigung des Gleichzeitigkeitsfaktors und die Unterschätzung des Druckverlusts im Rohrleitungssystem. Diese Fehler führen dazu, dass die Anlage im Betrieb die Grenzwerte nicht einhält, obwohl sie auf dem Papier korrekt ausgelegt erscheint.
Wie ULMATEC bei der Absaugung von Autogenschneideemissionen hilft
Wir bei ULMATEC entwickeln, produzieren und montieren industrielle Absauganlagen speziell für thermische Schneidprozesse wie das Autogenschneiden. Unsere Systeme sind auf die typischen Emissionsprofile dieser Verfahren ausgelegt und erfüllen die geltenden Normen nach DIN EN ISO 21904, DGUV und TRGS.
Was wir konkret anbieten:
- Absauganlagen für Schneidtische mit einem Volumenstrom von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- Filtersysteme aus über 100 Filterkombinationen, ausgelegt für Metalloxide, Zinkoxid und krebserzeugende Stäube bis zur Filterklasse W3
- Modulares Baukastenprinzip mit über 10 Millionen möglichen Systemkonfigurationen für individuelle Schneidplatzgeometrien
- Kombination aus Absaugung, Luftreinhaltung und Wärmerückgewinnung in einem System
- Vollständige technische Dokumentation für BG-Prüfungen und Behördenbesuche
- Förderfähigkeit über BAFA und KfW
- Montage und 360-Grad-Service aus einer Hand durch erfahrene Spezialisten
Typische Herausforderung: Viele Betreiber kennen weder den benötigten Volumenstrom noch den Gleichzeitigkeitsfaktor ihrer Schneidanlage. Genau hier setzt unsere Beratung an. Auf Basis einer genauen Prozessbeschreibung erstellen wir ein Angebot innerhalb von 24 Stunden. Sprechen Sie uns an und klären Sie, welche Absauganlage für Ihren Schneidprozess die richtige ist: Jetzt Kontakt aufnehmen und eine Absauganlage für Autogenschneiden anfragen.
