Industrielle Absaugtechnik ist kein Luxus, sondern eine gesetzliche Pflicht und ein wirtschaftlicher Faktor. Wer Schadstoffe wie Schweißrauch, Staub oder Ölnebel nicht kontrolliert erfasst, riskiert Bußgelder, Maschinenausfälle und vor allem die Gesundheit seiner Mitarbeiter. Ein modulares Absaugsystem bietet dabei einen entscheidenden Vorteil: Es lässt sich exakt auf den jeweiligen Prozess auslegen, ohne auf eine Standardlösung angewiesen zu sein.
Dieser Artikel beantwortet die wichtigsten Fragen rund um modulare Absaugsysteme in der Industrie – von der Funktionsweise über die Schadstoffarten bis hin zu Normen und Fördermitteln. Ob Betriebsleiter, Produktionsverantwortlicher oder Sicherheitsbeauftragter: Hier finden Sie konkrete Antworten für Ihre Planungsentscheidung.
Was ist ein modulares Absaugsystem?

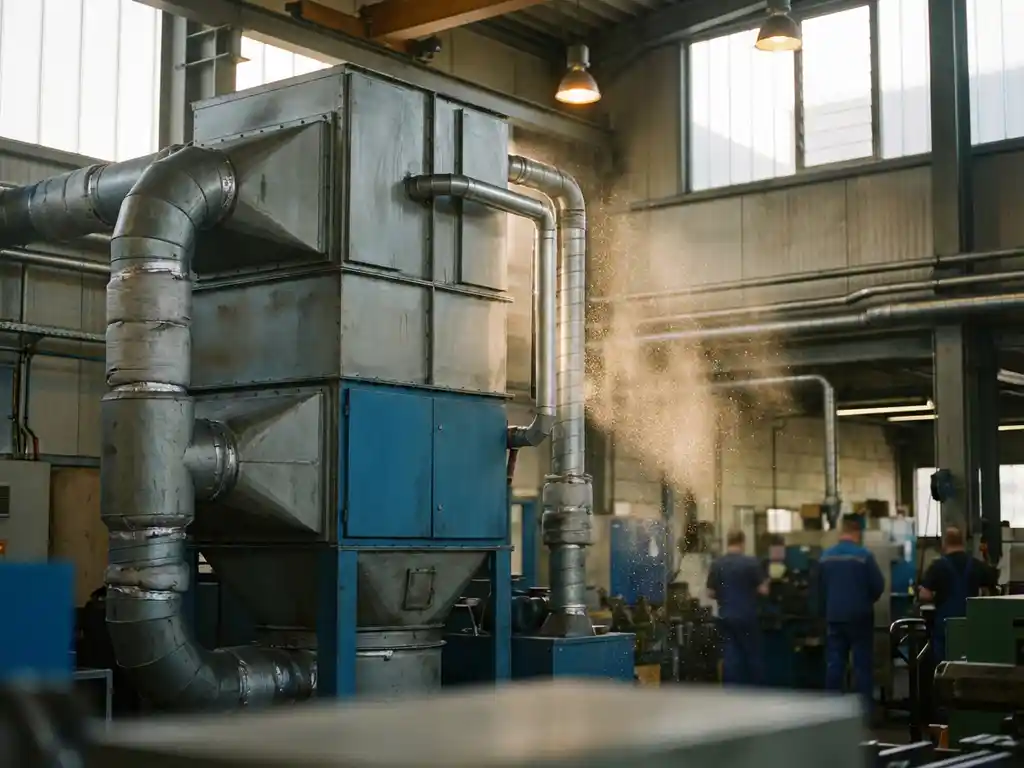

Ein modulares Absaugsystem ist eine industrielle Absauganlage, die aus standardisierten Einzelkomponenten zusammengesetzt wird. Statt einer Komplett-Einheitslösung kombiniert man Erfassungselemente, Rohrleitungen, Filtereinheiten und Ventilatoren nach dem Baukastenprinzip. Das Ergebnis ist eine Anlage, die genau auf Luftvolumen, Schadstoffart und Hallengeometrie abgestimmt ist.
Das Baukastenprinzip hat einen klaren technischen Vorteil: Jede Komponente ist für eine definierte Funktion ausgelegt und kann unabhängig ausgetauscht oder erweitert werden. Das reduziert Planungsrisiken und ermöglicht eine präzise Dimensionierung, statt Kapazitäten pauschal zu überdimensionieren.
Was unterscheidet ein modulares System von einer Standardanlage?
Eine Standardanlage wird in einer festen Konfiguration geliefert und deckt einen bestimmten Anwendungsbereich ab. Ein modulares System hingegen wird aus Einzelbausteinen zusammengestellt, die je nach Anforderung kombiniert werden. Das ermöglicht eine Losgröße-1-Flexibilität: Die Anlage ist individuell, aber aus Serienteilen gefertigt, was Lieferzeiten und Kosten kontrollierbar hält.
Typische Herausforderungen bei Standardanlagen: Sie sind entweder zu groß dimensioniert und verbrauchen unnötig Energie oder zu klein und erfüllen die Grenzwerte nicht. Modulare Systeme lösen dieses Problem durch eine gezielte Auslegung auf Basis der tatsächlichen Prozessparameter.
Wie funktioniert die Luftreinigung in einer industriellen Absauganlage?
Die Luftreinigung in einer industriellen Absauganlage folgt dem Prinzip: Erfassung am Entstehungsort, Transport über Rohrleitungen, Abscheidung im Filter, Rückführung oder Ableitung der gereinigten Luft. Dieser Prozess läuft kontinuierlich und muss auf den spezifischen Schadstoff abgestimmt sein, da Staub, Rauch und Aerosole unterschiedliche Filtermechanismen erfordern.
Schritt 1: Erfassung
Der Schadstoff wird so nah wie möglich an der Quelle erfasst. Das minimiert die Ausbreitung in der Hallenluft und reduziert den benötigten Volumenstrom. Typische Erfassungselemente sind Absaughauben, Düsen, Erfassungsarme oder maschinenintegrierte Absaugpunkte.
Schritt 2: Transport
Über ein Rohrleitungssystem wird der schadstoffbeladene Luftstrom zur Filtereinheit transportiert. Die Strömungsgeschwindigkeit muss dabei hoch genug sein, um Partikelablagerungen im Rohr zu verhindern. Für Schweißrauch gelten andere Mindestgeschwindigkeiten als für grobe Holzspäne.
Schritt 3: Filtration
Im Filtersystem werden Partikel, Aerosole oder Gase aus dem Luftstrom abgeschieden. Je nach Schadstoff kommen Trockenfilter, Nassabscheider, Ölnebelabscheider oder Aktivkohlefilter zum Einsatz. Die Auswahl des richtigen Filtermediums ist entscheidend für die Einhaltung der Grenzwerte nach TRGS 900 und den DGUV-Vorschriften.
Schritt 4: Rückführung oder Ableitung
Gereinigte Luft kann in die Halle zurückgeführt werden, was Heizkosten spart. Alternativ wird sie nach außen abgeleitet. Die Entscheidung hängt von der Schadstoffart, der Filterklasse und den geltenden Normen ab. Bei der Rückführung ist eine Wärmerückgewinnung technisch sinnvoll und wirtschaftlich attraktiv.
Für welche Schadstoffe und Branchen eignet sich ein modulares Absaugsystem?
Ein modulares Absaugsystem eignet sich für nahezu alle luftgetragenen Schadstoffe in der industriellen Fertigung: Schweißrauch, Lötrauch, Schleifstaub, Holzstaub, Metallstaub, Ölnebel, Lösemitteldämpfe und Thermodämpfe. Die Modularität ermöglicht es, das Filtersystem auf den jeweiligen Schadstoff auszulegen – unabhängig von Branche oder Prozess.
Typische Branchen und ihre Herausforderungen:
- Metallfertigung: Schweißrauch, Schleifstaub, Ölnebel aus Kühlschmierstoffen
- Holzverarbeitung: Holzstaub mit Explosionsgefahr, Anforderungen nach ATEX
- Chemie und Pharma: Feinstaub, Lösemitteldämpfe, VOC-Emissionen
- Lebensmittelindustrie: organischer Staub, Hygieneauflagen, Explosionsschutz
- Blechbearbeitung: Plasmaschneidrauch, Laserdämpfe, Feinpartikel
Für Betreiber in der Metallbearbeitung, die Schweißrauch absaugen müssen, gelten die Grenzwerte der TRGS 528. Für Betriebe mit brennbaren Stäuben greift die ATEX-Richtlinie. Ein modulares System kann für beide Anforderungen ausgelegt werden, da Filtertyp, Gehäusematerial und Sicherheitsausrüstung frei kombinierbar sind. Einen Überblick über mögliche Absauganwendungen in der Industrie zeigt, wie vielfältig die Einsatzbereiche sind.
Was ist der Unterschied zwischen zentraler und dezentraler Absaugung?
Bei der zentralen Absaugung führt ein gemeinsames Rohrleitungsnetz alle Absaugstellen zu einer einzigen, leistungsstarken Filteranlage zusammen. Bei der dezentralen Absaugung arbeitet jede Absaugstelle mit einer eigenen, kleineren Einheit. Die Wahl hängt von der Anzahl der Absaugstellen, dem Gleichzeitigkeitsfaktor und der Hallenstruktur ab.
Zentrale Absauganlage
Zentrale Anlagen eignen sich für Betriebe mit vielen gleichzeitig aktiven Absaugstellen und einem festen Maschinenpark. Sie sind energieeffizienter im Betrieb und einfacher zu warten, weil nur eine Filtereinheit gepflegt werden muss. Luftvolumina von 3.000 bis 250.000 m³/h sind in einer zentralen Anlage realisierbar.
Ein entscheidender Planungsparameter ist der Gleichzeitigkeitsfaktor: Wenn nicht alle Absaugstellen gleichzeitig in Betrieb sind, kann die Anlage erheblich kleiner dimensioniert werden. Dieser Faktor wird bei der Planung häufig übersehen und kann die Anlagengröße um bis zu 80 Prozent reduzieren.
Dezentrale Absaugeinheit
Dezentrale Einheiten sind flexibler bei wechselnden Arbeitsplätzen oder räumlich getrennten Prozessen. Sie erfordern keine aufwändige Rohrinstallation und können schnell versetzt werden. Der Nachteil: Mehrere Filtereinheiten bedeuten höheren Wartungsaufwand und in der Regel höhere Gesamtbetriebskosten bei gleichem Luftvolumen.
Für viele Betriebe ist eine Kombination beider Ansätze sinnvoll: eine zentrale Anlage für die Hauptprozesse und mobile Einheiten für Sonderarbeitsplätze.
Wie lässt sich ein modulares Absaugsystem erweitern oder anpassen?
Ein modulares Absaugsystem lässt sich durch das Hinzufügen weiterer Filtermodule, Absaugstellen oder zusätzlicher Ventilatorleistung erweitern, ohne die bestehende Anlage zu ersetzen. Das Baukastenprinzip ermöglicht nachträgliche Anpassungen an veränderte Produktionsprozesse, neue Maschinen oder gestiegene Anforderungen an die Luftmenge.
Konkrete Anpassungsszenarien in der Praxis:
- Ein neuer Schweißarbeitsplatz wird in das bestehende Rohrleitungsnetz integriert
- Der Produktionsprozess wechselt von Stahl auf Aluminium, der Filtertyp wird getauscht
- Die Belegschaft wächst, der Volumenstrom muss erhöht werden
- Eine neue ATEX-Zone entsteht, die Anlage wird entsprechend aufgerüstet
Wichtig für die Planung: Bereits bei der Erstauslegung sollte die mögliche Erweiterung berücksichtigt werden. Das betrifft Rohrleitungsquerschnitte, Ventilatorleistungsreserven und die Auslegung des Filtergehäuses. Wer das von Anfang an einplant, spart bei späteren Erweiterungen erhebliche Kosten. Ein Überblick über verfügbare Produkte und Systemkomponenten hilft dabei, die richtigen Bausteine von Beginn an zu wählen.
Welche Normen und Fördermöglichkeiten gelten für industrielle Absauganlagen?
Industrielle Absauganlagen unterliegen in Deutschland einer Reihe von Normen und Vorschriften: TRGS 900 und TRGS 559 für Grenzwerte am Arbeitsplatz, DGUV-Vorschriften für den Betrieb, ATEX-Richtlinien bei explosionsgefährdeten Bereichen sowie der Maschinenrichtlinie für CE-Konformität. Gleichzeitig sind Investitionen in Absaugtechnik über BAFA und KfW förderfähig.
Relevante Normen im Überblick
- TRGS 900: Arbeitsplatzgrenzwerte für luftgetragene Schadstoffe, unter anderem für Schweißrauch und Metallstaub
- TRGS 559: Spezifische Regelungen für mineralischen Staub und Metalle
- DGUV Vorschrift 1: Grundsätze der Prävention, Pflichten des Arbeitgebers
- ATEX-Richtlinie 2014/34/EU: Anforderungen an Geräte in explosionsgefährdeten Bereichen
- EN ISO 14001: Umweltmanagementsysteme, relevant für Betriebe mit Emissionsauflagen
Fördermöglichkeiten für Absauganlagen
Betriebe können Investitionen in Absaugtechnik über verschiedene Programme fördern lassen. Das BAFA-Programm zur Bundesförderung für Energie- und Ressourceneffizienz in der Industrie unterstützt Anlagen, die nachweislich Energie einsparen. KfW-Programme wie der Kredit 264 (Umwelt- und Energieeffizienzprogramm) sind ebenfalls anwendbar, wenn die Anlage Emissionen reduziert oder Energie zurückgewinnt.
Voraussetzung für die Förderung ist in der Regel eine technische Dokumentation, die Energieeinsparungen oder Emissionsminderungen belegt. Anlagen mit Wärmerückgewinnung haben dabei besonders gute Chancen auf Förderung, da sie sowohl Arbeitsschutz als auch Energieeffizienz adressieren. Für Fragen zur konkreten Förderplanung lohnt sich frühzeitig der Kontakt zu einem Fachbetrieb.
Wie wir bei ULMATEC modulare Absaugsysteme auslegen
Wir entwickeln, fertigen und montieren modulare Absaugsysteme für industrielle Anwendungen – von der ersten Prozessanalyse bis zur betriebsbereiten Anlage. Unser Ansatz ist technisch konkret und dokumentiert, kein Pauschalangebot.
Was wir für Betreiber leisten:
- Auslegung des Luftvolumens auf Basis des tatsächlichen Prozesses und des Gleichzeitigkeitsfaktors
- Auswahl aus über 100 Filterkombinationen für Schadstoffe wie Schweißrauch, Metallstaub, Ölnebel und VOC
- Zentrale Absauganlagen von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- ATEX-gerechte Ausführungen für explosionsgefährdete Bereiche
- Anlagen mit integrierter Wärmerückgewinnung für förderfähige Energieeffizienz
- Vollständige technische Dokumentation für BAFA- und KfW-Förderanträge
- Angebotserstellung innerhalb von 24 Stunden auf Basis qualifizierter Projektinformationen
Für Betreiber, die jetzt planen oder eine bestehende Anlage überprüfen lassen wollen: Nehmen Sie direkt Kontakt mit uns auf und schildern Sie Ihren Prozess. Wir klären in einem ersten Gespräch, welche Systemkonfiguration für Ihre Anforderungen sinnvoll ist, und liefern Ihnen eine konkrete Grundlage für Ihre Investitionsentscheidung.
