Wer eine industrielle Absauganlage plant, steht schnell vor einer Fülle technischer Entscheidungen: Welches Luftvolumen wird benötigt? Welches Filtersystem passt zum Prozess? Und wie läuft die Montage ab? Dieser Artikel beantwortet die wichtigsten Fragen rund um die Planung, Auslegung und Montage einer industriellen Absauganlage – Schritt für Schritt und ohne Umwege.
Ob Neuanlage, Erweiterung oder Ersatz einer bestehenden Lösung: Eine strukturierte Planung ist der entscheidende Faktor für eine funktionierende, normkonforme und wirtschaftliche Absaugtechnik. Die folgenden Abschnitte führen von den Grundlagen bis zur fertigen Anlage.
Was ist eine industrielle Absauganlage und wofür wird sie benötigt?
Eine industrielle Absauganlage ist ein technisches System zur Erfassung, Ableitung und Filtration luftgetragener Schadstoffe wie Staub, Rauch, Aerosole oder Dämpfe, die bei industriellen Prozessen entstehen. Sie schützt Mitarbeitende vor gesundheitsgefährdenden Emissionen, sichert die Einhaltung gesetzlicher Grenzwerte und verhindert Anlagenverschmutzung.
Typische Anwendungen sind Schweißen, Schleifen, Plasmaschneiden, Löten, Holzbearbeitung und chemische Prozesse. Bei all diesen Tätigkeiten entstehen Partikel oder Dämpfe, die ohne gezielte Absaugung in die Atemluft der Beschäftigten gelangen. Nach DGUV und TRGS 900 sind Betreiber verpflichtet, Arbeitsplatzgrenzwerte einzuhalten. Eine Absauganlage ist damit kein optionales Ausstattungsmerkmal, sondern eine gesetzliche Anforderung.
Darüber hinaus schützt eine funktionierende Absaugtechnik Maschinen vor Verschmutzung, reduziert Brandrisiken durch brennbare Stäube und trägt zur Einhaltung von ATEX-Anforderungen in explosionsgefährdeten Bereichen bei. Für Betriebe in der Metallbearbeitung, Holzverarbeitung, Pharmazie oder Lebensmittelproduktion ist die richtige Absauganlage daher ein zentrales Element eines sicheren Betriebs.
Welche Faktoren bestimmen die Auslegung einer Absauganlage?
Die Auslegung einer Absauganlage hängt von fünf zentralen Faktoren ab: dem erforderlichen Luftvolumenstrom, der genauen Prozessbeschreibung, dem Gleichzeitigkeitsfaktor der Absaugstellen, dem verfügbaren Budget und dem geplanten Projektstart. Fehlt auch nur eine dieser Angaben, ist eine präzise Dimensionierung nicht möglich.
Luftvolumenstrom und Prozessbeschreibung
Der benötigte Luftvolumenstrom ist die Grundlage jeder Auslegung. Er ergibt sich aus der Art des Prozesses, der Schadstoffmenge und der Erfassungsgeometrie. In der Praxis ist dieser Wert bei Kunden fast nie bekannt, was einen erheblichen Beratungsbedarf erzeugt. Wichtig ist dabei nicht nur die Frage, wie viel Luft abgesaugt werden muss, sondern auch, welches Material bei welchem Prozess emittiert wird.
Gleichzeitigkeitsfaktor: der unterschätzte Hebel
Der Gleichzeitigkeitsfaktor gibt an, wie viele Absaugstellen gleichzeitig in Betrieb sind. Dieser Wert kann die Anlagengröße um bis zu 80 Prozent reduzieren. Wer alle Absaugstellen als gleichzeitig aktiv plant, überdimensioniert die Anlage massiv. Eine realistische Einschätzung des tatsächlichen Betriebs ist daher entscheidend für eine wirtschaftliche Dimensionierung.
Weitere relevante Faktoren sind die Leitungsführung, der verfügbare Aufstellraum, Schallschutzanforderungen und mögliche Fördermittel von BAFA oder KfW. Wer Budget und Zeitschiene frühzeitig kommuniziert, ermöglicht eine Angebotsoptimierung und vermeidet spätere Planungsänderungen.
Welche Filtersysteme eignen sich für welche Schadstoffe?
Die Wahl des Filtersystems richtet sich nach dem Schadstoff, seiner Partikelgröße und dem zugehörigen Prozess. Für trockene Stäube kommen Trockenfilter und Entstauber zum Einsatz. Ölnebel und Kühlschmierstoffaerosole erfordern Ölnebelabscheider. Schweißrauch und Lötrauch werden mit Patronen- oder Taschenfiltern der Klasse W3 nach DIN EN ISO 21904 abgeschieden.
- Trockenfilter und Entstauber: Geeignet für Schleifstaub, Holzstaub, Metallstaub und andere trockene Partikel
- Ölnebelabscheider: Für Kühlschmierstoffaerosole und Ölnebel aus Zerspanungsprozessen
- Nassabscheider: Für wasserlösliche oder klebrige Stäube sowie funkenbildende Prozesse
- Schweißrauchfilter: Für Schweißrauch, Lötrauch und Thermodämpfe, oft mit HEPA-Nachfilter
- VOC-Absaugung: Für Lösemitteldämpfe und Gerüche, häufig mit Aktivkohlefilter
Bei ATEX-relevanten Stäuben, also brennbaren oder explosionsfähigen Stäuben, gelten zusätzliche Anforderungen an die Filterausführung und die gesamte Anlage. Hier schreibt die ATEX-Richtlinie spezifische Bauformen, Erdungskonzepte und Funkenerkennungssysteme vor. Die Auswahl des richtigen Filtersystems für Ihre Anwendung ist daher immer prozessspezifisch und sollte mit Fachkenntnis erfolgen.
Wie läuft die Planung einer zentralen Absauganlage ab?
Die Planung einer zentralen Absauganlage folgt einem strukturierten Prozess: Zuerst werden alle Absaugstellen und Prozesse erfasst, dann der Gesamtluftstrom berechnet, das Rohrleitungsnetz dimensioniert, das passende Filtersystem ausgewählt und schließlich die Aufstellung geplant. Jeder Schritt baut auf dem vorherigen auf.
Schritt 1: Bedarfsanalyse und Prozesserfassung
Am Anfang steht eine vollständige Erfassung aller Emissionsquellen im Betrieb. Welche Prozesse laufen wo? Welche Schadstoffe entstehen? Wie viele Arbeitsplätze sind betroffen? Diese Informationen bilden die Grundlage für alle weiteren Berechnungen.
Schritt 2: Luftmengenberechnung und Rohrnetz
Auf Basis der Prozesserfassung wird der erforderliche Volumenstrom je Absaugstelle berechnet. Anschließend legt der Planer das Rohrleitungsnetz fest: Rohrdurchmesser, Leitungsführung, Druckverluste und Strömungsgeschwindigkeiten müssen aufeinander abgestimmt sein. Fehler in diesem Schritt führen zu ungleichmäßiger Absaugwirkung oder erhöhtem Energieverbrauch.
Schritt 3: Filtersystem und Aggregat
Nach der Luftmengenberechnung folgt die Auswahl des Filtersystems und des Ventilators. Zentrale Absauganlagen decken Luftvolumenströme von 3.000 bis 250.000 m³/h ab. Die Wahl des Antriebskonzepts, zum Beispiel drehzahlgeregelte Antriebe für variablen Bedarf, hat direkten Einfluss auf den Energieverbrauch im Betrieb.
Alle Planungsschritte müssen die geltenden Normen berücksichtigen, darunter DGUV-Vorschriften, TRGS-Grenzwerte und gegebenenfalls ATEX-Anforderungen. Eine vollständige technische Dokumentation ist Voraussetzung für die Inbetriebnahme und eventuelle Fördermittelanträge.

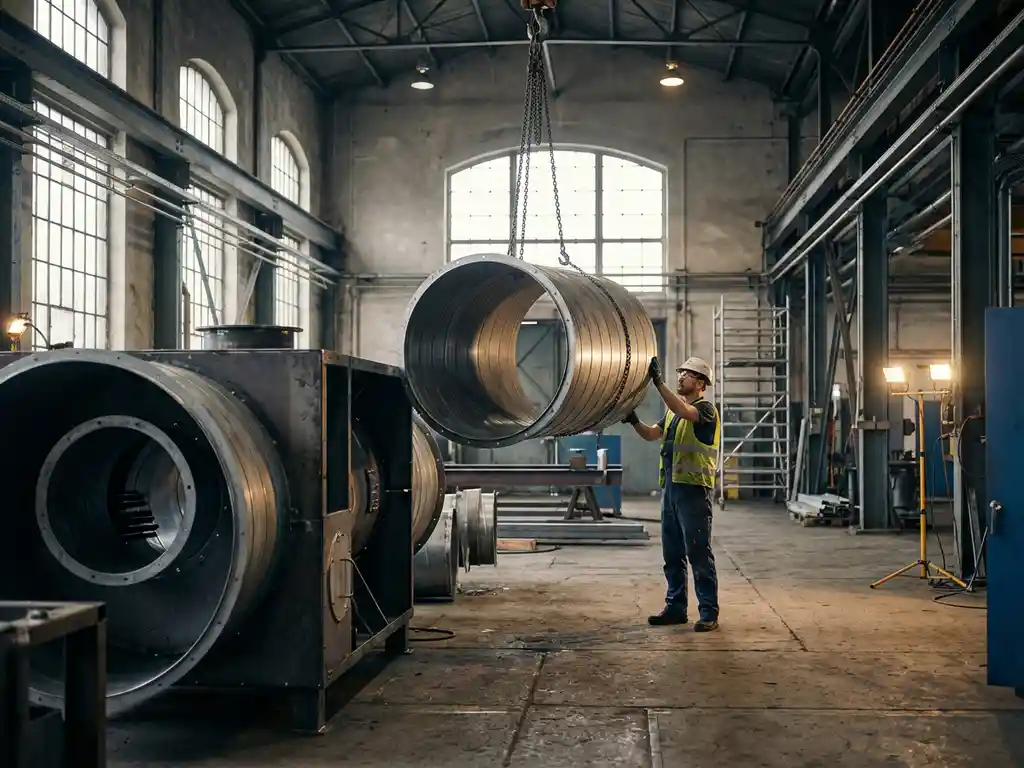

Was sollte man bei der Montage einer Absauganlage beachten?
Bei der Montage einer Absauganlage sind vier Aspekte entscheidend: die korrekte Aufstellung des Aggregats, eine dichte und strömungsoptimierte Rohrinstallation, die elektrische Einbindung inklusive Steuerung sowie die abschließende Inbetriebnahme mit Leistungsnachweis. Fehler bei der Montage können die Absaugwirkung dauerhaft beeinträchtigen.
Das Aggregat sollte möglichst nahe an der Hauptlast aufgestellt werden, um Leitungslängen und Druckverluste zu minimieren. Schallschutzmaßnahmen sind frühzeitig einzuplanen, insbesondere wenn das Gerät in der Nähe von Arbeitsplätzen steht. Die Rohrverbindungen müssen dicht sein, da Leckagen den Unterdruck im System reduzieren und die Absaugleistung an den Erfassungsstellen schwächen.
Nach der Montage ist eine messtechnische Inbetriebnahme empfehlenswert. Dabei werden Volumenströme an den einzelnen Absaugstellen gemessen und mit den Planungswerten verglichen. Abweichungen lassen sich durch Einregulierung der Drosselklappen oder durch Anpassung der Ventilatorleistung korrigieren. Die Ergebnisse der Inbetriebnahme sollten dokumentiert und als Referenzwerte für spätere Wartungsintervalle genutzt werden. Informationen zu den verfügbaren Service- und Wartungsleistungen für Absauganlagen helfen dabei, den Betrieb langfristig zu sichern.
Wie lässt sich eine Absauganlage mit Wärmerückgewinnung kombinieren?
Eine Absauganlage lässt sich mit Wärmerückgewinnung kombinieren, indem die gereinigte Abluft über einen Wärmetauscher geführt und die enthaltene Wärmeenergie zurück in die Hallenheizung oder Prozessklimatisierung eingespeist wird. Voraussetzung ist eine ausreichend gereinigte Abluft, die die Anforderungen für die Rückführung in den Arbeitsbereich erfüllt.
In der Praxis bedeutet das: Die Absauganlage filtert die Prozessluft zunächst auf das erforderliche Reinheitsniveau. Anschließend wird die gereinigte Luft entweder direkt in die Halle zurückgeführt oder über einen Wärmetauscher geleitet, bevor sie ins Freie abgeführt wird. Besonders in Betrieben mit hohem Heizenergiebedarf, zum Beispiel in der Metallbearbeitung oder Holzverarbeitung, lassen sich auf diese Weise erhebliche Heizkosten einsparen.
Die Kombination aus Luftreinhaltung, Hallenlüftung und Wärmerückgewinnung ist technisch möglich und wirtschaftlich sinnvoll, erfordert aber eine integrierte Planung von Anfang an. Wer Absaugung und Klimatisierung separat plant, verschenkt Synergiepotenziale. Eine frühzeitige Abstimmung zwischen Absaugtechnik und Gebäudetechnik ist daher empfehlenswert. Einen ersten Überblick über mögliche Systemlösungen bietet die Produktübersicht für industrielle Absaug- und Filtersysteme.
Wie ULMATEC bei der Planung und Umsetzung Ihrer Absauganlage hilft
Für Betreiber in der Metall-, Holz-, Chemie- oder Lebensmittelbranche, die eine normkonforme und wirtschaftliche Absauganlage planen müssen, bieten wir von ULMATEC eine vollständige Lösung aus einer Hand – vom Engineering über die Fertigung bis zur Montage und Inbetriebnahme.
- Auslegung auf Basis Ihres Luftvolumens, Ihrer Prozesse und des Gleichzeitigkeitsfaktors – für Volumenströme von 500 bis 100.000 m³/h
- Auswahl aus über 100 Filterkombinationen, abgestimmt auf Ihren spezifischen Schadstoff und die geltenden Normen (DGUV, TRGS, ATEX)
- Modulares Baukastensystem mit über 10 Millionen Konfigurationsvarianten – individuelle Lösungen zum marktüblichen Preis
- Angebotserstellung innerhalb von 24 Stunden nach vollständiger Bedarfsklärung
- Fördermittelkonforme Ausführung (BAFA, KfW) inklusive vollständiger technischer Dokumentation
- Made in Germany, CE-konform und ATEX-geeignet
Typische Kaufauslöser unserer Kunden sind ein bevorstehender Behördenbesuch, ein neuer Maschinenkauf oder eine bestehende Anlage, die nicht mehr den Anforderungen entspricht. Wenn Sie sich in einer dieser Situationen befinden, sprechen Sie uns direkt an. Nutzen Sie unser Kontaktformular für eine unverbindliche Beratung und erhalten Sie eine konkrete Einschätzung für Ihre Anlage.
