Wer eine industrielle Absauganlage plant, steht vor einer komplexen Aufgabe: Luftmengen berechnen, Filtertypen auswählen, Normen einhalten und das alles im laufenden Betrieb umsetzen. Planungsfehler sind teuer, denn eine falsch dimensionierte Anlage schützt Mitarbeiter nicht ausreichend und besteht im Zweifelsfall keine BG-Prüfung. Dieser Artikel beantwortet die wichtigsten Fragen rund um Absauganlage planen, Auslegung und Montage, damit Sie fundiert entscheiden können.
Von der ersten Bedarfsanalyse bis zur Inbetriebnahme durchläuft die Planung einer industriellen Absauganlage mehrere klar definierte Schritte. Jeder Schritt baut auf dem vorherigen auf. Wer früh die richtigen Fragen stellt, vermeidet kostspielige Nachbesserungen und sorgt für einen reibungslosen Ablauf.
Was ist eine industrielle Absauganlage und wofür wird sie benötigt?
Eine industrielle Absauganlage ist ein technisches System zur Erfassung, Ableitung und Filtration von luftgetragenen Schadstoffen wie Staub, Rauch, Aerosolen oder Dämpfen, die bei industriellen Prozessen entstehen. Sie schützt Mitarbeiter vor gesundheitsschädlichen Emissionen, hält gesetzliche Grenzwerte ein und verhindert Produktionskontaminationen.
Typische Anwendungen umfassen Schweißen, Schleifen, Löten, Plasmaschneiden, Holzbearbeitung und chemische Prozesse. Bei all diesen Tätigkeiten entstehen Partikel und Gase, die ohne geeignete Absaugtechnik in die Atemluft der Mitarbeiter gelangen. Nach DGUV-Vorschriften und den TRGS-Regelwerken sind Betreiber verpflichtet, Arbeitsplatzgrenzwerte (AGW) einzuhalten. Eine fehlende oder unzureichende Anlage bedeutet nicht nur ein Gesundheitsrisiko, sondern auch persönliche Haftung für Betriebsleiter und Meister.
Darüber hinaus trägt eine Absauganlage zur Prozessqualität bei. Staub und Ölnebel können Maschinen beschädigen, Oberflächen kontaminieren und Produktionsausfälle verursachen. Eine funktionsfähige Absaugtechnik ist daher kein optionales Zubehör, sondern ein integraler Bestandteil eines sicheren und effizienten Fertigungsbetriebs.
Welche Faktoren bestimmen die Auslegung einer Absauganlage?
Die Auslegung einer Absauganlage hängt von fünf zentralen Faktoren ab: dem benötigten Luftvolumen, der genauen Prozessbeschreibung, dem Gleichzeitigkeitsfaktor, dem verfügbaren Budget und dem Zeitplan für den Projektstart. Diese Angaben fehlen bei fast jeder Kundenanfrage, sind aber entscheidend für eine korrekte Dimensionierung.
Luftvolumen und Prozessbeschreibung
Das benötigte Luftvolumen ist der technische Ausgangspunkt jeder Planung. Es beschreibt, wie viel Luft pro Stunde abgesaugt werden muss, um Schadstoffe sicher zu erfassen. Dieser Wert ist beim Kunden fast nie bekannt und muss auf Basis des Prozesses, der Emissionsquelle und der Erfassungsgeometrie berechnet werden. Entscheidend ist dabei die genaue Prozessbeschreibung: Welches Material wird bearbeitet? Welche Temperaturen entstehen? Welche Partikelgröße und welches Emissionsvolumen sind zu erwarten?
Gleichzeitigkeitsfaktor und Budget
Der Gleichzeitigkeitsfaktor beschreibt, wie viele Absaugstellen gleichzeitig in Betrieb sind. Dieser Wert kann die Anlagengröße um bis zu 80 Prozent reduzieren, wenn nicht alle Entnahmestellen gleichzeitig geöffnet sind. Eine zentrale Absauganlage muss daher nicht für den theoretischen Maximalbetrieb ausgelegt werden, sondern für den realistischen Gleichzeitigkeitsbetrieb. Das Budget beeinflusst, welcher Lösungsansatz gewählt wird: Je nach verfügbaren Mitteln kommen unterschiedliche Systemarchitekturen, Filterklassen und Automatisierungsgrade infrage. Ohne diese Angabe lässt sich kein optimales Angebot erstellen.
Welche Arten von Absauganlagen gibt es für industrielle Anwendungen?
Industrielle Absauganlagen lassen sich in zwei Grundtypen unterteilen: dezentrale Einzelabsauggeräte und zentrale Absauganlagen. Dezentrale Geräte werden direkt an der Emissionsquelle eingesetzt, zentrale Anlagen versorgen mehrere Absaugstellen über ein Rohrleitungsnetz.
Dezentrale Systeme eignen sich für einzelne Arbeitsplätze oder Maschinen mit klar definierter Emissionsquelle. Sie sind flexibel einsetzbar und schnell installiert. Zentrale Absauganlagen hingegen sind für größere Produktionshallen mit vielen Absaugstellen ausgelegt. Sie bieten wirtschaftliche Vorteile durch gemeinsame Filtereinheiten und ermöglichen eine zentrale Wartung. Luftvolumen von 3.000 bis 250.000 m³/h sind dabei realisierbar, je nach Anlagengröße.
Ergänzend dazu gibt es spezialisierte Systeme für bestimmte Medien: Ölnebelabscheider für Bearbeitungszentren, Nassabscheider für explosive oder wasserlösliche Stäube, Hallenlüftungssysteme für großflächige Bereiche sowie Systeme zur Lösemitteldampf- und Geruchsabsaugung (VOC). Die Wahl des richtigen Systems hängt direkt vom Prozess, dem abzusaugenden Medium und den räumlichen Gegebenheiten ab. Ein Überblick über mögliche Anwendungen in der industriellen Absaugtechnik hilft dabei, den richtigen Systemtyp zu identifizieren.
Wie wählt man das richtige Filtersystem für eine Absauganlage aus?
Das richtige Filtersystem wählt man anhand des abzusaugenden Mediums, der geforderten Abscheideeffizienz und der geltenden Normen. Entscheidend sind Partikelgröße, Staubklasse, Explosionsgefahr (ATEX) und der zulässige Reingasgrenzwert am Auslass.
Für trockene Stäube kommen in der Regel Patronenfilter oder Schlauchfilter zum Einsatz. Patronenfilter bieten eine hohe Filterfläche bei kompakter Bauweise und eignen sich für feine Stäube wie Metallstaub oder Holzstaub. Schlauchfilter werden bevorzugt bei höheren Staubmengen und grobkörnigeren Materialien eingesetzt. Für ölhaltige Aerosole, wie sie beim Fräsen oder Drehen entstehen, sind Ölnebelabscheider mit Koaleszenzfiltern die richtige Wahl.
Bei explosionsgefährlichen Stäuben, zum Beispiel Aluminium- oder Holzstaub, gelten zusätzlich die ATEX-Richtlinien. Hier sind zündschutzgeprüfte Komponenten, Funkenlöschsysteme und geeignete Filtergehäuse Pflicht. Die TRGS 900 definiert Arbeitsplatzgrenzwerte für eine Vielzahl von Stoffen und gibt damit den technischen Mindeststandard für die Filterauslegung vor. Aus einer Auswahl von über 100 Filterkombinationen lässt sich für nahezu jede Anwendung die passende Lösung zusammenstellen. Ein Überblick über verfügbare Produkte und Filtersysteme erleichtert die Vorauswahl.
Wie läuft die Montage einer industriellen Absauganlage ab?
Die Montage einer industriellen Absauganlage folgt einem strukturierten Ablauf: Engineering und Planung, Fertigung der Komponenten, Rohrleitungsmontage, Aufstellung der Filteranlage, elektrischer Anschluss und abschließende Inbetriebnahme mit Leistungsnachweis. Jede Phase muss dokumentiert werden.
Vorbereitung und Engineering
Vor der eigentlichen Montage steht das Engineering. Auf Basis der Auslegungsparameter werden Rohrleitungsführung, Absaugstellen, Ventilpositionen und Filterstandort geplant. Dabei sind Platzverhältnisse, Traglasten, Brandschutzanforderungen und der Zugang für die spätere Wartung zu berücksichtigen. Eine vollständige technische Dokumentation ist Voraussetzung für die CE-Konformität der Anlage.
Montage und Inbetriebnahme

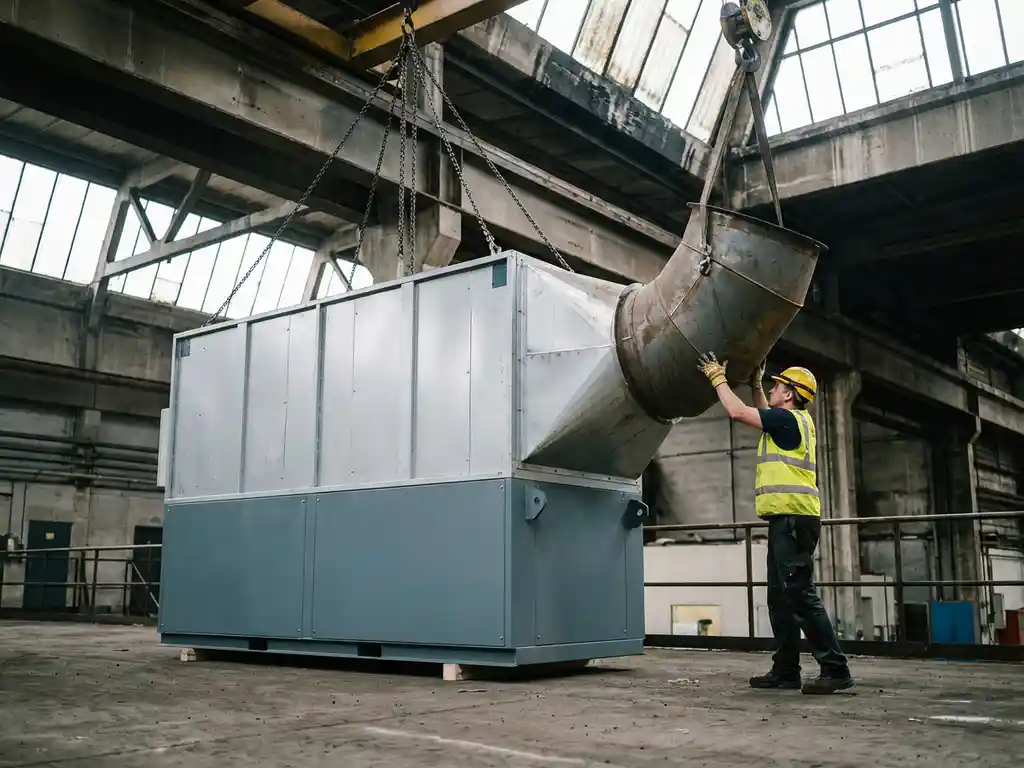

Die Montage beginnt mit der Rohrinstallation, gefolgt von der Aufstellung der Filtereinheit und dem Anschluss der Absaugstellen. Nach dem elektrischen Anschluss erfolgt die Inbetriebnahme: Volumenströme werden gemessen, Druckverluste geprüft und die Anlage auf die geplanten Betriebsparameter eingestellt. Abschließend wird die Anlage abgenommen und die Dokumentation übergeben, einschließlich Wartungsplan, Betriebsanleitung und Konformitätserklärung. Für Fragen zur Planung und Umsetzung steht unser Service-Team zur Verfügung.
Welche Fördermittel gibt es für industrielle Absauganlagen?
Industrielle Absauganlagen sind in Deutschland über BAFA und KfW förderfähig. Betriebe können Investitionszuschüsse oder zinsgünstige Kredite beantragen, wenn die Anlage nachweislich zur Energieeffizienz oder zum Arbeitsschutz beiträgt. Voraussetzung ist in der Regel eine Antragstellung vor Projektbeginn.
Das BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle) fördert im Rahmen der Bundesförderung für Energie- und Ressourceneffizienz in der Wirtschaft (EEW) Maßnahmen, die den Energieverbrauch senken. Absauganlagen mit Wärmerückgewinnung oder drehzahlgeregelten Antrieben erfüllen diese Voraussetzungen häufig. Die KfW bietet ergänzend zinsgünstige Kredite über das Programm „Bundesförderung für effiziente Gebäude“ oder über allgemeine Unternehmensfinanzierungen an.
Wichtig: Fördermittel müssen vor der Auftragsvergabe beantragt werden. Wer die Anlage bestellt, bevor der Antrag bewilligt ist, verliert den Anspruch auf Förderung. Eine vollständige technische Dokumentation, wie sie bei normkonformen Anlagen standardmäßig mitgeliefert wird, ist dabei eine zentrale Voraussetzung für die Antragstellung. Es lohnt sich, frühzeitig einen Energieberater oder den Anlagenhersteller hinzuzuziehen, um die Förderfähigkeit zu prüfen.
Wie ULMATEC bei der Planung und Montage Ihrer Absauganlage hilft
Für Betreiber in der Metallfertigung, Holzverarbeitung, Chemie, Pharma oder Lebensmittelproduktion, die eine normkonforme Absauganlage planen und umsetzen müssen, bieten wir eine vollständige Lösung aus einer Hand – vom Engineering bis zur Montage.
Was wir konkret leisten:
- Auslegung auf Basis Ihrer Prozessbeschreibung, Luftmengenanforderungen und des Gleichzeitigkeitsfaktors
- Auswahl aus über 100 Filterkombinationen für Stäube, Rauch, Aerosole, Ölnebel und VOC
- Modulare Systemarchitektur mit über 10 Millionen Konfigurationsvarianten, ausgelegt für Luftvolumen von 3.000 bis 250.000 m³/h
- CE-konforme und ATEX-fähige Anlagen mit vollständiger technischer Dokumentation
- Angebotserstellung innerhalb von 24 Stunden auf Basis Ihrer Angaben
- Montage durch erfahrene Spezialisten, inklusive Inbetriebnahme und Abnahme
- Unterstützung bei der Beantragung von BAFA- und KfW-Fördermitteln
Typische Kaufauslöser sind ein neuer Prozess, ein Maschinenkauf, eine bevorstehende BG-Prüfung oder eine bestehende Anlage, die nicht mehr den aktuellen Anforderungen entspricht. Wenn einer dieser Punkte auf Ihre Situation zutrifft, ist jetzt der richtige Zeitpunkt für eine Beratung. Nehmen Sie Kontakt mit uns auf und schildern Sie Ihren Prozess. Wir melden uns innerhalb von 24 Stunden mit einer konkreten Einschätzung.
