Metallstaub schädigt Getriebe und Antriebskomponenten von Werkzeugmaschinen durch abrasiven Verschleiß, Schmiermittelverunreinigung und Korrosion. Selbst feine Metallpartikel wirken wie Schleifmittel zwischen beweglichen Teilen und beschleunigen den Materialabrieb erheblich. Dieser Artikel beantwortet die wichtigsten Fragen rund um Metallstaub, Maschinenschäden und wirksame Prävention.
Wie gelangt Metallstaub in Getriebe und Antriebskomponenten?
Metallstaub dringt über undichte Dichtungen, Lüftungsöffnungen, Wartungszugänge und Kabelführungen in Getriebe und Antriebskomponenten ein. Bei spanenden Prozessen wie Fräsen, Drehen oder Schleifen entstehen Metallpartikel in einem breiten Größenspektrum. Grobe Späne setzen sich in der Nähe der Maschine ab, feine Partikel unter 10 µm bleiben lange in der Luft und dringen selbst durch kleine Öffnungen.
Typische Eintrittspfade sind:
- Verschlissene oder falsch eingebaute Wellendichtungen
- Lüftungsschlitze an Motorgehäusen und Getriebekästen
- Kabeldurchführungen ohne ausreichende Abdichtung
- Geöffnete Wartungsklappen während des laufenden Betriebs
- Luftströmungen durch Kühlsysteme, die Partikel aktiv einziehen
Besonders kritisch ist die Staubbelastung an Maschinenteilen, die direkten Kontakt zur Bearbeitungszone haben. Kugelgewindetriebe, Linearführungen und Getriebeausgänge liegen konstruktionsbedingt nah an der Entstehungsquelle. Ohne konsequente Erfassung an der Quelle verteilt sich der Metallstaub im gesamten Maschinenraum.
Welche Schäden verursacht Metallstaub in Getrieben konkret?

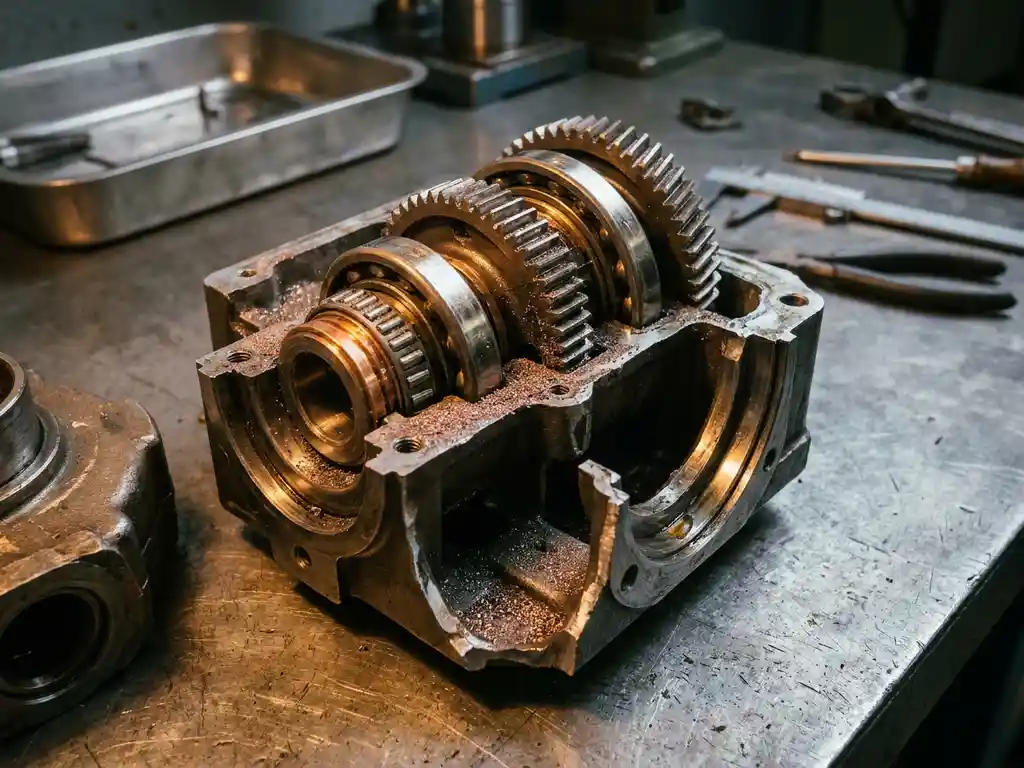

Metallstaub im Getriebe verursacht abrasiven Verschleiß an Zahnflanken, Lagern und Dichtflächen. Die harten Partikel wirken wie ein Schleifmittel zwischen den Kontaktflächen und tragen Material ab, das wiederum neue Partikel erzeugt. Dieser Prozess verstärkt sich selbst und führt ohne Gegenmaßnahmen zu progressivem Getriebeversagen.
Konkrete Schadensbilder sind:
- Pittingschäden an Zahnflanken: Partikel pressen sich in die Oberfläche und verursachen Grübchenbildung
- Lagerausfall: Metallpartikel in Wälzlagern erhöhen die Hertzschen Pressungen und führen zu Ermüdungsbrüchen
- Dichtungsversagen: Abrasiver Staub schleift Dichtkanten ab, was Ölleckagen begünstigt
- Korrosion: Eisenhaltige Späne in Verbindung mit Kühlmittelresten fördern elektrochemische Korrosion
- Verstopfte Schmiermittelkanäle: Partikelansammlungen blockieren die Ölversorgung einzelner Schmierstellen
Späne und Getriebeschäden entstehen nicht immer schlagartig. Häufig entwickeln sich die Schäden über Monate, bis ein ungeplanter Ausfall eintritt. Regelmäßige Ölanalysen können den Partikelgehalt im Schmiermittel messen und frühzeitig auf erhöhten Verschleiß hinweisen.
Wie beschleunigt Metallstaub den Verschleiß von Antriebsriemen und Kupplungen?
Metallstaub auf Antriebsriemen und Kupplungsflächen reduziert den Reibwert, erhöht den Schlupf und verursacht ungleichmäßige Kraftübertragung. Gleichzeitig wirken eingebettete Partikel abrasiv auf die Riemenoberfläche und die Kupplungsbeläge. Beides zusammen verkürzt die Standzeit dieser Komponenten deutlich gegenüber dem Normalbetrieb.
Bei Zahnriemen führt eingelagerter Metallstaub zu Zahnausbrüchen, weil die Partikel die Flanken der Riemenzähne angreifen. Bei Flach- und Keilriemen entstehen Riefen in der Lauffläche, die Schwingungen und Geräusche erzeugen. Kupplungslamellen verlieren durch Partikelverunreinigung ihre definierte Reibcharakteristik, was zu Slip-Stick-Effekten führt.
Für Betreiber in der Serienfertigung bedeutet das: Antriebsriemen müssen bei hoher Staubbelastung in wesentlich kürzeren Intervallen geprüft und getauscht werden. Die Wartungskosten steigen, während die Planbarkeit sinkt.
Wann wird Metallstaub im Schmiermittel zum kritischen Risiko?
Metallstaub im Schmiermittel wird kritisch, wenn der Partikelgehalt die Reinheitsklasse nach ISO 4406 überschreitet, die für das jeweilige Bauteil vorgeschrieben ist. Für Präzisionsgetriebe an Werkzeugmaschinen gelten typischerweise Reinheitsklassen zwischen 16/14/11 und 18/16/13. Wird dieser Bereich überschritten, steigt die Verschleißrate überproportional an.
Besonders gefährlich sind Partikel im Größenbereich des Schmierspalts. Wenn Metallpartikel in derselben Größenordnung wie der hydrodynamische Schmierfilm liegen, durchdringen sie diesen und erzeugen direkten Metallkontakt. Das Ergebnis ist Mischreibung statt Flüssigkeitsreibung.
Weitere Risikofaktoren:
- Eisenpartikel beschleunigen die Öloxidation und verkürzen die Ölwechselintervalle
- Kupfer- und Aluminiumpartikel wirken als Katalysatoren für die Ölalterung
- Feine Partikel unter 5 µm passieren Standard-Ölfilter und bleiben dauerhaft im Kreislauf
- Eine hohe Partikelkonzentration erhöht die Viskosität des Schmiermittels messbar
Die Gefährdungsbeurteilung nach DGUV Vorschrift 1 sollte daher nicht nur die Gefährdung für Beschäftigte erfassen, sondern auch die Auswirkungen auf Maschinenkomponenten dokumentieren.
Wie lässt sich Metallstaub an Werkzeugmaschinen wirksam absaugen?
Metallstaub an Werkzeugmaschinen lässt sich am wirksamsten durch Erfassung direkt an der Entstehungsstelle reduzieren. Absauganlagen mit quellnaher Erfassung verhindern, dass Partikel in die Raumluft und in Maschinenkomponenten gelangen. Der Grundsatz lautet: Erfassung vor Filtration vor Verdünnung.
Technische Anforderungen an die Absaugtechnik für Werkzeugmaschinen:
- Erfassungsgrad: Die Absaughaube oder der Saugarm muss so positioniert sein, dass mindestens 90 Prozent der entstehenden Partikel erfasst werden
- Filterklasse: Für allgemeinen Metallstaub aus Zerspanung sind die Anforderungen nach GefStoffV, TRGS 504/528/560 und DGUV maßgeblich; bei krebserzeugenden Schweißrauchen gilt W3 nach DIN EN ISO 21904
- Volumenstrom: Der Absaugvolumenstrom muss auf die Bearbeitungszone, den Prozess und das Maschinengehäuse abgestimmt sein
- Druckverlust: Zentrale Absauganlagen müssen den Druckverlust über alle angeschlossenen Entnahmestellen ausgleichen
Bei reaktiven Metallstäuben wie Aluminium, Magnesium oder Titan sind Nassabscheider die technisch sichere Wahl, da Trockenfilter bei diesen Werkstoffen ein Brandrisiko darstellen können. Für nicht reaktive Metallstäube aus dem Fräsen oder Drehen von Stahl sind Entstauber mit Trockenfilter und automatischer Abreinigung geeignet. Mehr zu den verfügbaren Filtersystemen und Absauganlagen gibt es in der Produktübersicht.
Was kostet ungeplanter Getriebeausfall durch Metallstaub im Vergleich zur Prävention?
Ein ungeplanter Getriebeausfall an einer Werkzeugmaschine verursacht Kosten, die ein Vielfaches einer wirksamen Absauganlage betragen. Neben den direkten Reparaturkosten für Ersatzteile und Montage entstehen Stillstandskosten, Produktionsausfall, Lieferverzögerungen und in der Serienfertigung unter Umständen Vertragsstrafen.
Eine realistische Kostenbetrachtung umfasst:
- Ersatzteilkosten für Getriebe, Lager und Dichtungen
- Montagekosten durch Fremdmonteure oder Maschinenhersteller
- Stillstandszeit, oft mehrere Schichten bis mehrere Tage
- Produktionsausfall und Nacharbeit an betroffenen Werkstücken
- Erhöhte Wartungsintervalle für benachbarte Komponenten
Dem gegenüber stehen die Investitionskosten für eine quellnahe Absauganlage. Absauganlagen für Werkzeugmaschinen sind über BAFA und KfW förderfähig, was den Investitionsbedarf reduziert. Betriebe, die bei einer BG-Prüfung keine ausreichende Absaugtechnik nachweisen können, riskieren zudem Bußgelder, Auflagen und im Schadensfall die persönliche Haftung verantwortlicher Führungskräfte.
Die Prävention ist in nahezu allen Fällen wirtschaftlich überlegen, wenn die Gesamtbetriebskosten über drei bis fünf Jahre betrachtet werden. Eine professionelle Beratung hilft dabei, den tatsächlichen Volumenstrom und die Filterklasse korrekt auszulegen und so Über- wie Unterdimensionierung zu vermeiden.
Wie ULMATEC bei Metallstaub an Werkzeugmaschinen unterstützt
Für Betreiber in der spanenden Fertigung, die Metallstaub an Getrieben und Antriebskomponenten wirksam reduzieren müssen, analysiert ULMATEC den jeweiligen Werkstoff, Prozess und Volumenstrom und entwickelt, fertigt und montiert die passende Absauganlage. Hergestellt in Deutschland, ausgelegt nach geltenden Normen.
Konkret bedeutet das:
- Auslegung der Absauganlage auf den tatsächlichen Volumenstrom der Werkzeugmaschine, von 500 bis 100.000 m³/h
- Auswahl aus über 100 Filterkombinationen für Metallstaub, Ölnebel und Aerosole je nach Prozess
- W3-zertifizierte Systeme nach DIN EN ISO 21904 für krebserzeugende Schweißrauchanwendungen
- Nassabscheider für reaktive Metallstaubanwendungen wie Aluminium oder Magnesium
- Förderfähige Anlagen nach BAFA und KfW inklusive technischer Dokumentation
- Auslegung, Fertigung, Montage und Inbetriebnahme aus einer Hand, hergestellt in Deutschland
Sprechen Sie uns an und schildern Sie Ihren Prozess. Wir legen die passende Absauganlage für Werkzeugmaschinen für Ihre Anforderungen aus. Jetzt Kontakt aufnehmen und einen Beratungstermin vereinbaren.
