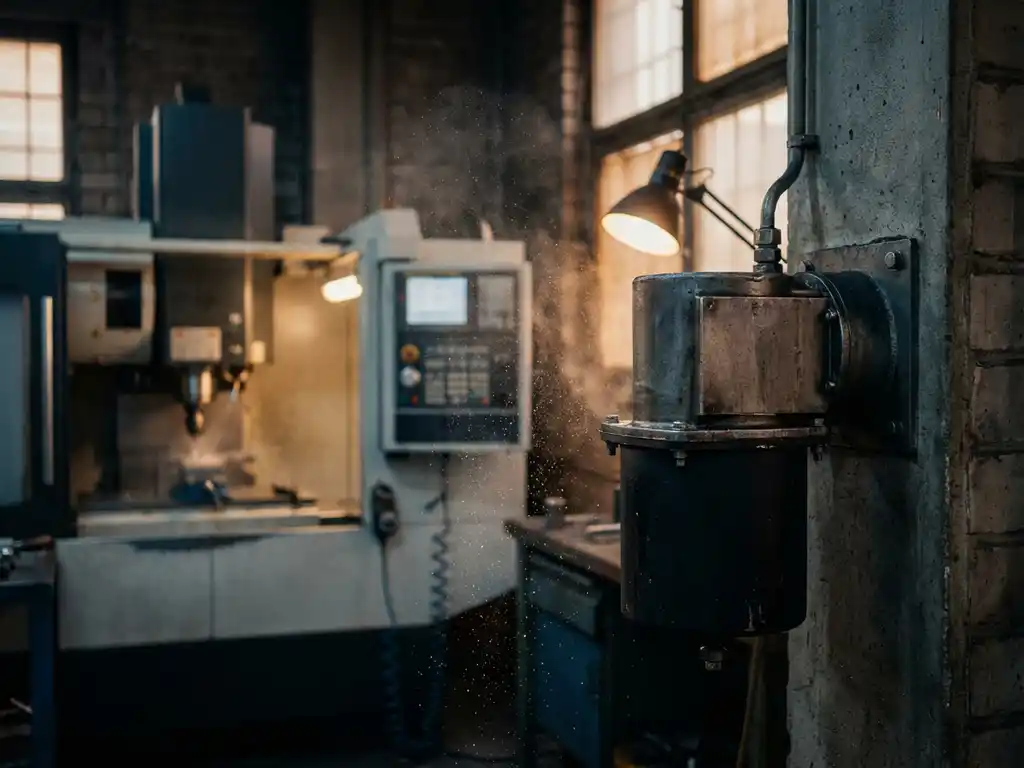

Ölnebel entsteht überall dort, wo Kühlschmierstoffe, Schneidöle oder Hydraulikflüssigkeiten unter Druck oder durch Wärme vernebelt werden. In vielen Produktionsbetrieben ist dieser feine Ölnebel kaum sichtbar, aber er belastet Atemluft, Maschinenoberflächen und Böden gleichermaßen. Ein Ölnebelabscheider ist die technische Antwort auf dieses Problem: Er erfasst luftgetragene Ölaerosolpartikel direkt an der Entstehungsquelle und verhindert, dass sie sich in der Hallenluft verteilen.
Dieser Artikel erklärt, wie Ölnebelabscheider funktionieren, welche Typen es gibt, wann ihr Einsatz notwendig ist und worauf bei der Auswahl geachtet werden muss. Die Informationen richten sich an Betreiber, Produktionsleiter und Arbeitsschutzverantwortliche, die eine fundierte Entscheidungsgrundlage benötigen.
Was ist ein Ölnebelabscheider?
Ein Ölnebelabscheider ist ein industrielles Filtersystem zur Abscheidung von Ölaerosolen und Ölnebel aus der Luft. Er erfasst feine Öltröpfchen und Ölpartikel, die bei spanenden Bearbeitungsprozessen, Kühlschmierstoffanwendungen oder in hydraulischen Systemen entstehen, und trennt sie zuverlässig von der Prozessluft.
Technisch handelt es sich um ein aktives Absaugsystem, das kontaminierte Luft ansaugt, durch ein oder mehrere Filtermedien leitet und gereinigte Luft zurückführt. Das abgeschiedene Öl wird gesammelt und kann in vielen Fällen wiederverwendet oder fachgerecht entsorgt werden. Ölnebelabscheider sind damit ein zentrales Element der industriellen Absaugtechnik überall dort, wo flüssige Aerosole die Raumluft belasten.
Der Begriff Ölnebelabscheider umfasst Geräte für unterschiedliche Partikelgrößen: von groben Ölspritzern (über 10 µm) bis hin zu feinen Ölnebeln und Ölrauch im Submikronbereich (unter 1 µm). Je nach Entstehungsprozess und Partikelgröße kommen unterschiedliche Abscheideprinzipien zum Einsatz.
Wie funktioniert ein Ölnebelabscheider?
Ein Ölnebelabscheider funktioniert in drei Schritten: Erfassung, Filtration und Rückführung. Ein Ventilator saugt ölnebelhaltige Luft an. Die Luft durchströmt ein oder mehrere Filterstufen, in denen Öltröpfchen durch Trägheit, Sperrwirkung oder elektrostatische Kräfte aus dem Luftstrom abgetrennt werden. Die gereinigte Luft wird anschließend zurück in die Halle oder ins Freie geführt.
Mechanische Abscheidung
Bei der mechanischen Abscheidung prallen Öltröpfchen aufgrund ihrer Massenträgheit auf Filterfasern oder Prallbleche und werden dort festgehalten. Dieses Prinzip funktioniert gut für Partikel ab etwa 3 µm. Typische Filtermedien sind Glasfaservliese, Metallgestricke oder Koaleszenzfilter, in denen kleine Tröpfchen zu größeren zusammenwachsen und dann ablaufen.
Elektrostatische Abscheidung
Elektrostatische Abscheider laden Partikel elektrisch auf und lenken sie auf geerdete Kollektorplatten. Dieses Verfahren ist besonders wirksam für sehr feine Ölnebel und Ölrauch unter 1 µm. Der Energieverbrauch ist gering, der Reinigungsaufwand für die Kollektorplatten ist jedoch regelmäßig einzuplanen.
Mehrstufige Filtration
In der Praxis kombinieren leistungsfähige Ölnebel-Filtersysteme mehrere Stufen: eine Vorabscheidung für grobe Partikel, eine Hauptfiltration für den mittleren Bereich und eine Feinfiltrationsstufe für Submikronpartikel. Diese mehrstufige Auslegung erhöht den Abscheidegrad und verlängert die Standzeit der teuren Feinstfilter.
Welche Arten von Ölnebelabscheidern gibt es?
Es gibt vier Haupttypen von Ölnebelabscheidern: mechanische Koaleszenzabscheider, elektrostatische Abscheider, Zentrifugalabscheider und kombinierte Mehrstufensysteme. Die Wahl des richtigen Typs hängt von der Partikelgröße, dem Ölvolumen, dem Luftvolumenstrom und den Anforderungen an den Abscheidegrad ab.
- Koaleszenzfilter-Abscheider: Geeignet für grobe bis mittlere Ölnebel (ab 3 µm). Robuste Technik, niedriger Energiebedarf, einfache Wartung. Häufig eingesetzt bei Kühlschmierstoffanwendungen in der Zerspanung.
- Elektrostatische Abscheider: Geeignet für feine Ölnebel und Ölrauch (unter 1 µm). Hoher Abscheidegrad, wiederverwendbare Kollektorplatten, aber regelmäßige Reinigung erforderlich.
- Zentrifugalabscheider: Nutzen Fliehkraft zur Abscheidung grober Tropfen. Gut geeignet als Vorstufe bei hohem Ölaufkommen. Kein Filterwechsel notwendig, da das Öl kontinuierlich abläuft.
- Mehrstufige Kombinationssysteme: Verbinden zwei oder drei der oben genannten Prinzipien. Erzielen Abscheidegrade von über 99 % auch bei komplexen Aerosolgemischen. Empfehlenswert für anspruchsvolle Anwendungen mit hohem Ölnebelaufkommen oder strengen Grenzwertanforderungen.
Für die Auswahl entscheidend ist die genaue Charakterisierung des Ölnebels: Welches Öl oder Kühlschmiermittel wird verwendet? Welche Partikelgrößenverteilung liegt vor? Welcher Luftvolumenstrom muss behandelt werden? Diese Prozessbeschreibung ist die Grundlage jeder seriösen Auslegung.
Wann wird ein Ölnebelabscheider benötigt?
Ein Ölnebelabscheider wird überall dort benötigt, wo Kühlschmierstoffe, Schneidöle, Hydrauliköle oder Schmierfette unter Druck, Wärme oder mechanischer Einwirkung vernebelt werden. Typische Auslöser für den Einsatz sind Grenzwertüberschreitungen, Behördenbesuche oder sichtbare Ölablagerungen an Maschinen und Wänden.
Nach TRGS 900 gelten für Mineralöldämpfe und Kühlschmierstoffaerosole Arbeitsplatzgrenzwerte (AGW), die Betreiber einhalten müssen. Wird der AGW überschritten, besteht Handlungspflicht. Die DGUV Regel 109-003 konkretisiert Schutzmaßnahmen beim Umgang mit Kühlschmierstoffen und fordert eine wirksame Absaugung an der Entstehungsquelle.
Typische Prozesse, bei denen ein Ölnebel-Filtersystem notwendig wird:
- CNC-Drehen, Fräsen und Schleifen mit wassermischbaren oder nicht wassermischbaren Kühlschmierstoffen
- Räumen, Honen und Läppen mit Schneidölen
- Hydraulikpressen und Umformmaschinen mit Hydrauliköl-Leckage
- Getriebefertigung und Montagelinien mit Schmiermitteleinsatz
- Härtereien und Wärmebehandlungsanlagen mit Ölabschreckbädern
Ein weiterer Kaufauslöser in der Praxis: Wenn neue Maschinen oder Prozesse eingeführt werden, muss die Absaugtechnik mitgeplant werden. Wer dies versäumt, riskiert nachträgliche Investitionen unter Zeitdruck, oft nach einem Behördenbesuch der Berufsgenossenschaft.
Was sind die Vorteile eines Ölnebelabscheiders?
Ein Ölnebelabscheider verbessert gleichzeitig Arbeitsschutz, Maschinenverfügbarkeit und Betriebskosten. Er hilft, Arbeitsplatzgrenzwerte einzuhalten, reduziert Ölablagerungen an Maschinen und Gebäuden und senkt das Risiko von Unfällen durch ölige Böden und Oberflächen.
Die wichtigsten Vorteile im Überblick:
- Gesundheitsschutz: Reduzierung der Ölnebelkonzentration in der Atemluft unter die geltenden AGW nach TRGS 900. Langfristige Exposition gegenüber Kühlschmierstoffaerosolen kann Atemwegserkrankungen verursachen.
- Compliance: Einhaltung der Anforderungen aus DGUV Regel 109-003 und TRGS 900 schützt Betreiber vor Bußgeldern und persönlicher Haftung.
- Maschinenstandzeit: Weniger Ölablagerungen auf Steuerungen, Führungen und Optiken reduzieren Reinigungsaufwand und Maschinenschäden.
- Rückgewinnung: Abgeschiedenes Öl kann in vielen Anwendungen aufgefangen und wiederverwendet werden, was Betriebskosten senkt.
- Sauberkeit und Sicherheit: Trockene Böden und Oberflächen reduzieren das Risiko von Rutschunfällen und den Reinigungsaufwand in der Produktion.
- Rückluftbetrieb: Gereinigte Luft kann in die Halle zurückgeführt werden, was die Heizkosten im Winter erheblich senkt.
Betriebe, die Ölnebelabscheidung als reine Compliance-Maßnahme betrachten, unterschätzen häufig den wirtschaftlichen Nutzen. Die Kombination aus reduzierten Reinigungskosten, geringerem Wartungsaufwand an Maschinen und möglicher Ölrückgewinnung amortisiert die Investition in vielen Fällen schneller als erwartet.
Wie wählt man den richtigen Ölnebelabscheider aus?
Die Auswahl des richtigen Ölnebelabscheiders hängt von fünf zentralen Parametern ab: dem erforderlichen Luftvolumenstrom, der Art und Konzentration des Ölnebels, der Partikelgröße, den geltenden Grenzwerten und dem verfügbaren Bauraum. Wer diese Parameter kennt, kann gezielt das passende System auswählen.
In der Praxis ist der Luftvolumenstrom häufig der unbekannte Ausgangspunkt. Er ergibt sich aus der Anzahl der Absaugstellen, dem Gleichzeitigkeitsfaktor (wie viele Stellen sind gleichzeitig aktiv?) und den maschinenspezifischen Erfassungsquerschnitten. Der Gleichzeitigkeitsfaktor allein kann die Auslegungsgröße einer Anlage um bis zu 40 % reduzieren und damit erheblichen Einfluss auf die Investitionskosten haben.
Eine strukturierte Vorgehensweise bei der Auswahl:
- Prozess beschreiben: Welches Öl oder Kühlschmiermittel wird eingesetzt? Bei welchem Prozess entsteht der Ölnebel? Welche Temperaturen und Drücke liegen vor?
- Luftvolumenstrom ermitteln: Anzahl der Absaugstellen, Gleichzeitigkeitsfaktor und Erfassungsquerschnitte bestimmen.
- Abscheidegrad festlegen: Welcher Grenzwert muss eingehalten werden? Ist Rückluftbetrieb geplant?
- Typ auswählen: Mechanisch, elektrostatisch oder mehrstufig, abhängig von Partikelgröße und Konzentration.
- Aufstellungssituation prüfen: Dezentrale Einzelgeräte direkt an der Maschine oder zentrale Anlage für mehrere Bearbeitungszentren?
Wer diese Fragen vor dem Gespräch mit einem Hersteller beantwortet, erhält präzisere Angebote in kürzerer Zeit. Unvollständige Anfragen führen zu überdimensionierten Systemen oder zu Nachfragen, die den Prozess verzögern. Einen ersten Überblick über die typischen Anwendungen in der Absaugtechnik gibt es auf unserer Website.
Wie ULMATEC bei der Ölnebelabscheidung unterstützt
Wir entwickeln, produzieren und montieren industrielle Ölnebel-Filtersysteme für Betreiber in der Metallbearbeitung, Zerspanung, Härterei und weiteren Branchen, die luftgetragene Ölaerosole sicher und normkonform abscheiden müssen. Unsere Systeme sind konkret auf den jeweiligen Prozess ausgelegt, nicht nach dem Gießkannenprinzip.
Was wir konkret anbieten:
- Ölnebelabscheider für Luftvolumenströme von 500 bis 100.000 m³/h
- Auswahl aus über 100 Filterkombinationen für mechanische, elektrostatische und mehrstufige Abscheidung
- Modulares Baukastensystem mit über 10 Millionen Systemvarianten für dezentrale und zentrale Anlagen
- Angebotserstellung innerhalb von 24 Stunden auf Basis vollständiger Prozessangaben
- Vollständige technische Dokumentation, CE-Konformität und ATEX-Eignung
- Förderfähigkeit nach BAFA und KfW
- Montage und 360-Grad-Service aus einer Hand durch erfahrene Spezialisten
Typische Herausforderung: Betreiber wissen oft nicht, welchen Luftvolumenstrom sie benötigen. Genau hier liegt unser Beratungswert. Wer uns seinen Prozess beschreibt, erhält eine fundierte Auslegungsempfehlung, keine Standardantwort. Alle Produkte und Systeme sind auf unserer Website dokumentiert. Für eine direkte Beratung steht unser Team bereit: Jetzt Kontakt aufnehmen und den richtigen Ölnebelabscheider für Ihren Prozess ermitteln. Weiterführende Informationen zu unserem gesamten Leistungsspektrum finden Sie auch in der Übersicht unserer Absauganlagen.
