Eine Absauganlage ist im Brandschutzkonzept einer Metallwerkstatt kein optionales Zusatzsystem, sondern ein sicherheitsrelevantes Element. Sie erfasst brennbare Partikel, Funken und Rauchanteile direkt an der Entstehungsstelle und verhindert so, dass sich zündfähige Gemische im Hallenraum ausbreiten. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Absauganlage Brandschutz und Absaugtechnik Brandschutz in der Metallverarbeitung.
Wie entsteht Brandgefahr durch Schweißrauch und Funkenflug?

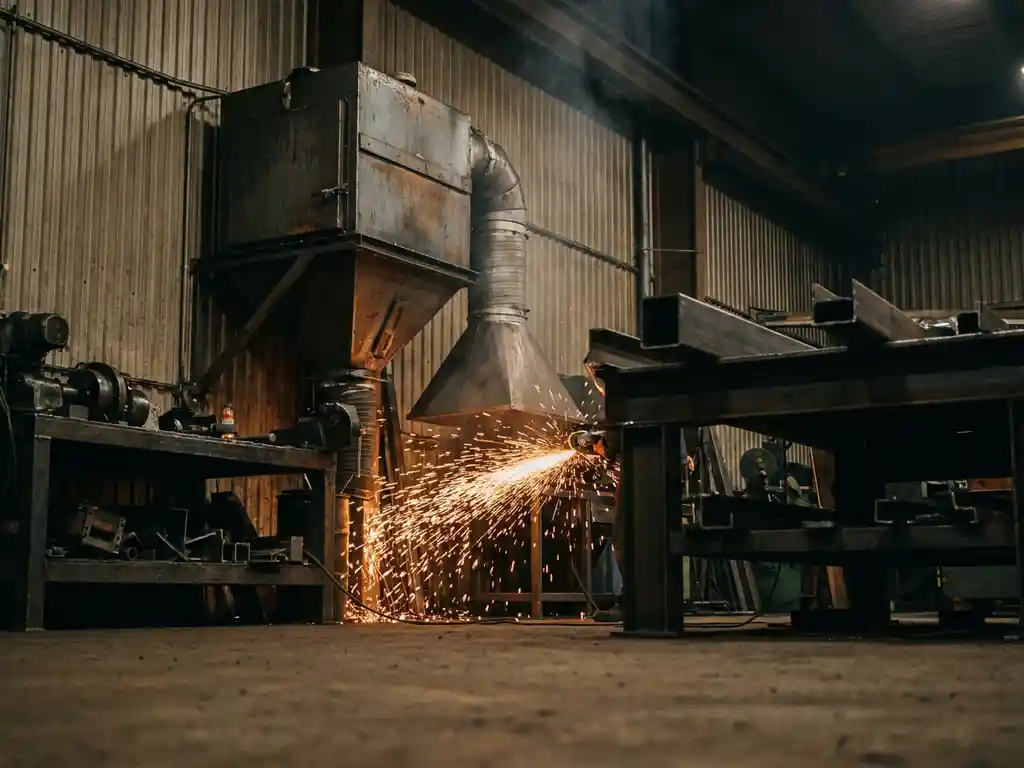

Beim Schweißen, Schleifen und Plasmaschneiden entstehen gleichzeitig zwei brandrelevante Faktoren: Funken mit Temperaturen von mehreren hundert Grad Celsius und feinste brennbare Partikel, die als Schweißrauch oder Metallstaub in der Luft schweben. Treffen beide Faktoren auf brennbares Material, entsteht unmittelbare Zündgefahr.
Funken können mehrere Meter weit fliegen und abgelagerte Stäube, Filtermaterialien oder Verpackungsmaterial entzünden. Besonders kritisch ist die Situation, wenn Metallstäube aus Aluminium, Magnesium oder Titan verarbeitet werden. Diese Stäube sind reaktiv und können bei falscher Handhabung explodieren oder spontan brennen.
Schweißrauch selbst besteht aus ultrafein verteilten Metalloxidpartikeln mit Durchmessern unter einem Mikrometer. Diese Partikel setzen sich auf Oberflächen ab und bilden über die Zeit eine brennbare Schicht. In schlecht belüfteten Bereichen kann die Konzentration luftgetragener Partikel in zündfähige Bereiche steigen. Die Gefährdungsbeurteilung nach TRGS 528 (Schweißtechnische Arbeiten) verpflichtet Betreiber, genau diese Risiken systematisch zu erfassen und zu bewerten.
Welche Brandschutzanforderungen gelten für industrielle Absauganlagen?
Für Absauganlagen in der Metallwerkstatt gelten mehrere normative Anforderungen, die Brandschutz und Absaugtechnik direkt verknüpfen. Zentral ist die DIN EN ISO 21904, die Anforderungen an Absauggeräte für Schweißrauch definiert, einschließlich der W3-Zertifizierung für krebserzeugende Stoffe wie Chrom(VI). Ergänzend gilt die DGUV Information 209-044 für schweißtechnische Arbeiten.
Folgende Anforderungen sind für Betreiber bindend:
- ATEX-Richtlinie (2014/34/EU): Sobald explosionsfähige Stäube entstehen, müssen Absauganlagen für den entsprechenden Explosionsschutzbereich ausgelegt sein.
- DIN EN 16908: Regelt den Brandschutz für Entstauber und Absauganlagen, unter anderem Anforderungen an Funkendetektoren und Löschanlagen.
- TRGS 560: Luftrückführung bei Tätigkeiten mit krebserzeugenden Stäuben, mit Vorgaben zur Filterleistung und Überwachung.
- Minimierungsgebot für Cr(VI): Chrom(VI)-Verbindungen gelten als krebserzeugend. Betreiber sind nach TRGS 528 verpflichtet, die Exposition so weit wie technisch möglich zu reduzieren. Eine W3-zertifizierte Absauganlage nach DIN EN ISO 21904 ist dabei Pflichtanforderung.
Betriebe, die bei einer BG-Prüfung keine ausreichende Absaugtechnik nachweisen können, riskieren Bußgelder, Auflagen und im Schadensfall die persönliche Haftung verantwortlicher Führungskräfte.
Wie reduziert eine Absauganlage das Brandrisiko aktiv?
Eine korrekt ausgelegte Absauganlage reduziert das Brandrisiko in der Metallwerkstatt durch drei Mechanismen: Sie erfasst Funken und Partikel am Entstehungsort, verhindert deren Ablagerung im Hallenraum und hält die Konzentration brennbarer Partikel dauerhaft unterhalb der Zündgrenze.
Der Prozess folgt einer klaren Kette: Erfassung direkt an der Quelle, Leitung durch funkensichere Rohrsysteme, Abscheidung in einem geeigneten Filtersystem. Bei der Verarbeitung von Metallen wie Aluminium oder Magnesium kommen Nassabscheider zum Einsatz, weil diese reaktiven Stäube mit Trockenfiltern ein Brandrisiko darstellen würden. Nassabscheider löschen Funken im Wasserfilm und verhindern so eine Entzündung im Filter.
Zusätzliche aktive Schutzfunktionen moderner Absauganlagen umfassen:
- Funkendetektoren: Erkennen Funken im Luftstrom und lösen automatisch eine Löschsequenz aus.
- Funkenlöschanlagen: Löschen erkannte Funken vor dem Filtereintritt durch Wassereinspritzung.
- Differenzdrucküberwachung: Meldet Filterverstopfungen, die zu Überhitzung führen können.
- Temperaturüberwachung: Schaltet die Anlage bei Überschreitung kritischer Temperaturen ab.
Was passiert, wenn die Absauganlage nicht in das Brandschutzkonzept integriert ist?
Wenn die Absauganlage nicht Teil des Brandschutzkonzepts ist, entstehen unkontrollierte Risiken. Funken können ungehindert in Filterkammern gelangen und dort brennbare Staubablagerungen entzünden. Ohne Abstimmung mit der Brandmeldeanlage bleibt ein solcher Schwelbrand unter Umständen lange unentdeckt.
Typische Folgen einer fehlenden Integration sind:
- Fehlende Abschaltlogik: Die Absauganlage läuft bei einem Brandalarm weiter und fördert Sauerstoff in den Brandbereich.
- Staubablagerungen in Rohrleitungen wirken als Brandweg und verteilen Feuer durch die gesamte Halle.
- Filterbrände entstehen unbemerkt, weil keine Temperatur- oder Rauchsensoren im Filtersystem vorhanden sind.
- Im Schadensfall entfällt der Versicherungsschutz, wenn nachgewiesen wird, dass die Anlage nicht normgerecht betrieben wurde.
Die Gefährdungsbeurteilung muss die Absauganlage als Teil des Gesamtbrandschutzkonzepts explizit berücksichtigen. Das ist keine Empfehlung, sondern eine rechtliche Anforderung nach der Betriebssicherheitsverordnung (BetrSichV) und der Arbeitsstättenverordnung (ArbStättV).
Wann sollte die Absauganlage mit der Brandmeldeanlage verknüpft werden?
Eine Verknüpfung zwischen Absauganlage und Brandmeldeanlage ist immer dann erforderlich, wenn die Absauganlage bei einem Brandalarm eigenständig abgeschaltet oder in einen sicheren Betriebszustand versetzt werden muss. Das betrifft nahezu jede Metallwerkstatt mit zentraler Absauganlage.
Die Verknüpfung ist in folgenden Szenarien zwingend:
- Zentrale Absauganlagen mit großen Luftvolumenströmen, die bei einem Brand als Brandbeschleuniger wirken können.
- Anlagen mit Luftrückführung in den Hallenraum: Hier muss bei Brandalarm die Rückführung sofort unterbrochen werden.
- Bereiche mit ATEX-Klassifizierung, in denen explosionsfähige Atmosphären möglich sind.
- Gebäude mit automatischen Feuerlöschanlagen (Sprinkler), bei denen die Absauganlage den Löscherfolg beeinflussen kann.
Technisch erfolgt die Verknüpfung über potenzialfreie Kontakte oder Bussysteme, die ein Signal der Brandmeldezentrale direkt in eine Abschaltsequenz der Absauganlage umsetzen. Brandschutzklappen in den Leitungssystemen schließen automatisch und unterbrechen die Luftführung zwischen Brandabschnitten. Die Auslegung der Absauganlage muss diese Schnittstellen von Anfang an berücksichtigen, nicht nachträglich.
Wie ULMATEC bei Absauganlage und Brandschutz in der Metallwerkstatt unterstützt
Für Betreiber in der Metallverarbeitung, die Brandschutz und Absaugtechnik normgerecht umsetzen müssen, analysiert ULMATEC den jeweiligen Werkstoff, Prozess und Volumenstrom und entwickelt, fertigt und montiert die passende Absauganlage. Hergestellt in Deutschland, ausgelegt nach den geltenden Normen.
Konkret bedeutet das:
- Auslegung der Absauganlage auf Basis der Gefährdungsbeurteilung nach TRGS 528 und BetrSichV
- Auswahl aus über 100 Filterkombinationen, darunter W3-zertifizierte Systeme nach DIN EN ISO 21904 für krebserzeugende Stoffe wie Cr(VI)
- Nassabscheider für reaktive Metallstäube (Aluminium, Magnesium, Titan) mit integriertem Funkenschutz
- Integration von Funkendetektoren, Funkenlöschanlagen und Brandschutzklappen in das Gesamtsystem
- Elektrische Schnittstellen zur Brandmeldezentrale für automatische Abschaltlogik
- Technische Dokumentation für BG-Prüfungen und Fördermittelanträge (BAFA, KfW)
- Auslegung, Fertigung, Montage und Inbetriebnahme aus einer Hand
Wenn Sie die Absauganlage Ihrer Metallwerkstatt normgerecht in das Brandschutzkonzept integrieren möchten, sprechen Sie uns an. Einen umfassenden Überblick über das gesamte Spektrum an Absauganlagen von ULMATEC finden Sie auf unserer Website. Über unser Kontaktformular erreichen Sie unsere Spezialisten direkt für eine technische Erstberatung.
