Für Betreiber in der Metallbearbeitung, die Laserschneidmaschinen einsetzen, ist die Frage nach den entstehenden Schadstoffen keineswegs rein theoretisch. Beim Laserschneiden von Metall entstehen komplexe Gemische aus Feinstaub, Metalldämpfen und gasförmigen Verbindungen, die ohne geeignete Absaugung direkt in die Atemluft der Beschäftigten gelangen. Wer die Emissionen kennt, kann die richtigen Schutzmaßnahmen treffen und gleichzeitig gesetzliche Anforderungen erfüllen.
Dieser Artikel beantwortet die wichtigsten Fragen rund um Emissionen beim Laserschneiden, Arbeitsschutz und Luftreinhaltung beim Laserschneiden von Metall. Von den spezifischen Schadstoffen je nach Werkstoff bis hin zu den gesetzlichen Vorgaben und der passenden Absauganlage für Laserschneidmaschinen finden Sie hier konkrete, praxisnahe Antworten.
Warum sind Laserrauch und Metalldämpfe so gefährlich?

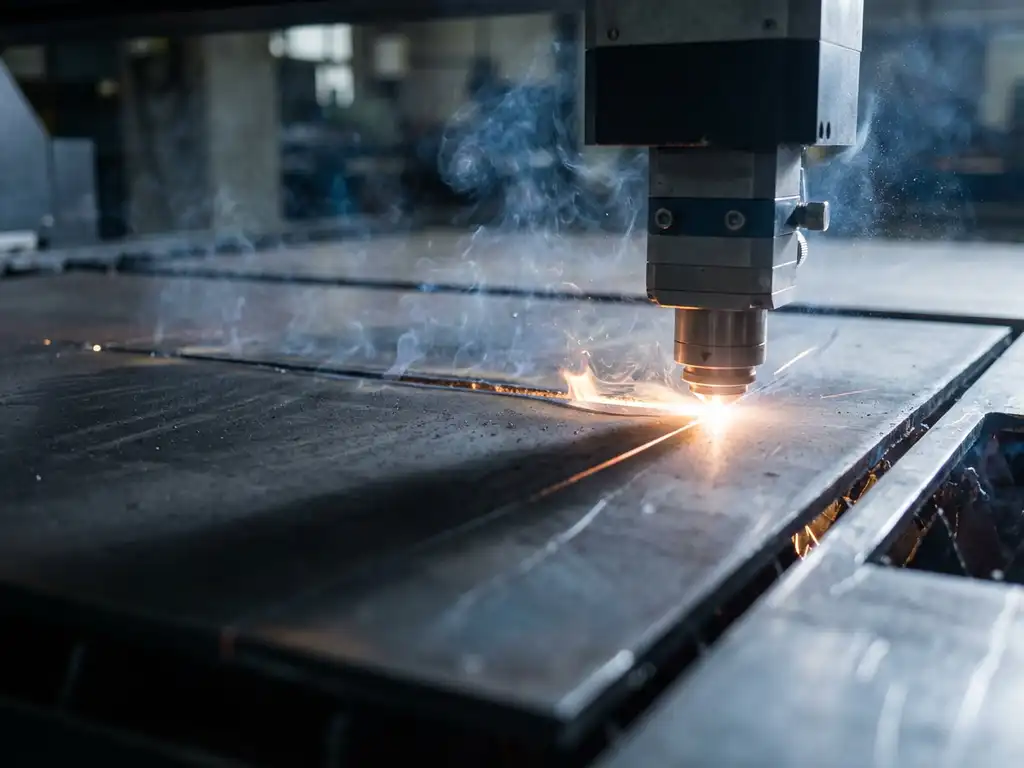

Laserrauch und Metalldämpfe beim Laserschneiden sind besonders gefährlich, weil die entstehenden Partikel extrem fein sind. Partikel unter 1 µm dringen tief in die Lunge ein und werden vom Körper kaum wieder ausgeschieden. Hinzu kommen gasförmige Schadstoffe wie Stickoxide und Ozon, die selbst in geringen Konzentrationen die Atemwege reizen und langfristig schädigen können.
Ein zentrales Problem ist die Unsichtbarkeit der Gefahr. Laserrauch wirkt auf den ersten Blick weniger dramatisch als der sichtbare Rauch beim Schweißen. Tatsächlich enthält er jedoch eine hochkonzentrierte Mischung aus ultrafeinen Metalloxidpartikeln, organischen Verbindungen und reaktiven Gasen. Diese Kombination macht Feinstaub beim Laserschneiden zu einer ernsthaften gesundheitlichen Belastung.
Welche Langzeitfolgen drohen ohne Schutzmaßnahmen?
Ohne ausreichende Absaugung beim Laserschneiden sind Erkrankungen der Atemwege, chronische Bronchitis und in bestimmten Fällen auch krebserzeugende Wirkungen möglich. Bestimmte Metallverbindungen, insbesondere Chromate aus Edelstahl und Nickelverbindungen, sind nach TRGS 905 als krebserzeugend eingestuft. Betreiber tragen hier eine direkte Verantwortung gegenüber ihren Mitarbeitenden und riskieren bei Verstößen persönliche Haftung.
Welche Schadstoffe entstehen je nach Metallart beim Laserschneiden?
Die Zusammensetzung der Emissionen beim Laserschneiden hängt stark vom verarbeiteten Werkstoff ab. Jedes Metall setzt beim Verdampfen und Oxidieren spezifische Schadstoffe frei. Die folgende Übersicht zeigt die wichtigsten Metallarten und ihre typischen Emissionen:
- Baustahl und Feinkornstahl: hauptsächlich Eisenoxide, Mangan und Siliziumdioxid. Mangan gilt als neurotoxisch und ist in der TRGS 900 mit einem Arbeitsplatzgrenzwert (AGW) belegt.
- Edelstahl (austenitisch): Chromate und Nickelverbindungen entstehen in erheblichen Mengen. Beide Stoffe sind als krebserzeugend eingestuft (Kategorie 1A/1B nach GHS). Hier sind besonders strenge Absaugmaßnahmen erforderlich.
- Aluminium und Aluminiumlegierungen: Aluminiumoxide sowie Magnesium- und Siliziumverbindungen. Bei beschichteten Aluminiumblechen können zusätzlich organische Verbindungen freigesetzt werden.
- Verzinkter Stahl: Zinkoxide entstehen in großen Mengen. Zinkoxidrauch verursacht das sogenannte Metalldampffieber, das mit grippeähnlichen Symptomen einhergeht.
- Kupfer und Kupferlegierungen (Messing): Kupferoxide sowie Zinkdämpfe (bei Messing). Kupferoxide reizen die Atemwege bereits bei kurzer Exposition stark.
- Titan: Titanoxidpartikel, die zwar als weniger toxisch gelten, aber aufgrund ihrer geringen Partikelgröße dennoch tief in die Lunge eindringen.
Typische Herausforderung: Viele Betriebe verarbeiten mehrere Metallarten auf derselben Maschine. Das bedeutet, dass die Absauganlage für Laserschneidmaschinen auf das toxischste verarbeitete Material ausgelegt sein muss, nicht auf den Durchschnitt.
Wie unterscheiden sich die Emissionen bei verschiedenen Laserverfahren?
Die Emissionen beim Laserschneiden variieren je nach eingesetztem Laserverfahren erheblich. CO2-Laser, Faserlaser und Diodenlaser arbeiten mit unterschiedlichen Wellenlängen und Energiedichten, was direkte Auswirkungen auf Art und Menge der entstehenden Schadstoffe hat.
CO2-Laser
CO2-Laser arbeiten mit einer Wellenlänge von 10,6 µm und erzeugen beim Schneiden von Metall vergleichsweise breite Schnittfugen. Durch die größere thermische Einflusszone entstehen mehr gasförmige Verbrennungsprodukte wie Stickoxide (NOx) und Kohlenmonoxid (CO). Die Partikelemissionen sind zwar vorhanden, aber tendenziell gröber als bei Faserlasern.
Faserlaser
Faserlaser mit Wellenlängen um 1 µm erzeugen eine deutlich höhere Energiedichte im Fokuspunkt. Das führt zu einem schnelleren Materialabtrag und feineren Schnittkanten, gleichzeitig aber auch zu einer höheren Konzentration ultrafeinster Partikel unter 0,1 µm. Diese Nanopartikel sind besonders kritisch, da sie die Lungenbarriere leichter überwinden können. Bei der Absaugung für verschiedene Schneid- und Schweißanwendungen muss dieser Unterschied bei der Filterauslegung berücksichtigt werden.
Schneidgas und sein Einfluss auf die Emissionen
Neben dem Laserverfahren beeinflusst auch das verwendete Schneidgas die Emissionen beim Laserschneiden stark. Sauerstoff als Schneidgas fördert die Oxidation und erhöht die Menge an Metalloxidpartikeln. Stickstoff als inertes Schneidgas reduziert die Oxidation, erzeugt aber andere Nebenprodukte. Bei beschichteten oder lackierten Blechen entstehen unabhängig vom Schneidgas zusätzlich organische Verbindungen und VOC.
Welche gesetzlichen Vorgaben gelten für die Absaugung beim Laserschneiden?
Nach DGUV und TRGS 900 sind Betreiber von Laserschneidmaschinen verpflichtet, Emissionen an der Entstehungsstelle zu erfassen und abzusaugen. Die Gefährdungsbeurteilung nach der Gefahrstoffverordnung (GefStoffV) ist Pflicht und muss die spezifischen Emissionen des verarbeiteten Materials berücksichtigen. Für krebserzeugende Stoffe wie Chromate aus Edelstahl gelten besonders strenge Minimierungsgebote.
Folgende Regelwerke sind für die Absaugung beim Laserschneiden direkt relevant:
- TRGS 900: legt Arbeitsplatzgrenzwerte (AGW) für Luftschadstoffe fest, unter anderem für Mangan, Nickelverbindungen und Chromate.
- TRGS 560: spezifisch für luftgetragene Metalle und ihre Verbindungen, einschließlich Bewertungsmaßstäben für krebserzeugende Metallverbindungen.
- DGUV Information 209-044: gibt konkrete Hinweise zur Absaugung und Filterung von Schweißrauch und verwandten Emissionen in der Metallbearbeitung.
- DIN EN ISO 15012: Norm für Luftreinigungsgeräte für Schweißrauch und Laserschneidrauch; definiert Anforderungen an Abscheidegrad und Filterwirkung.
- ATEX-Richtlinie (2014/34/EU): relevant, wenn metallische Stäube wie Aluminium oder Titan in explosionsgefährlichen Konzentrationen auftreten können.
Typische Herausforderung: Viele Betreiber unterschätzen, dass die Gefährdungsbeurteilung nicht einmalig, sondern bei jedem neuen Material oder Prozess erneut durchgeführt werden muss. Ein Behördenbesuch der Berufsgenossenschaft kann fehlende Dokumentation schnell sichtbar machen.
Wie funktioniert eine effektive Absauganlage für Laserschneidmaschinen?
Eine effektive Absauganlage für Laserschneidmaschinen erfasst die Emissionen direkt an der Entstehungsstelle, bevor sie in die Hallenluft gelangen. Das Grundprinzip folgt immer der Kette: Erfassung am Schneidtisch, Transport über Rohrleitungen, mehrstufige Filtration, Rückführung oder Abluft. Die Filterleistung muss auf die spezifischen Partikelgrößen und Schadstoffklassen des verarbeiteten Materials abgestimmt sein.
Erfassung: Integrierte Absaugung am Schneidtisch
Laserschneidmaschinen verfügen häufig über integrierte Absaugzonen unterhalb des Schneidtisches. Diese zonenweise Aktivierung ist energieeffizient, weil immer nur der Bereich abgesaugt wird, in dem gerade geschnitten wird. Für eine vollständige Erfassung muss die Absauganlage mit der Maschinensteuerung synchronisiert sein. Alternativ oder ergänzend kommen Erfassungshauben oder Einhausungen zum Einsatz.
Filtration: Mehrstufige Systeme für ultrafeine Partikel
Für Feinstaub beim Laserschneiden sind mehrstufige Filtersysteme erforderlich. Ein typischer Aufbau umfasst:
- Vorfilter: Abscheidung grober Partikel und Schutz der nachgeschalteten Filterstufen.
- Hauptfilter (Kartuschen- oder Taschenfilter): Abscheidung von Partikeln im Bereich von 0,3 bis 10 µm mit hohem Abscheidegrad.
- HEPA-Nachfilter: für krebserzeugende Stoffe wie Chromate aus Edelstahl zwingend erforderlich. HEPA H14 scheidet 99,995 % aller Partikel ab 0,3 µm ab.
- Aktivkohlefilter (optional): bei VOC-Emissionen aus Beschichtungen oder Lacken als zusätzliche Filterstufe notwendig.
Die passende Filterkombination hängt direkt vom verarbeiteten Material ab. Für Edelstahl ohne HEPA-Stufe zu arbeiten, entspricht nicht den gesetzlichen Anforderungen und gefährdet die Gesundheit der Beschäftigten.
Wie ULMATEC bei der Absaugung von Laserschneidmaschinen unterstützt
Für Betreiber in der Metallbearbeitung, die Laserschneidmaschinen einsetzen und die gesetzlichen Anforderungen sicher erfüllen wollen, bieten wir von ULMATEC konkrete Lösungen, die auf den jeweiligen Prozess und das verarbeitete Material ausgelegt sind.
Was wir für Sie übernehmen:
- Analyse der spezifischen Emissionen Ihrer Laserschneidanwendung, einschließlich Materialart, Laserverfahren und Schneidgas
- Auslegung der Absauganlage nach TRGS 900, DGUV und DIN EN ISO 15012, inklusive HEPA-Stufe für krebserzeugende Stoffe
- Modulare Systeme mit über 10 Millionen Konfigurationsmöglichkeiten, von kompakten Einzelplatzlösungen bis hin zu zentralen Absauganlagen für Luftvolumen von 3.000 bis 250.000 m³/h
- Filtration von Partikeln unter 0,3 µm durch HEPA-H14-Stufen, abgestimmt auf Ihre spezifische Schadstoffklasse
- Vollständige technische Dokumentation für Ihre Gefährdungsbeurteilung und BG-Prüfung
- Engineering, Fertigung und Montage aus einer Hand, inklusive Inbetriebnahme und Wartungsplanung
- Prüfung der Förderfähigkeit über BAFA und KfW im Rahmen der Projektplanung
Sprechen Sie uns an, bevor die nächste BG-Prüfung ansteht oder ein neuer Laserschneidprozess startet. Über unser Kontaktformular erhalten Sie innerhalb von 24 Stunden eine erste Einschätzung zu Ihrer Anwendung.
