Für Betreiber in der Chemie, Lackierung, Pharmaindustrie oder Kunststoffverarbeitung ist Lösemitteldampf ein tägliches Thema. Die unsichtbaren Dämpfe entstehen bei Reinigungsprozessen, Beschichtungen, Druckverfahren und vielen weiteren Anwendungen. Wer Lösemitteldampf absaugen will, braucht mehr als eine einfache Lüftungsanlage: Er braucht ein System, das Schadstoffkonzentration, Explosionsschutz und Arbeitsschutzrecht zusammendenkt.
Dieser Artikel beantwortet die wichtigsten Fragen rund um die Lösemittelabsaugung in Produktionshallen. Von den gesetzlichen Grenzwerten über die richtige Absaugtechnik bis hin zur Kombination mit Wärmerückgewinnung erhalten Betreiber, Produktionsleiter und Sicherheitsbeauftragte konkrete Antworten.
Was ist Lösemitteldampf und warum ist er gefährlich?
Lösemitteldampf entsteht, wenn flüchtige organische Verbindungen (VOC) bei Raumtemperatur oder erhöhter Prozesstemperatur verdunsten. Dazu gehören Stoffe wie Aceton, Ethanol, Toluol, Xylol oder Isopropanol. Diese Dämpfe sind unsichtbar, können sich explosiv anreichern und schädigen bei regelmäßiger Einatmung die Atemwege, das Nervensystem und innere Organe.
Gesundheitliche Risiken durch VOC
Viele Lösemittel wirken bereits bei niedrigen Konzentrationen narkotisierend. Chronische Exposition kann zu Leberschäden, neurologischen Störungen und Krebserkrankungen führen. Besonders kritisch ist die kumulative Wirkung: Selbst unterhalb akuter Grenzwerte schädigt regelmäßige Einatmung langfristig die Gesundheit der Beschäftigten.
Explosions- und Brandgefahr
Lösemitteldämpfe bilden mit Luft zündfähige Gemische. Sobald die Dampfkonzentration die untere Explosionsgrenze (UEG) erreicht, genügt ein Funke, um eine Explosion auszulösen. In Produktionshallen mit Lackier-, Reinigungs- oder Beschichtungsprozessen ist dieses Risiko real und muss durch ATEX-konforme Absaugtechnik beherrscht werden.
Welche gesetzlichen Grenzwerte gelten für Lösemitteldampf am Arbeitsplatz?
Nach TRGS 900 gelten für Lösemittel am Arbeitsplatz verbindliche Arbeitsplatzgrenzwerte (AGW), ausgedrückt in mg/m³ oder ppm. Diese Grenzwerte dürfen im Schichtmittel nicht überschritten werden. Zusätzlich regelt die DGUV Vorschrift 1 die allgemeinen Unternehmerpflichten zur Gefährdungsbeurteilung und zu technischen Schutzmaßnahmen.
TRGS 900 und stoffspezifische Grenzwerte
Die TRGS 900 listet Grenzwerte für Hunderte von Stoffen. Aceton hat einen AGW von 1.200 mg/m³, Toluol liegt bei 190 mg/m³ und Xylol bei 440 mg/m³. Betreiber müssen für jeden eingesetzten Stoff den geltenden Grenzwert kennen und durch Messungen oder technische Maßnahmen nachweisen, dass er eingehalten wird.
ATEX-Richtlinie und Explosionsschutzdokument
Nach der ATEX-Richtlinie 2014/34/EU müssen Bereiche mit zündfähigen Dampf-Luft-Gemischen in Explosionsschutzzonen eingeteilt werden. Das Explosionsschutzdokument ist Pflicht. Absauganlagen in diesen Zonen müssen ATEX-zertifizierte Komponenten enthalten, also Ventilatoren, Motoren und Schaltschränke in der entsprechenden Gerätekategorie.
Wie funktioniert die technische Absaugung von Lösemitteldampf?

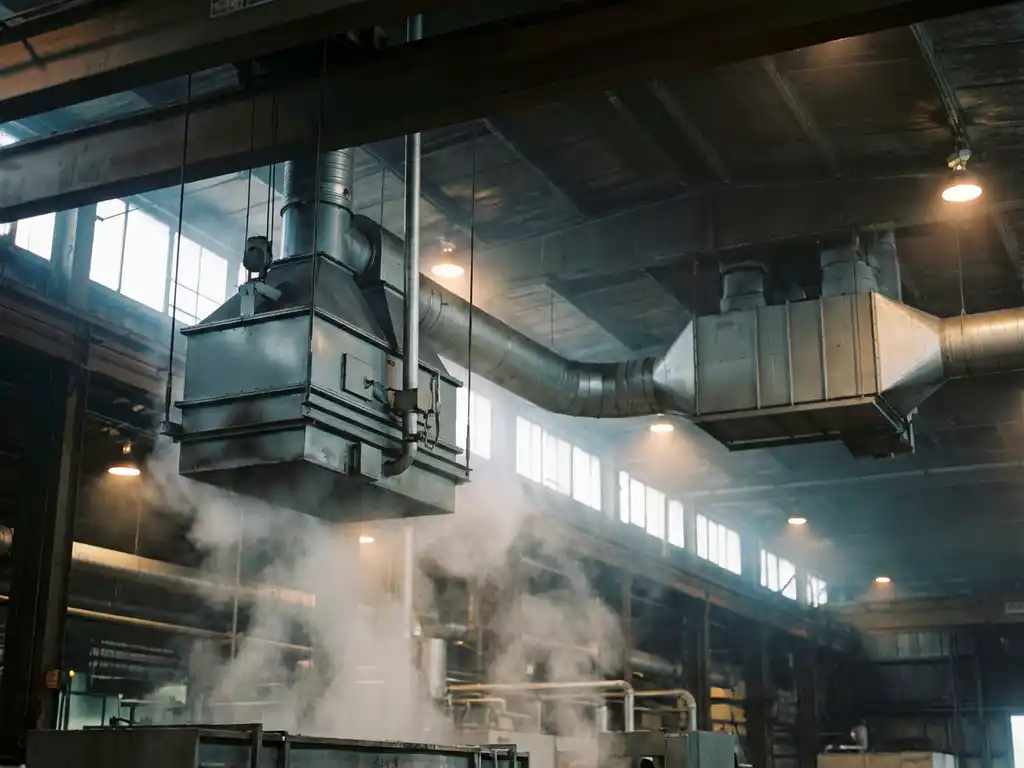

Die technische Lösemittelabsaugung erfasst Dämpfe direkt an der Entstehungsquelle, transportiert sie über ein Rohrleitungssystem und führt sie entweder gefiltert in die Außenluft ab oder leitet sie einer Abluftreinigung zu. Das Grundprinzip lautet: Erfassung vor Verdünnung. Je näher die Erfassungshaube an der Quelle ist, desto geringer ist der benötigte Volumenstrom.
Erfassung: Quellabsaugung vor Raumabsaugung
Quellabsaugung direkt am Prozess ist der effizienteste Ansatz. Eine Erfassungshaube oder ein Absaugarm, der unmittelbar über oder neben dem Emissionsort positioniert wird, benötigt deutlich weniger Luftvolumen als eine allgemeine Hallenabsaugung. Typische Anwendungen sind Absaugarme an Lackiertischen, Kapselanlagen an Beschichtungsmaschinen oder Schlitzabsaugungen an Förderbändern.
Transport und Rohrleitungsauslegung
Das Rohrleitungssystem muss für lösemittelhaltige Luftströme ausgelegt sein. Das bedeutet: leitfähige Materialien zur Vermeidung elektrostatischer Aufladung, druckfeste Verbindungen und in ATEX-relevanten Zonen eine explosionsgeschützte Ausführung aller Komponenten. Die Strömungsgeschwindigkeit im Rohr sollte ausreichend hoch sein, um Kondensation und Ablagerungen zu vermeiden.
Abluftbehandlung: Adsorption, Verbrennung oder Direktabführung
Je nach Konzentration und Stoffart kommen unterschiedliche Verfahren zur Abluftbehandlung zum Einsatz. Bei niedrigen Konzentrationen ist Aktivkohleadsorption verbreitet. Bei höheren Konzentrationen oder bestimmten Stoffgruppen wird thermische Nachverbrennung eingesetzt. In manchen Fällen erlaubt die Behörde die Direktabführung ins Freie, wenn die Immissionsgrenzwerte der TA Luft eingehalten werden.
Welche Absaugsysteme eignen sich für welche Lösemittel?
Die Wahl des richtigen Absaugsystems für Lösemitteldampf hängt von der Dampfkonzentration, der Stoffgruppe, dem Volumenstrom und der ATEX-Zone ab. Es gibt kein universelles System. Die Entscheidung zwischen Aktivkohlefilter, thermischer Nachverbrennung und Direktabsaugung muss auf Basis einer Gefährdungsbeurteilung getroffen werden.
Aktivkohlefilter: Geeignet für niedrige VOC-Konzentrationen
Aktivkohlefilter eignen sich für Konzentrationen im Bereich von wenigen mg/m³ bis zu einigen Hundert mg/m³. Die Aktivkohle adsorbiert die Lösemittelmoleküle und hält sie zurück. Wichtig ist die regelmäßige Überwachung der Beladung, da ein gesättigtes Filterbett keinen Schutz mehr bietet und im schlimmsten Fall Lösemittel wieder freisetzen kann. Für Lösemittel mit niedrigem Siedepunkt ist Aktivkohle nur bedingt geeignet.
Thermische Nachverbrennung: Für höhere Konzentrationen und schwer adsorbierbare Stoffe
Bei höheren VOC-Konzentrationen oder Stoffen, die sich schlecht adsorbieren lassen, ist thermische Nachverbrennung die zuverlässigere Methode. Die Abluft wird auf Temperaturen von über 700 °C erhitzt, und die organischen Verbindungen werden zu CO₂ und Wasser verbrannt. Regenerative thermische Oxidation (RTO) nutzt die Verbrennungswärme intern zurück und reduziert den Energiebedarf erheblich.
Nassabscheider: Für wasserlösliche Lösemittel
Bei wasserlöslichen Lösemitteln wie Ethanol oder bestimmten Glykolverbindungen können Nassabscheider eine Option sein. Das Lösemittel wird in einer Waschflüssigkeit gebunden. Der Einsatz erfordert jedoch eine anschließende Abwasserbehandlung und ist daher in der Praxis auf spezifische Anwendungen begrenzt.
Wie lässt sich Lösemitteldampfabsaugung mit Wärmerückgewinnung kombinieren?
Lösemitteldampfabsaugung und Wärmerückgewinnung lassen sich kombinieren, wenn die Abluft keine hohen Schadstoffkonzentrationen enthält und keine ATEX-Anforderungen entgegenstehen. In diesem Fall kann ein Wärmetauscher die Wärme der Abluft auf die Zuluft übertragen und so den Heizenergiebedarf der Halle senken.
Voraussetzungen für die Kombination
Entscheidend ist, ob die lösemittelhaltige Abluft direkt durch den Wärmetauscher geführt werden darf. Bei Aktivkohlefiltersystemen, die saubere Abluft erzeugen, ist dies möglich. Bei unbehandelter lösemittelhaltiger Abluft muss der Wärmetauscher für den Kontakt mit VOC ausgelegt sowie gegen Korrosion und Kondensation geschützt sein.
Energieeinsparung durch intelligente Systemintegration
In Produktionshallen mit ganzjährig laufender Absaugung lässt sich durch Wärmerückgewinnung ein erheblicher Teil der Heizkosten einsparen. Industrielle Absauganlagen können so ausgelegt werden, dass Luftreinhaltung, Klimatisierung und Wärmerückgewinnung in einem System zusammenwirken. Die Investition amortisiert sich in vielen Fällen innerhalb weniger Jahre durch reduzierte Energiekosten.
Welche Fehler sollte man bei der Planung einer Lösemittelabsaugung vermeiden?
Typische Planungsfehler bei der Lösemittelabsaugung führen zu überdimensionierten Anlagen, unzureichender Erfassung oder fehlender ATEX-Konformität. Die häufigsten Fehler entstehen durch fehlende Prozessanalyse, falsch berechnete Volumenströme und mangelnde Berücksichtigung des Gleichzeitigkeitsfaktors.
Fehler 1: Volumenstrom ohne Prozessanalyse schätzen
Der benötigte Luftvolumenstrom hängt von der Emissionsrate des Prozesses, der Erfassungsgeometrie und dem zulässigen Grenzwert ab. Wer den Volumenstrom ohne genaue Prozessbeschreibung schätzt, plant entweder zu groß und verschwendet Energie oder zu klein und verfehlt die Grenzwerte. Eine vollständige Prozessbeschreibung ist die Grundlage jeder korrekten Auslegung.
Fehler 2: Gleichzeitigkeitsfaktor ignorieren
In Hallen mit mehreren Absaugstellen sind selten alle gleichzeitig in Betrieb. Der Gleichzeitigkeitsfaktor beschreibt, wie viele Stellen tatsächlich parallel betrieben werden. Wer diesen Faktor nicht berücksichtigt, dimensioniert die Anlage unnötig groß. Erfahrungswerte zeigen, dass der Gleichzeitigkeitsfaktor die Anlagengröße um bis zu 40 Prozent reduzieren kann.
Fehler 3: ATEX-Anforderungen zu spät berücksichtigen
ATEX-Anforderungen müssen von Beginn an in die Planung einfließen. Nachträgliche Anpassungen an Ventilatoren, Motoren, Schaltschränken und Rohrleitungen sind aufwendig und teuer. Das Explosionsschutzdokument muss vor Inbetriebnahme vorliegen. Zertifizierte Absaugsysteme mit ATEX-Eignung decken diese Anforderung von Anfang an ab.
Fehler 4: Filtermedium falsch wählen
Nicht jedes Filtermedium ist für jeden Lösemitteldampf geeignet. Aktivkohle hat eine begrenzte Kapazität und muss regelmäßig gewechselt oder regeneriert werden. Wer den Filterwechselzyklus nicht plant, riskiert Durchbrüche und Grenzwertüberschreitungen. Die Wahl des richtigen Filtermediums erfordert Kenntnis der eingesetzten Stoffe, ihrer Konzentrationen und ihrer Adsorptionseigenschaften.
Fehler 5: Keine Messung und Dokumentation einplanen
Betreiber sind verpflichtet, die Einhaltung der Arbeitsplatzgrenzwerte nach TRGS 900 nachzuweisen. Wer keine Messpunkte und keine Dokumentationsstrategie in die Anlage integriert, hat beim nächsten Behördenbesuch ein Problem. Technische Dokumentation und Serviceleistungen gehören zur vollständigen Lösung dazu.
Wie ULMATEC bei der Lösemitteldampfabsaugung hilft
Wir bei ULMATEC entwickeln, fertigen und montieren industrielle Absauganlagen für Lösemitteldampf und VOC aus einer Hand. Für Betreiber in der Lackierung, Chemie, Pharmaindustrie oder Kunststoffverarbeitung, die Lösemitteldampf sicher aus ihrer Produktionshalle abführen müssen, bieten wir konkrete technische Lösungen.
- Absaugsysteme für VOC und Lösemitteldampf, ausgelegt für Volumenströme von 500 bis 100.000 m³/h
- ATEX-konforme Ausführung aller Komponenten für explosionsgefährdete Bereiche
- Auswahl aus über 100 Filterkombinationen, abgestimmt auf den jeweiligen Stoff und die Konzentration
- Integration von Wärmerückgewinnung und Klimatisierung in einem System
- Vollständige technische Dokumentation, CE-Konformität und Förderfähigkeit nach BAFA und KfW
- Angebot innerhalb von 24 Stunden auf Basis einer vollständigen Prozessbeschreibung
Mehr als 15 Jahre Erfahrung in der industriellen Absaugtechnik und das modulare Baukastensystem mit über 10 Millionen möglichen Konfigurationen ermöglichen es uns, für jede Anwendung die passende Lösung zu finden. Einen umfassenden Überblick über unser gesamtes Produktspektrum bietet unsere Übersicht aller ULMATEC-Absauganlagen. Sprechen Sie uns an und beschreiben Sie uns Ihren Prozess. Wir antworten schnell und konkret.
