Energie, die beim Absaugen verloren geht, muss nicht verschwendet werden. Wer in einem Industriebetrieb eine Absauganlage betreibt, transportiert kontinuierlich große Luftmengen nach außen. Mit dieser Luft verlässt auch wertvolle Wärme die Halle. Wärmerückgewinnung in der Absaugtechnik macht genau diese Energie nutzbar und verbindet so Arbeitsschutz mit Energieeffizienz.
Dieser Artikel beantwortet die wichtigsten Fragen rund um das Thema Wärmerückgewinnung und Absauganlagen: Was steckt technisch dahinter, für welche Anwendungen lohnt es sich, und welche Fördermittel stehen bereit?
Was ist Wärmerückgewinnung in der Absaugtechnik?
Wärmerückgewinnung in der Absaugtechnik bezeichnet das Verfahren, die in der Abluft einer Absauganlage enthaltene thermische Energie zurückzugewinnen und dem Betrieb wieder zuzuführen. Statt gereinigte Luft ungenutzt ins Freie abzuleiten, wird ihre Wärme über einen Wärmetauscher auf die Zuluft oder das Heizsystem übertragen.
Technisch funktioniert das so: Die Absauganlage erfasst schadstoffbeladene Luft am Entstehungsort, zum Beispiel am Schweißplatz oder an der Schleifmaschine. Nach der Filtration ist die Luft gereinigt, aber noch warm. Ein nachgeschalteter Wärmetauscher entzieht dieser Abluft die Wärme, bevor sie das Gebäude verlässt. Die zurückgewonnene Energie heizt entweder die Zuluft vor oder speist das Heizsystem der Halle.
Rückführung in die Halle versus Wärmetauscher
Es gibt zwei grundsätzliche Ansätze. Bei der direkten Rückführung wird die gefilterte Luft nach der Reinigung wieder in die Halle geleitet. Das setzt eine zuverlässige Filtration voraus, da die Luft den Arbeitsbereich erneut durchströmt. Der zweite Ansatz nutzt einen Wärmetauscher: Die Abluft verlässt das Gebäude, gibt aber ihre Wärme an die einströmende Frischluft ab. Welcher Ansatz passt, hängt vom Schadstoff, der Filterklasse und den baulichen Gegebenheiten ab.
Warum lohnt sich Wärmerückgewinnung für Industriebetriebe?
Wärmerückgewinnung lohnt sich für Industriebetriebe, weil Absauganlagen kontinuierlich große Luftvolumen bewegen. Jeder Kubikmeter Abluft, der ungenutzt die Halle verlässt, hat Heizenergie gekostet. In Betrieben mit zentralen Absauganlagen und Luftvolumen von mehreren tausend Kubikmetern pro Stunde summiert sich dieser Verlust über eine Heizperiode zu erheblichen Kosten.
Typische Herausforderung: Ein Produktionsbetrieb heizt seine Halle im Winter auf 18 bis 20 Grad. Gleichzeitig saugt die Absauganlage warme Hallenluft ab und ersetzt sie durch kalte Außenluft. Ohne Wärmerückgewinnung muss die Heizung diese Differenz dauerhaft ausgleichen. Mit einem gut ausgelegten Wärmerückgewinnungssystem lassen sich je nach Betrieb und Klimazone erhebliche Teile dieser Heizlast kompensieren.
Hinzu kommt der Aspekt der Betriebskosten. Energieeffizienz in der Absaugtechnik ist kein Luxus, sondern ein wirtschaftlicher Hebel. Wer Heizkosten senkt, verbessert die Gesamtbetriebskosten der Anlage messbar. Das macht Wärmerückgewinnung auch für Betriebe interessant, die eine bestehende Absauganlage optimieren wollen.
Wie funktioniert die Kombination aus Absaugung und Wärmerückgewinnung?

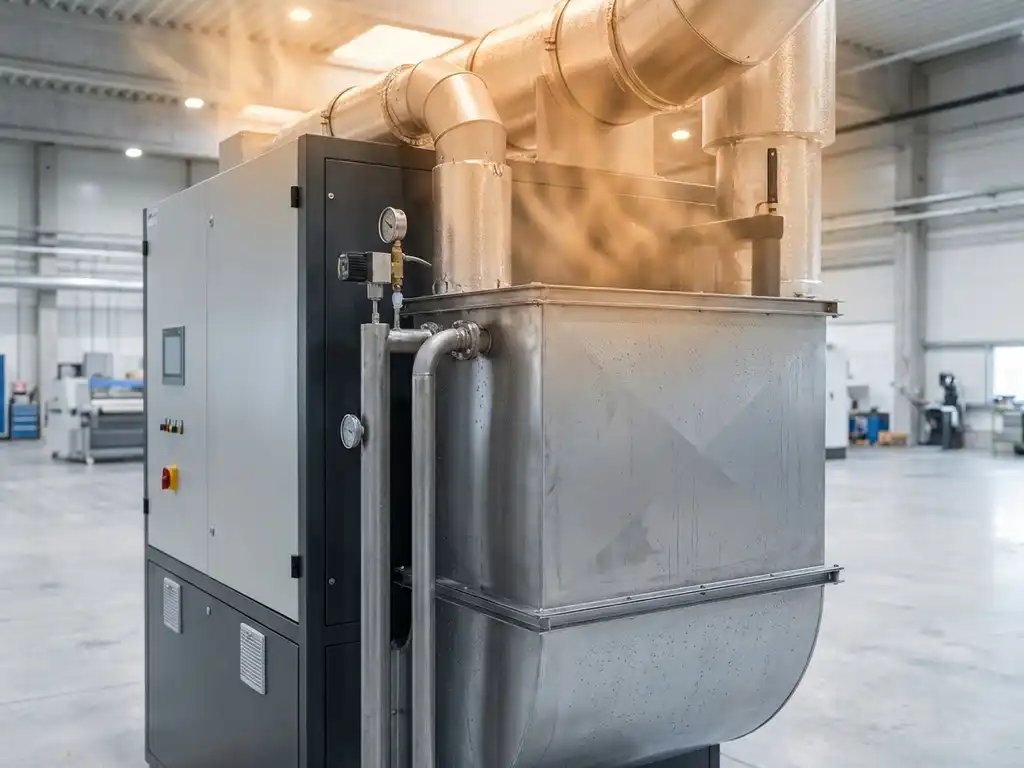

Die Kombination aus Absaugung und Wärmerückgewinnung funktioniert durch die Integration eines Wärmetauschers in den Abluftpfad der gefilterten Anlage. Die Absauganlage erfasst und filtert den Schadstoff. Die gereinigte Abluft durchströmt anschließend den Wärmetauscher, der ihre thermische Energie auf die einströmende Frischluft überträgt, bevor die Abluft ins Freie gelangt.
Die drei Stufen des Prozesses
- Erfassung: Schadstoffbeladene Luft wird direkt an der Quelle erfasst, zum Beispiel Schweißrauch, Schleifstaub oder Thermodämpfe.
- Filtration: Die Luft durchläuft das Filtersystem. Je nach Schadstoff kommen Trockenfilter, Nassabscheider oder mehrstufige Kombinationsfilter zum Einsatz.
- Wärmeübertragung: Die gereinigte, aber noch warme Abluft gibt ihre Energie an den Wärmetauscher ab. Die gewonnene Wärme wird in die Zuluft oder das Heizsystem eingespeist.
Entscheidend für die Effizienz ist die Auslegung des Gesamtsystems. Luftvolumen, Temperaturdifferenz, Filterwiderstand und die Art des Wärmetauschers müssen aufeinander abgestimmt sein. Kreuzstromwärmetauscher, Rotationswärmetauscher und Plattenwärmetauscher haben jeweils unterschiedliche Wirkungsgrade und Einsatzbereiche. Die Wahl hängt unter anderem davon ab, ob die Abluft Restfeuchte, Ölaerosolreste oder andere Stoffe enthält, die den Wärmetauscher belasten könnten.
Für welche Absauganwendungen eignet sich Wärmerückgewinnung besonders?
Wärmerückgewinnung eignet sich besonders für Absauganwendungen mit hohem Dauerlastbetrieb und großen Luftvolumen. Je länger eine Anlage läuft und je mehr Luft sie bewegt, desto größer ist das Einsparpotenzial. Typische Anwendungen sind Schweißraucherfassung, Schleifstaubabsaugung, Plasmaschneiden sowie die Absaugung von Thermodämpfen und VOC-haltigen Prozessen.
Für Betreiber in der Metallfertigung, die Schweißrauch oder Schleifstaub absaugen müssen, ist Wärmerückgewinnung besonders relevant. Diese Prozesse laufen oft im Mehrschichtbetrieb und erzeugen kontinuierlich große Abluftmengen. Auch in der Holzverarbeitung, wo Absauganlagen für Holzstaub dauerhaft in Betrieb sind, bietet sich die Kombination an.
Weniger geeignet: diskontinuierliche oder kleine Anlagen
Weniger wirtschaftlich ist Wärmerückgewinnung bei sehr kleinen Absauganlagen oder bei Prozessen, die nur sporadisch laufen. Hier stehen Investitionskosten und Ertrag in einem ungünstigen Verhältnis. Die Entscheidung sollte immer auf Basis des tatsächlichen Luftvolumens, der Betriebsstunden und der lokalen Energiekosten getroffen werden. Wer verschiedene Absauganwendungen in einem Betrieb kombiniert, kann durch eine zentrale Lösung mit Wärmerückgewinnung besonders effizient arbeiten.
Wie lässt sich Wärmerückgewinnung mit Hallenlüftung und Klimatisierung verbinden?
Wärmerückgewinnung lässt sich mit Hallenlüftung und Klimatisierung verbinden, indem die Absauganlage als Teil eines integrierten Lufttechnikkonzepts geplant wird. Statt drei separate Systeme zu betreiben, übernimmt ein abgestimmtes Gesamtsystem gleichzeitig die Schadstofferfassung, die Frischluftzufuhr und die Temperaturregulierung der Halle.
Der Vorteil dieses Ansatzes liegt in der Synergie: Die Absauganlage bewegt ohnehin große Luftmengen. Wenn diese Luftbewegung gleichzeitig für die Hallenlüftung genutzt wird, entfällt ein separates Lüftungssystem. Die Wärmerückgewinnung stellt sicher, dass die eingebrachte Frischluft vorgewärmt ankommt, was den Heizaufwand reduziert. Im Sommer kann dasselbe Prinzip für eine passive Kühlung genutzt werden, wenn die Außenluft kühler ist als die Hallenluft.
Anforderungen an die Systemplanung
Eine solche Integration erfordert eine sorgfältige Planung. Folgende Faktoren müssen berücksichtigt werden:
- Gleichzeitigkeitsfaktor der Absaugstellen: Wie viele Punkte sind gleichzeitig aktiv?
- Hallengröße und Luftwechselrate nach den geltenden Normen
- Schadstoffart und erforderliche Filterklasse
- Positionierung der Zu- und Abluftöffnungen für eine gleichmäßige Luftverteilung
- Steuerungstechnik für bedarfsgerechten Betrieb
Wer Hallenlüftung und Absaugtechnik von Anfang an gemeinsam plant, vermeidet teure Nachbesserungen und erreicht ein energetisch optimiertes Gesamtsystem. Mehr zu den verfügbaren Produkten und Systemlösungen gibt einen guten Überblick über die technischen Möglichkeiten.
Welche Fördermittel gibt es für Absauganlagen mit Wärmerückgewinnung?
Für Absauganlagen mit Wärmerückgewinnung kommen in Deutschland mehrere Förderprogramme infrage. Die wichtigsten sind das BAFA-Programm zur Förderung von Energieeffizienzmaßnahmen in der Industrie sowie KfW-Kredite für energieeffiziente Produktionsanlagen. Beide Programme fördern Investitionen, die den Energieverbrauch in Betrieben messbar senken.
Das BAFA-Programm „Bundesförderung für Energie- und Ressourceneffizienz in der Wirtschaft“ unterstützt konkret Maßnahmen zur Abwärmenutzung und Wärmerückgewinnung. Voraussetzung ist in der Regel ein Energieaudit oder ein Nachweis der Energieeinsparung. Die KfW bietet über das Programm „Bundesförderung für effiziente Gebäude“ (BEG) und spezifische Unternehmenskredite ebenfalls Finanzierungsmöglichkeiten für energetische Optimierungen in Produktionsstätten.
Wichtige Hinweise zur Antragstellung
Fördermittel müssen in der Regel vor Beginn der Investition beantragt werden. Wer eine neue Absauganlage mit Wärmerückgewinnung plant, sollte den Förderantrag in die Projektplanung einbeziehen. Folgende Punkte sind dabei relevant:
- Förderantrag vor Auftragsvergabe stellen
- Technische Dokumentation der Anlage für den Nachweis bereithalten
- Energieeinsparung durch Fachplanung dokumentieren lassen
- Kombinierbarkeit verschiedener Programme prüfen
Da Förderprogramme regelmäßig angepasst werden, empfiehlt sich eine Prüfung der aktuellen Konditionen direkt bei BAFA und KfW sowie eine Beratung durch einen Energieberater oder den Anlagenhersteller. Alle Absauganlagen, die die geltenden Normen erfüllen, erfüllen in der Regel auch die technischen Grundvoraussetzungen für eine Förderung.
Wie ULMATEC bei Wärmerückgewinnung und Absaugtechnik unterstützt
Wir bei ULMATEC entwickeln, fertigen und montieren industrielle Absauganlagen, die Luftreinhaltung, Hallenlüftung und Wärmerückgewinnung in einem System vereinen. Unsere Lösungen sind konkret auf die Anforderungen von Produktionsbetrieben ausgelegt:
- Zentrale Absauganlagen für Luftvolumen von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- Modulares Baukastenprinzip mit über 10 Millionen Systemvarianten für eine passgenaue Auslegung
- Integration von Wärmerückgewinnung, Hallenlüftung und Klimatisierung als Gesamtkonzept
- Technische Dokumentation für BAFA- und KfW-Förderanträge inklusive
- CE-Konformität, ATEX-Eignung und Made in Germany als Standard
- Angebot innerhalb von 24 Stunden nach vollständiger Bedarfsklärung
Für Betreiber in der Metallfertigung, Holzverarbeitung, Chemie oder Lebensmittelproduktion, die Energie einsparen und gleichzeitig Arbeitsschutzpflichten erfüllen müssen, ist eine integrierte Lösung mit Wärmerückgewinnung der effizienteste Weg. Sprechen Sie uns direkt an: Über unseren Kontakt erhalten Sie eine konkrete Einschätzung für Ihre Anlage, Ihre Anwendung und Ihr Budget. Oder verschaffen Sie sich zunächst einen Überblick über unser gesamtes Serviceangebot.
