Die Wahl der richtigen Filterkombination entscheidet darüber, ob eine industrielle Absauganlage zuverlässig funktioniert oder ob Schadstoffgrenzwerte überschritten werden. Wer Schweißrauch, Staub, Ölnebel oder Lösemitteldämpfe absaugen muss, steht vor einer technischen Entscheidung mit direkten Konsequenzen für Arbeitsschutz, Compliance und Betriebskosten. Dieser Artikel beantwortet die wichtigsten Fragen zur Filterauswahl systematisch und praxisnah.
Falsch dimensionierte oder unpassende Filtersysteme verursachen erhöhten Wartungsaufwand, vorzeitigen Filterverschleiß und im schlimmsten Fall Verstöße gegen DGUV-Vorschriften oder TRGS-Regelwerke. Eine fundierte Filterauswahl beginnt daher nicht mit dem Produkt, sondern mit dem Prozess.
Was ist eine Filterkombination in der industriellen Absaugtechnik?
Eine Filterkombination in der industriellen Absaugtechnik ist die gezielte Zusammenstellung mehrerer Filterstufen innerhalb einer Absauganlage, um unterschiedliche Schadstoffarten und Partikelgrößen aus der Luft zu entfernen. Kein einzelner Filtertyp deckt alle Anforderungen ab. Erst die richtige Kombination aus Vorfilter, Hauptfilter und gegebenenfalls Nachfilter erreicht die geforderten Reinluftklassen.
In der Praxis bedeutet das: Ein Betrieb, der beim Schleifen von Metall groben Staub und gleichzeitig feine Metallpartikel erzeugt, benötigt mindestens zwei Filterstufen. Die erste Stufe scheidet grobe Partikel ab und schützt den Hauptfilter. Die zweite Stufe filtert Feinstaub bis in den Mikrometerbereich. Zusätzliche Stufen kommen hinzu, wenn Ölnebel, Rauch oder Gase im Luftstrom vorhanden sind.
Typische Herausforderung: Betreiber unterschätzen die Komplexität ihrer Emissionen. Ein Schweißprozess erzeugt nicht nur Rauch, sondern auch ultrafeine Partikel und metallische Dämpfe. Eine Filterkombination, die nur auf sichtbaren Rauch ausgelegt ist, verfehlt die Anforderungen der TRGS 900 für Gefahrstoffe am Arbeitsplatz.
Welche Filtertypen gibt es für industrielle Absauganlagen?
Industrielle Absauganlagen nutzen je nach Anwendung verschiedene Filtertypen: Trockenfilter (Kartuschen- und Beutelfilter), Nassabscheider, Ölnebelabscheider, HEPA-Filter sowie Aktivkohlefilter für Gase und Gerüche. Jeder Typ hat spezifische Stärken und eignet sich für bestimmte Schadstoffarten und Prozesse.
Trockenfilter: Kartusche oder Beutel?

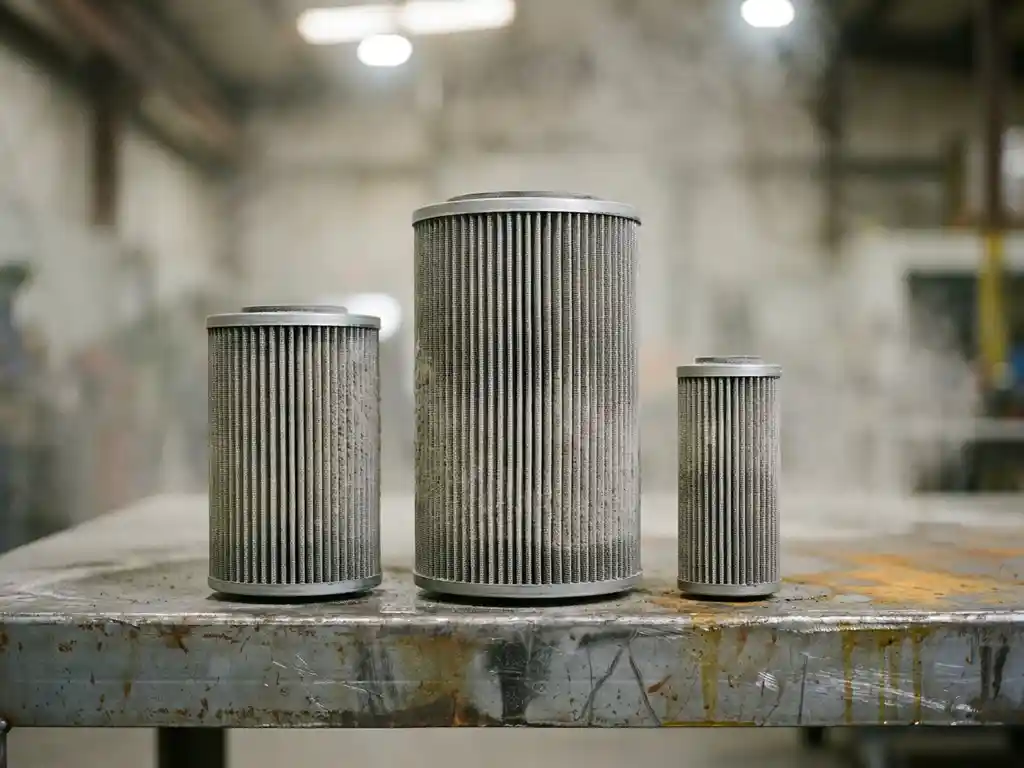

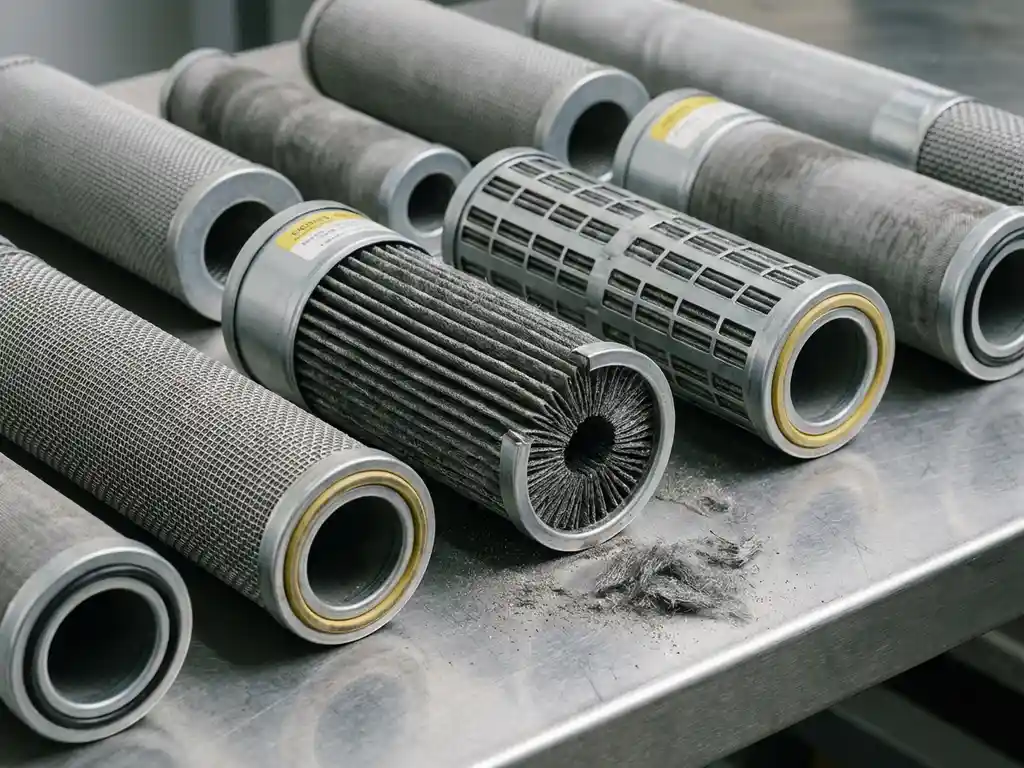

Trockenfilter sind der häufigste Filtertyp in der industriellen Entstaubung. Kartuschenfilter bieten bei kompakter Bauweise eine hohe Filteroberfläche und eignen sich besonders für feine Stäube wie Metallstaub oder Holzstaub. Beutelfilter werden bevorzugt, wenn große Luftmengen mit grobem oder feuchtigkeitshaltigem Staub verarbeitet werden. Nach DGUV-Vorschriften müssen für krebserzeugende Stäube Filter der Klasse H eingesetzt werden.
Nassabscheider, Ölnebelabscheider und Aktivkohle
Nassabscheider kommen zum Einsatz, wenn Stäube explosiv, brennbar oder stark hygroskopisch sind. Sie binden Partikel durch Wasserbenetzung und eignen sich für Prozesse wie das Nassschleifen. Ölnebelabscheider sind speziell für die Metallbearbeitung konzipiert, bei der Kühlschmierstoffe als feine Aerosole in die Luft gelangen. Aktivkohlefilter runden das Spektrum ab: Sie adsorbieren Lösemitteldämpfe (VOC) und Gerüche, die kein Partikelfilter zurückhalten kann.
Wovon hängt die Wahl der richtigen Filterkombination ab?
Die Wahl der richtigen Filterkombination hängt von fünf zentralen Faktoren ab: dem abzusaugenden Schadstoff, dem benötigten Luftvolumen, dem Gleichzeitigkeitsfaktor der Absaugstellen, den geltenden Normen und dem verfügbaren Budget. Fehlt eine dieser Angaben, ist keine belastbare Auslegung möglich.
Der wichtigste und am häufigsten fehlende Parameter ist das benötigte Luftvolumen. Ohne diese Angabe kann weder die Anlagengröße noch die passende Filterkombination bestimmt werden. Eng damit verbunden ist der Gleichzeitigkeitsfaktor: Wenn in einem Betrieb zehn Absaugstellen vorhanden sind, aber selten mehr als vier gleichzeitig genutzt werden, kann die Anlage deutlich kleiner dimensioniert werden. In der Praxis kann dieser Faktor die Anlagengröße um bis zu 40 Prozent reduzieren.
Ebenso entscheidend ist die genaue Prozessbeschreibung. Welcher Prozess erzeugt welchen Schadstoff? Schweißrauch aus Edelstahl enthält Chrom(VI)-Verbindungen und erfordert andere Filterklassen als Rauch aus unlegiertem Stahl. Plasmaschneiden erzeugt Feinstpartikel anderer Zusammensetzung als Lötrauch. Ohne diese Differenzierung riskiert der Betreiber sowohl eine Überdimensionierung als auch Compliance-Verstöße.
Wie unterscheiden sich zentrale und dezentrale Filtersysteme?
Zentrale Filtersysteme saugen über ein gemeinsames Rohrnetz an mehreren Absaugstellen ab und filtern die Luft an einem zentralen Ort. Dezentrale Systeme arbeiten als einzelne Geräte direkt an der Emissionsquelle. Welches Konzept passt, hängt von der Hallengröße, der Anzahl der Absaugstellen und der Art der Emissionen ab.
Zentrale Absauganlagen eignen sich für Betriebe mit vielen festen Absaugstellen, gleichmäßiger Auslastung und dem Wunsch nach zentraler Wartung. Sie ermöglichen Luftvolumen von 3.000 bis 250.000 m³/h und lassen sich mit Wärmerückgewinnung kombinieren, was die Energiekosten spürbar senkt. Der Nachteil: Die Installation des Rohrnetzes ist aufwendig und teuer.
Dezentrale Einheiten sind flexibler einsetzbar, einfacher nachzurüsten und sofort betriebsbereit. Sie eignen sich besonders für wechselnde Arbeitsplätze, kleine Betriebe oder Prozesse mit stark unterschiedlichen Emissionen an verschiedenen Stellen. Die Filterkombination kann dabei je nach Gerät individuell angepasst werden. Für Betriebe, die verschiedene industrielle Anwendungen unter einem Dach betreiben, ist häufig eine Mischstrategie sinnvoll.
Wie wählt man Schritt für Schritt die passende Filterkombination?
Die Auswahl der richtigen Filterkombination folgt einem klaren Prozess: Zuerst wird der Schadstoff analysiert, dann das benötigte Luftvolumen berechnet, anschließend werden Normvorgaben geprüft, und erst danach wird die Filterkombination aus den verfügbaren Stufen zusammengestellt.
- Schadstoffanalyse: Welcher Prozess emittiert was? Staub, Rauch, Aerosole, Gase oder eine Kombination? Materialart und Partikelgröße bestimmen die Filterklasse.
- Luftvolumen ermitteln: Erforderliche Luftmengen werden auf Basis der Absaugstellen, der Erfassungsgeometrie und der Schadstoffkonzentration berechnet. Dieser Schritt erfordert technisches Know-how und ist beim Betreiber selbst selten vorhanden.
- Gleichzeitigkeitsfaktor bestimmen: Wie viele Absaugstellen sind tatsächlich gleichzeitig in Betrieb? Diese Angabe beeinflusst die Anlagengröße erheblich.
- Normvorgaben prüfen: Welche Grenzwerte gelten nach TRGS 900, DGUV oder ATEX? Für explosive Stäube gelten eigene Anforderungen an Filtertyp und Anlagenkonstruktion.
- Filterkombination zusammenstellen: Auf Basis aller Vorgaben wird die Kombination aus Vorfilter, Hauptfilter und Nachfilter gewählt. Aus über 100 möglichen Filterkombinationen lässt sich für jede Anwendung die passende Lösung ableiten.
- Budget und Zeitschiene klären: Ohne Budgetrahmen können keine belastbaren Angebotsvarianten erstellt werden. Auch der geplante Projektstart beeinflusst die Planung, wenn abhängige Produktionsprozesse terminiert sind.
Wer diesen Prozess strukturiert durchläuft, vermeidet teure Fehler bei der Auslegung und stellt sicher, dass die gewählte Absauganlage von Anfang an zuverlässig arbeitet.
Welche Fehler sollte man bei der Filterauswahl vermeiden?
Die häufigsten Fehler bei der Filterauswahl sind: Filterkombinationen ohne vollständige Prozessanalyse zu wählen, den Gleichzeitigkeitsfaktor zu ignorieren, Normvorgaben nicht zu berücksichtigen und die Filterwartung bei der Planung zu vergessen. Diese Fehler führen zu Überdimensionierung, Filterschäden oder Compliance-Verstößen.
Ein besonders verbreiteter Fehler ist die Auswahl nach Preis statt nach Anforderung. Ein günstigerer Filtertyp, der für den tatsächlichen Schadstoff nicht geeignet ist, muss häufig gewechselt werden, verstopft schneller und schützt die Mitarbeiter nicht ausreichend. Die Betriebskosten übersteigen dann schnell die Einsparung bei der Anschaffung.
Ebenfalls unterschätzt wird die Bedeutung der Wartungsplanung. Jede Filterkombination erfordert regelmäßige Inspektionen und Filterwechsel. Wer diesen Aufwand bei der Planung nicht einkalkuliert, riskiert einen Druckabfall im System, eine reduzierte Absaugleistung und im schlimmsten Fall Ausfälle in der Produktion. Eine gute Auslegung berücksichtigt daher von Anfang an die Serviceleistungen und Wartungsintervalle.
Schließlich sollte niemand eine Filterkombination wählen, ohne die ATEX-Klassifizierung des Bereichs zu kennen. Für explosionsgefährdete Zonen gelten eigene Anforderungen an Materialien, Konstruktion und Zertifizierung der gesamten Anlage. Ein Verstoß gegen ATEX-Vorgaben ist nicht nur ein Sicherheitsrisiko, sondern kann auch eine persönliche Haftung des Betreibers begründen.
So unterstützen wir bei der richtigen Filterkombination
Für Betreiber in der Metallfertigung, Holzverarbeitung, Chemie- oder Lebensmittelindustrie, die eine zuverlässige und normkonforme Filterauswahl benötigen, bieten wir eine vollständige Lösung aus einer Hand. ULMATEC übernimmt den gesamten Prozess von der Prozessanalyse bis zur Montage:
- Analyse des Schadstoffs und der Emissionsquelle (Schweißrauch, Staub, Ölnebel, VOC)
- Berechnung des benötigten Luftvolumens und des Gleichzeitigkeitsfaktors
- Auswahl aus über 100 Filterkombinationen für Luftmengen von 500 bis 100.000 m³/h
- Auslegung nach DGUV-, TRGS-900- und ATEX-Anforderungen
- Modulare Systemkonfiguration mit über 10 Millionen möglichen Varianten
- Montage, Inbetriebnahme und laufender Service durch erfahrene Spezialisten
- Vollständige technische Dokumentation und Förderfähigkeit nach BAFA und KfW
Wer wissen möchte, welche Filterkombination für seinen spezifischen Prozess geeignet ist, findet den richtigen Einstieg über unsere Kontaktseite. Sprechen Sie direkt mit unseren Spezialisten und erhalten Sie auf Basis Ihrer Prozessbeschreibung eine konkrete Empfehlung. Einen umfassenden Überblick über unser gesamtes Angebot an industriellen Absauganlagen finden Sie auf unserer Website.
