Für automatisierte Kunststoffschleifprozesse eignen sich vor allem Trockenfilteranlagen mit Patronen- oder Schlauchfiltern, ergänzt durch eine quellennahe Erfassung direkt an der Bearbeitungsmaschine. Die Wahl der richtigen Absauganlage hängt vom Werkstoff, der Partikelgröße und dem Automatisierungsgrad der Fertigungslinie ab. Dieser Artikel beantwortet die wichtigsten Fragen rund um Absaugung, Filtertechnik und Normenkonformität beim Kunststoffschleifen.
Welche Staubarten entstehen beim automatisierten Kunststoffschleifen?
Beim automatisierten Schleifen von Kunststoffen entstehen feine Partikel, die je nach Werkstoff und Prozess sehr unterschiedliche Eigenschaften haben. Typisch sind Feinstäube im Bereich unter 10 µm, die lungengängig sind und als A-Staub eingestuft werden. Bei bestimmten Kunststoffen wie GFK (glasfaserverstärkter Kunststoff) entstehen zusätzlich Faserstäube, die besondere Anforderungen an die Filtration stellen.
Die Staubart bestimmt maßgeblich, welche Absauganlage für Kunststoffschleifen geeignet ist. Folgende Staubkategorien treten in der Praxis häufig auf:
- Thermoplaste (PE, PP, PVC): Feiner, trockener Schleifstaub, oft elektrostatisch aufgeladen
- Duroplaste und Epoxidharze: Gesundheitlich kritischer Staub, da Bestandteile sensibilisierend wirken können
- GFK und CFK: Faser- und Feinstäube, die Lunge und Haut reizen; CFK-Staub ist zusätzlich elektrisch leitfähig
- PVC-haltige Werkstoffe: Bei erhöhter Prozesstemperatur können chlorhaltige Verbindungen freigesetzt werden
Typische Herausforderung: Bei automatisierten Anlagen laufen Schleifprozesse kontinuierlich und oft ohne direkte Bedieneraufsicht. Das bedeutet, die Staubbelastung ist konstant hoch und die Absauganlage muss dauerhaft zuverlässig arbeiten.
Welche Absaugprinzipien eignen sich für Schleifprozesse an Kunststoff?
Für die Kunststoffstaub-Absaugung an automatisierten Schleifmaschinen sind drei Prinzipien relevant: die quellennahe Erfassung direkt an der Maschine, die Hallenabsaugung als Ergänzung sowie zentrale Absauganlagen für mehrere Bearbeitungsstationen. Die quellennahe Erfassung ist dabei die effektivste Methode, da sie Staub unmittelbar am Entstehungsort erfasst, bevor er sich in der Hallenluft verteilt.
In automatisierten Fertigungslinien sind folgende Erfassungsprinzipien verbreitet:
- Integrierte Absaughauben: Direkt in die Schleifmaschine eingebaut, oft als Ringdüse oder Saughaube um das Werkzeug

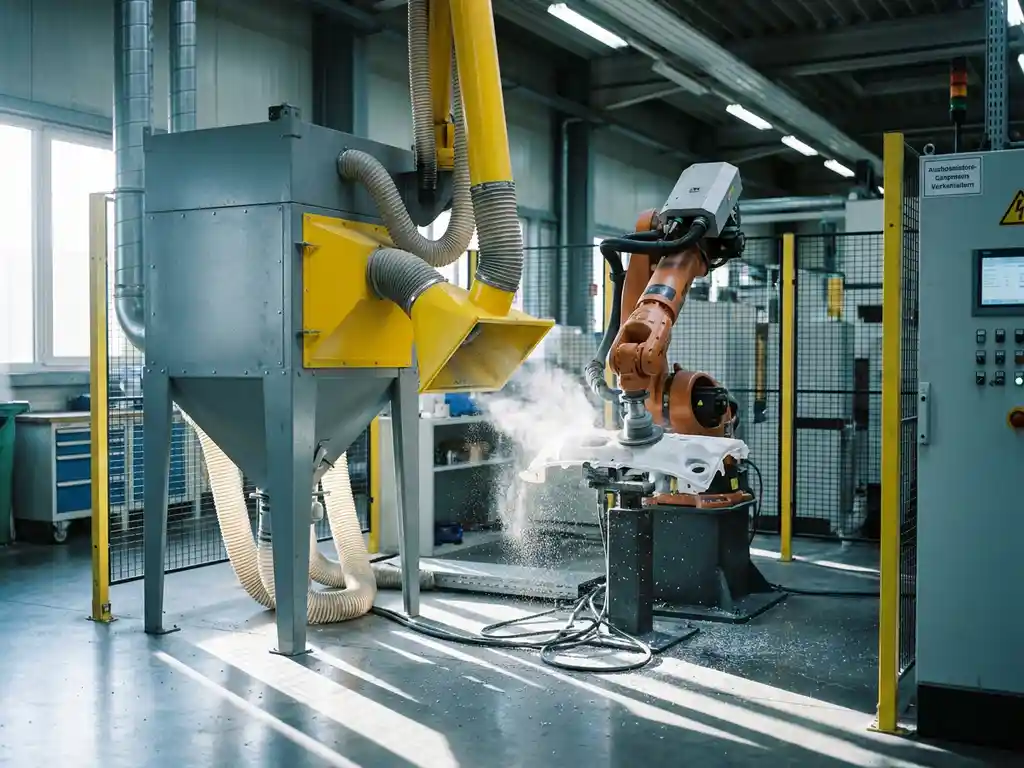

- Absaugrahmen und Kabinen: Umhausung des Bearbeitungsbereichs mit integrierter Absaugung, besonders beim Roboterschleifen
- Punkt- und Schlitzabsaugung: Flexible Rohrsysteme, die auf die Bearbeitungsposition ausgerichtet werden
Entscheidend ist der Erfassungsgrad. Nach DGUV Regel 109-002 muss die Absaugung so ausgelegt sein, dass der Arbeitsplatzgrenzwert (AGW) für den jeweiligen Staubtyp sicher eingehalten wird. Bei A-Staub gilt ein AGW von 1,25 mg/m³ nach TRGS 900. Die industriellen Absauganwendungen müssen diesen Grenzwert zuverlässig unterschreiten.
Welche Filtertechnologien kommen beim Kunststoffstaub zum Einsatz?
Für die Filtration von Kunststoffstaub aus Schleifprozessen sind Patronenfilter und Schlauchfilter die am häufigsten eingesetzten Technologien. Sie scheiden Feinstäube bis in den Submikrometerbereich ab und sind für den Dauerbetrieb in automatisierten Anlagen geeignet. Bei elektrostatisch aufgeladenem Kunststoffstaub sind antistatische Filtermedien erforderlich.
Patronenfilter für Feinstäube
Patronenfilter mit Oberflächenfiltration sind besonders geeignet, wenn der Staub fein und trocken ist. Sie ermöglichen eine kontinuierliche Abreinigung per Druckluft (Jet-Pulse-Verfahren), was den Filterwiderstand konstant hält und die Standzeit verlängert. Für Stäube der Kategorie M (mittlere Gefährdung) müssen Filter mit einer Abscheideleistung von mindestens 99,9 % eingesetzt werden.
Schlauchfilter für größere Volumenströme
Bei hohen Volumenströmen, wie sie in vollautomatisierten Fertigungslinien mit mehreren Schleifstationen auftreten, kommen Schlauchfilter zum Einsatz. Sie bieten eine große Filterfläche bei kompakter Bauweise und sind wartungsarm. Für CFK-Staub sind leitfähige Filtermedien und eine ATEX-konforme Ausführung der gesamten Anlage zu prüfen.
Für Stäube der Kategorie H (hohe Gefährdung, z. B. krebsverdächtige Harze) sind HEPA-Filter der Klasse H13 oder H14 vorgeschrieben. Die Filterauswahl ist immer auf Basis einer Gefährdungsbeurteilung nach TRGS 910 festzulegen.
Wie wird eine Absauganlage an automatisierte Fertigungslinien angebunden?
Eine Absauganlage für automatisierte Kunststoffschleifprozesse wird über eine Steuerungsschnittstelle in die Maschinensteuerung der Fertigungslinie eingebunden. Die Absaugung startet und stoppt synchron mit der Bearbeitungsmaschine, was Energie spart und die Filterstandzeit verlängert. Moderne Anlagen kommunizieren über Profibus, Profinet oder digitale I/O-Signale mit der übergeordneten SPS.
Folgende Anbindungsoptionen sind in der Praxis relevant:
- Vollautomatischer Start/Stopp: Die Absauganlage wird über ein Startsignal der Schleifmaschine aktiviert, kein manueller Eingriff erforderlich
- Volumenstromregelung per Frequenzumrichter: Der Luftvolumenstrom wird bedarfsgerecht geregelt, abhängig davon, wie viele Stationen gleichzeitig aktiv sind
- Differenzdrucküberwachung: Sensoren melden den Filterzustand an die Steuerung; bei erhöhtem Differenzdruck wird Wartungsbedarf signalisiert
- Ferndiagnose und Datenschnittstellen: Betriebsdaten wie Volumenstrom, Filterdruck und Laufzeit können an übergeordnete Systeme übertragen werden
Für Betreiber, die mehrere Schleifstationen betreiben, lohnt sich die Betrachtung eines zentralen Rohrleitungssystems. Dabei werden alle Erfassungsstellen über ein Kanalnetz an eine zentrale Filteranlage für Kunststoffbearbeitung angeschlossen.
Welche Normen und Vorschriften gelten für die Absaugung von Kunststoffstaub?
Für die Absaugung von Kunststoffstaub in automatisierten Schleifprozessen gelten in Deutschland mehrere verbindliche Regelwerke. Zentral sind die TRGS 900 (Arbeitsplatzgrenzwerte), die DGUV Regel 109-002 sowie die Maschinenrichtlinie 2006/42/EG für integrierte Absaugeinrichtungen. Bei brennbaren Stäuben ist zusätzlich die ATEX-Richtlinie 2014/34/EU zu beachten.
Die wichtigsten Vorgaben im Überblick:
- TRGS 900: Legt den AGW für A-Staub auf 1,25 mg/m³ fest; für spezifische Kunststoffstäube können niedrigere Grenzwerte gelten
- TRGS 910: Regelt krebserzeugende Stoffe; bei Epoxidharzen und bestimmten Duroplasten relevant
- DGUV Regel 109-002: Technische Anforderungen an Absauganlagen für Schleifprozesse
- DIN EN ISO 21904: Norm für Schweißrauch-Absauggeräte; die Filterklassen W1/W2/W3 nach dieser Norm gelten ausschließlich für Schweißrauch und sind für Kunststoffschleifstaub nicht anwendbar
- ATEX 2014/34/EU: Gilt bei brennbaren Kunststoffstäuben (z. B. bestimmte Thermoplaste) für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen
Betriebe, die bei einer BG-Prüfung keine ausreichende Absaugtechnik nachweisen können, riskieren Bußgelder, Auflagen und im Schadensfall die persönliche Haftung verantwortlicher Führungskräfte. Die Gefährdungsbeurteilung nach ArbSchG ist die Grundlage für jede Geräte- und Filterauswahl und muss dokumentiert vorliegen.
Wann lohnt sich eine zentrale Absauganlage gegenüber dezentralen Geräten?
Eine zentrale Absauganlage lohnt sich, wenn drei oder mehr Schleifstationen betrieben werden, ein kontinuierlicher Schichtbetrieb stattfindet oder der Platzbedarf an den einzelnen Maschinen begrenzt ist. Dezentrale Geräte sind dagegen sinnvoll bei einzelnen Arbeitsplätzen, wechselnden Standorten oder wenn Stationen räumlich weit voneinander entfernt sind.
Die Entscheidung hängt von mehreren Faktoren ab:
- Anzahl der Stationen: Ab drei bis vier gleichzeitig betriebenen Schleifstationen ist ein zentrales System wirtschaftlicher
- Gleichzeitigkeitsfaktor: Laufen nicht alle Stationen gleichzeitig, kann der Gleichzeitigkeitsfaktor die benötigte Anlagengröße um bis zu 40 % reduzieren
- Energiekosten: Zentrale Anlagen mit Frequenzumrichter und bedarfsgeregeltem Volumenstrom sind im Dauerbetrieb oft energieeffizienter als mehrere dezentrale Geräte
- Wartungsaufwand: Ein zentrales Filter- und Entstaubersystem ist einfacher zu warten als viele einzelne Geräte
- Platzverhältnisse: Zentrale Anlagen können außerhalb der Produktionshalle, z. B. auf dem Dach oder in einem Technikraum, installiert werden
Für Betreiber in der Kunststoffverarbeitung, die mehrere automatisierte Schleiflinien betreiben, bietet die zentrale Lösung in der Regel die bessere Kosten-Nutzen-Bilanz über den gesamten Betriebszeitraum. Die Auslegung des Volumenstroms muss dabei auf Basis der tatsächlichen Gleichzeitigkeit und des Werkstoffspektrums erfolgen.
Wie ULMATEC bei der Absaugung von Kunststoffschleifprozessen unterstützt
Für Betreiber in der Kunststoffverarbeitung, die Absaugung für automatisierte Schleifprozesse normenkonform auslegen müssen, analysiert ULMATEC den jeweiligen Werkstoff, Prozess und Volumenstrom und entwickelt, fertigt und montiert die passende Absauganlage. Auslegung, Fertigung, Montage und Inbetriebnahme erfolgen aus einer Hand, hergestellt in Deutschland.
Konkret bedeutet das:
- Auslegung der Erfassungseinrichtungen direkt an der Schleifmaschine, abgestimmt auf den Automatisierungsgrad der Fertigungslinie
- Auswahl aus über 100 Filterkombinationen, darunter antistatische Patronenfilter, HEPA-Stufen für H-Stäube und ATEX-konforme Ausführungen
- Zentrale Absauganlagen für Volumenströme von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- Steuerungsanbindung an bestehende SPS-Systeme über Profinet, Profibus oder digitale Schnittstellen
- Vollständige technische Dokumentation für Gefährdungsbeurteilung, BG-Prüfung und Fördermittelanträge (BAFA, KfW)
Sprechen Sie uns an, wenn Sie Absaugbedarf für Kunststoffschleifprozesse haben. Nehmen Sie Kontakt auf und schildern Sie Ihren Prozess. Wir legen gemeinsam mit Ihnen die passende Anlage aus – einen ersten Überblick über das gesamte Spektrum unserer Absauganlagen finden Sie auf unserer Website.
