Welche Absaugtechnik eignet sich für das Vibrationsschleifen von Metallteilen?

Für das Vibrationsschleifen von Metallteilen eignet sich in den meisten Fällen ein Entstauber mit Trockenfilter der Filterklasse M oder H, ergänzt durch eine direkte Absaughaube an der Schleifmaschine. Welche genaue Anlage erforderlich ist, hängt vom Werkstoff, dem entstehenden Schadstoff und dem geltenden Grenzwert nach TRGS 900 bzw. TRGS 561 ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen zur Absaugtechnik beim Vibrationsschleifen systematisch.

Welche Stäube und Schadstoffe entstehen beim Vibrationsschleifen?

Beim Vibrationsschleifen von Metallteilen entstehen feiner Metallstaub, Schleifmittelabrieb und Kühlschmierstoffaerosole. Bei bestimmten Werkstoffen kommen krebserzeugende Substanzen hinzu. Art und Konzentration der Schadstoffe hängen direkt vom verarbeiteten Metall und dem eingesetzten Schleifmittel ab.

Typische Herausforderung: Vibrationsschleifmaschinen arbeiten kontinuierlich und erzeugen dabei einen gleichmäßigen, feinen Staubstrom. Dieser Staub ist oft kleiner als 10 Mikrometer und damit lungengängig. Bei der Bearbeitung von Stahl können Chrom(VI)-Verbindungen entstehen, für die das Minimierungsgebot nach TRGS 561 gilt. Das bedeutet: Emissionen sind technisch so weit wie möglich zu reduzieren, unabhängig davon, ob der Grenzwert von 0,01 mg/m³ bereits unterschritten wird.

Bei der Bearbeitung reaktiver Metalle wie Aluminium, Magnesium oder Titan besteht zusätzlich Explosionsgefahr. Hier gelten die Anforderungen der ATEX-Richtlinie, und die Wahl der Absaugtechnik muss entsprechend angepasst werden. Für diese Werkstoffe ist ein Nassabscheider oft die sicherere Technologieoption, da er reaktive Stäube binden und das Explosionsrisiko reduzieren kann.

Welche Absaugtechnik eignet sich am besten für Schleifstaub?

Für das Absaugen von Schleifstaub beim Vibrationsschleifen eignet sich in der Regel ein Entstauber mit Trockenfilter, ausgelegt für den spezifischen Volumenstrom der Maschine. Bei krebserzeugenden Stäuben ist ein zertifiziertes System mit Filterklasse H nach DIN EN 60335-2-69 Pflicht.

Die Auswahl der richtigen Absauganlage folgt einem klaren Prozess:

1. Gefährdungsbeurteilung erstellen: Welcher Werkstoff wird bearbeitet? Welche Schadstoffe entstehen? Gilt ein spezifischer Grenzwert nach TRGS 900?
2. Volumenstrom bestimmen: Wie viele Maschinen werden angeschlossen? Welcher Luftvolumenstrom ist erforderlich, um eine ausreichende Erfassungsgeschwindigkeit zu erreichen?
3. Filterklasse festlegen: Klasse M für Stäube mit einem Grenzwert über 0,1 mg/m³, Klasse H für krebserzeugende oder besonders feine Stäube.
4. Technologie wählen: Trockenfilter für trockene Metallstäube, Nassabscheider für reaktive oder brandgefährliche Stäube.

Betriebe, die bei einer BG-Prüfung keine ausreichende Absaugtechnik nachweisen können, riskieren Bußgelder, Auflagen und im Schadensfall die persönliche Haftung verantwortlicher Führungskräfte.

Für Betreiber in der Metallbearbeitung, die mehrere Vibrationsschleifmaschinen betreiben, kann eine zentrale Absauganlage wirtschaftlicher sein als mehrere dezentrale Geräte. Zentrale Systeme lassen sich auf Luftvolumenströme von 3.000 bis 250.000 m³/h auslegen und decken damit auch größere Produktionshallen zuverlässig ab.

Wie wird eine Absauganlage an Vibrationsschleifmaschinen angeschlossen?

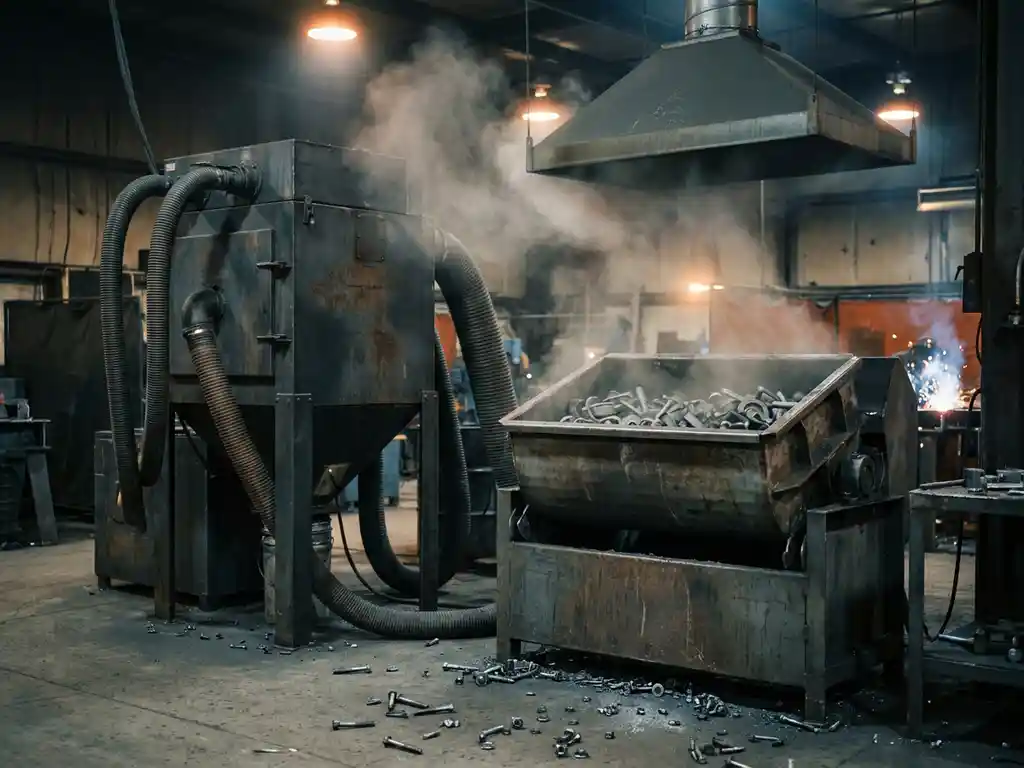

Eine Absauganlage wird über eine Erfassungshaube oder einen Absaugstutzen direkt an der Schleifmaschine angeschlossen. Die Haube wird so positioniert, dass der entstehende Staub unmittelbar an der Entstehungsquelle erfasst wird, bevor er in die Raumluft gelangt.

Der Anschluss erfolgt in drei Schritten:

1. Erfassungselement wählen: Bei Vibrationsschleifmaschinen sind Absaugeinhausungen oder Absaugkästen üblich, die die Maschine möglichst vollständig umschließen. Je dichter die Umhausung, desto geringer der notwendige Volumenstrom.
2. Rohrleitungssystem verlegen: Flexible Schläuche oder starre Rohre verbinden die Maschine mit der Filteranlage. Der Leitungsquerschnitt muss so berechnet sein, dass die Strömungsgeschwindigkeit ausreicht, um Staubablagerungen in der Leitung zu vermeiden. Richtwert: mindestens 20 m/s für Metallstaub.
3. Anlage in Betrieb nehmen und messen: Nach dem Anschluss wird der tatsächliche Volumenstrom gemessen und mit dem Auslegungswert abgeglichen. Eine Nachjustierung ist häufig erforderlich.

Wichtig: Die DGUV Regel 109-002 gibt vor, dass Absauganlagen regelmäßig auf ihre Wirksamkeit geprüft werden müssen. Eine einmalige Inbetriebnahme reicht nicht aus.

Welche Filterklasse ist für Metallschleifstaub vorgeschrieben?

Für Metallschleifstaub ist mindestens Filterklasse M nach DIN EN 60335-2-69 vorgeschrieben, wenn der Grenzwert des Staubs über 0,1 mg/m³ liegt. Bei krebserzeugenden Stäuben, etwa bei Chrom(VI)-haltigen Verbindungen, ist Filterklasse H nach DIN EN 60335-2-69 Pflicht.

Die Klassifizierung im Überblick:

• Klasse M (Medium): Abscheidegrad mindestens 99,9 % für Partikel ab 0,5 µm. Geeignet für Stäube mit einem Grenzwert über 0,1 mg/m³, z. B. allgemeiner Stahlstaub ohne krebserzeugende Anteile.
• Klasse H (High): Abscheidegrad mindestens 99,995 %. Erforderlich für krebserzeugende, mutagene oder reproduktionstoxische Stäube sowie für Stäube mit einem Grenzwert unter 0,1 mg/m³.
• W3-Zertifizierung nach DIN EN ISO 21904: Pflichtanforderung für Absauganlagen, die beim Schweißen eingesetzt werden, bei denen krebserzeugende Stoffe entstehen können. Die W3-Klasse stellt sicher, dass die Anlage auch im Dauerbetrieb keine gefährlichen Partikel in die Raumluft zurückgibt.

Die Grundlage für die Wahl der richtigen Filterklasse ist immer die Gefährdungsbeurteilung. Ohne eine dokumentierte Beurteilung des Werkstoffs und der entstehenden Schadstoffe lässt sich keine rechtssichere Entscheidung treffen. Informationen zu den relevanten Anwendungen helfen dabei, den richtigen Ausgangspunkt zu finden.

Kann eine Absauganlage beim Vibrationsschleifen Energie zurückgewinnen?

Ja, eine Absauganlage beim Vibrationsschleifen kann Energie zurückgewinnen. Moderne Anlagen lassen sich mit Wärmerückgewinnungsmodulen ausstatten, die die aus der Halle abgesaugte Luft nach der Filtration wieder zuführen oder die Abwärme für Heizzwecke nutzen.

Zwei Ansätze sind in der Praxis verbreitet:

• Umluftbetrieb: Die gereinigte Luft wird nach der Filtration direkt in die Halle zurückgeführt. Das spart Heizenergie, weil keine Außenluft erwärmt werden muss. Voraussetzung ist, dass die Filteranlage die gesetzlichen Anforderungen für den Umluftbetrieb erfüllt, insbesondere bei krebserzeugenden Stäuben.
• Wärmetauscher: Die Abluft wird nach außen geführt, aber die enthaltene Wärme wird über einen Wärmetauscher zurückgewonnen und für die Hallenheizung genutzt. Dieser Ansatz ist auch bei Stäuben möglich, bei denen Umluftbetrieb nicht zulässig ist.

Beide Varianten reduzieren den Energieverbrauch messbar. In Betrieben mit langen Maschinenlaufzeiten amortisieren sich die Mehrkosten für ein Wärmerückgewinnungssystem häufig innerhalb weniger Jahre. Förderprogramme wie BAFA und KfW können die Investition zusätzlich unterstützen. Für eine genaue Berechnung des Einsparpotenzials ist eine Auslegung auf Basis des tatsächlichen Volumenstroms und der Betriebsstunden erforderlich.

So unterstützt ULMATEC bei der Absaugtechnik für das Vibrationsschleifen

Für Betreiber in der Metallbearbeitung, die beim Vibrationsschleifen Schleifstaub sicher und normkonform absaugen müssen, analysiert ULMATEC den jeweiligen Werkstoff, Prozess und Volumenstrom und entwickelt, fertigt und montiert die passende Absauganlage dazu. Auslegung, Fertigung, Montage und Inbetriebnahme erfolgen aus einer Hand, hergestellt in Deutschland.

Was wir konkret leisten:

• Auslegung der Absauganlage auf Basis der Gefährdungsbeurteilung und des erforderlichen Volumenstroms
• Auswahl aus über 100 Filterkombinationen, abgestimmt auf den jeweiligen Werkstoff und die geltende Filterklasse (M oder H)
• W3-zertifizierte Systeme nach DIN EN ISO 21904 für Schweißrauchabsaugung bei krebserzeugenden Stäuben
• Nassabscheider für reaktive Metalle wie Aluminium, Magnesium oder Titan
• Integration von Wärmerückgewinnung und Hallenlüftung in die Absauganlage
• Unterstützung bei der Beantragung von BAFA- und KfW-Fördermitteln
• Lieferung inklusive vollständiger technischer Dokumentation für BG-Prüfungen

Sprechen Sie uns an, wenn Sie die Absaugtechnik für Ihre Vibrationsschleifmaschinen auslegungssicher klären möchten. Einen umfassenden Überblick über unsere Absauganlagen finden Sie auf unserer Website. Nehmen Sie direkt Kontakt mit uns auf und schildern Sie Ihren Prozess. Wir melden uns mit einer konkreten technischen Einschätzung.
