Metallstaub entsteht bei nahezu jedem spanabhebenden oder thermischen Prozess in der Fertigung: beim Schleifen, Fräsen, Schweißen, Laserschneiden oder Stanzen. Was viele Betreiber unterschätzen: Dieser Staub ist nicht nur ein Hygieneproblem, sondern ein ernstes Sicherheits- und Gesundheitsrisiko mit klaren gesetzlichen Konsequenzen. Wer die Metallstaubabsaugung in seinem Betrieb professionell lösen will, muss verstehen, wie eine Absauganlage technisch funktioniert, welche Normen gelten und wie man das richtige System auswählt.
Dieser Artikel beantwortet die wichtigsten Fragen rund um die Metallstaubabsaugung – von der Gefährdungsbeurteilung bis zur Systemauswahl. Die Antworten richten sich an Produktionsleiter, Betriebsleiter und Sicherheitsbeauftragte, die konkrete Entscheidungen treffen müssen.
Was ist Metallstaub und warum ist er in der Fertigung gefährlich?
Metallstaub besteht aus feinsten Partikeln, die bei der mechanischen Bearbeitung oder thermischen Behandlung von Metallen freigesetzt werden. Er gilt als gefährlich, weil er lungengängig ist, krebserregende Inhaltsstoffe enthalten kann und ab bestimmten Konzentrationen explosionsfähige Gemische bildet. Die Gefahr ist unsichtbar: Partikel unter 10 Mikrometern dringen tief in die Atemwege ein, ohne dass der Mensch sie wahrnimmt.
Gesundheitliche Risiken
Typische Schadstoffe in Metallstaub sind Chrom(VI)-Verbindungen beim Schweißen von Edelstahl, Nickeloxide, Manganverbindungen und Aluminiumstaub. Diese Stoffe stehen unter dem Verdacht, Atemwegserkrankungen, Lungenkrebs und chronische Vergiftungen zu verursachen. Die TRGS 900 und die TRGS 559 legen Arbeitsplatzgrenzwerte (AGW) fest, die eingehalten werden müssen.
Explosionsrisiko
Bestimmte Metallstäube, darunter Aluminium, Magnesium und Titan, bilden in Verbindung mit Luft explosionsfähige Gemische. Nach der ATEX-Richtlinie müssen Bereiche, in denen solche Stäube auftreten, klassifiziert und die eingesetzten Anlagen entsprechend zugelassen sein. Staubexplosionen in der Metallbearbeitung sind keine Theorie, sondern dokumentierte Betriebsunfälle mit schwerwiegenden Folgen.
Wie funktioniert eine Absauganlage für Metallstaub technisch?
Eine Absauganlage für Metallstaub funktioniert nach dem Prinzip: Erfassung an der Entstehungsquelle, Transport über ein Rohrleitungssystem, Abscheidung im Filter und Rückführung oder Abführung der gereinigten Luft. Das System besteht aus Erfassungselementen, Leitungen, einem Ventilator und einer Filtereinheit.
Erfassung an der Quelle

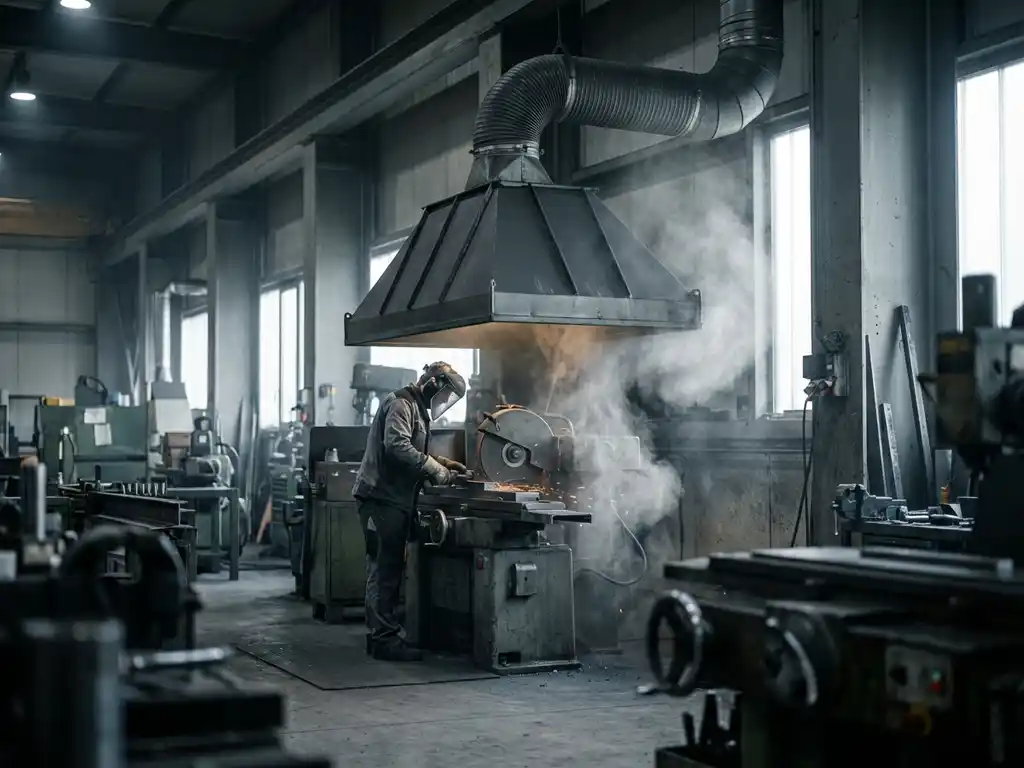

Der effektivste Punkt zur Staubabsaugung ist direkt an der Bearbeitungsmaschine oder am Werkzeug. Saugdüsen, Absaughauben oder integrierte Maschinenabsaugungen erfassen den Staub, bevor er sich in der Hallenluft verteilt. Je näher die Erfassung an der Entstehungsquelle liegt, desto geringer muss der Volumenstrom sein, um denselben Reinigungseffekt zu erzielen.
Transport und Volumenstrom
Der Staub wird durch Unterdruck im Rohrleitungssystem zur Filtereinheit transportiert. Der benötigte Volumenstrom in Kubikmetern pro Stunde hängt von der Anzahl der Absaugstellen, dem Gleichzeitigkeitsfaktor und der Art des Prozesses ab. Ein häufig unterschätzter Faktor: Wenn nicht alle Absaugstellen gleichzeitig genutzt werden, kann die Anlage deutlich kleiner dimensioniert werden.
Filtration und Luftrückführung
Im Filtergehäuse wird der staubbeladene Luftstrom verlangsamt, und die Partikel lagern sich am Filtermedium ab. Gereinigte Luft kann entweder in die Halle zurückgeführt oder nach außen abgeleitet werden. Die Rückführung in die Halle ist energieeffizient, setzt aber voraus, dass der Filter die gesetzlichen Reinhalteanforderungen erfüllt.
Welche Filterarten eignen sich für die Metallstaubabsaugung?
Für die Metallstaubfiltration eignen sich je nach Partikelgröße, Staubart und Prozess vor allem Trockenfilter mit Kartuschen oder Schlauchfiltern, Nassabscheider bei funkenbildenden Prozessen sowie Kombinationssysteme mit Vorabscheider. Die Wahl des richtigen Filtermediums ist entscheidend für Abscheidegrad, Standzeit und Betriebssicherheit.
Kartuschenfiltration
Kartuschenfilter sind die am häufigsten eingesetzte Technologie in der Fertigung. Sie bieten eine hohe Filteroberfläche bei kompakter Bauform und eignen sich für trockene, nicht klebrige Metallstäube. Durch automatische Abreinigung per Druckluftimpuls (Jet-Pulse) wird das Filtermedium regeneriert, was die Standzeit erhöht und den Druckverlust konstant hält.
Schlauchfilter und Nassabscheider
Schlauchfilter kommen bei großen Volumenströmen und hohen Staubmengen zum Einsatz. Nassabscheider sind die richtige Wahl, wenn Funken oder glühende Partikel im Luftstrom auftreten, zum Beispiel beim Trennschleifen oder Plasmaschneiden. Sie scheiden den Staub durch Kontakt mit Wasser ab und minimieren so das Brandrisiko. Typische Herausforderung: Die Entsorgung des Schlammwassers muss geregelt sein.
Vorfilter und Mehrstufensysteme
Bei der groben Vorabscheidung von Spänen oder größeren Partikeln empfiehlt sich ein Zyklon- oder Schwerkraftabscheider als erste Stufe. Mehrstufige Systeme schützen den Hauptfilter und verlängern dessen Standzeit erheblich. Für Stäube mit Partikeln unter einem Mikrometer, etwa bei Laserschneidprozessen, sind zusätzliche HEPA-Nachfilter erforderlich.
Welche Normen und Vorschriften gelten für die Metallstaubabsaugung?
Für die Metallstaubabsaugung gelten in Deutschland mehrere verbindliche Regelwerke: die TRGS 900 (Arbeitsplatzgrenzwerte), die TRGS 559 (mineralischer Staub), die DGUV-Regel 109-001 sowie die ATEX-Richtlinien 2014/34/EU und 1999/92/EG. Betreiber sind verpflichtet, eine Gefährdungsbeurteilung durchzuführen und geeignete technische Schutzmaßnahmen umzusetzen.
TRGS und Grenzwerte
Die TRGS 900 legt allgemeine Arbeitsplatzgrenzwerte für Gefahrstoffe fest. Für alveolengängigen Staub (A-Staub) gilt ein allgemeiner Grenzwert von 1,25 mg/m³. Bei Chrom(VI)-Verbindungen liegt der Grenzwert deutlich darunter. Betreiber müssen durch Messungen oder Berechnungen nachweisen, dass diese Werte am Arbeitsplatz eingehalten werden.
ATEX-Pflichten
Nach der ATEX-Richtlinie müssen Bereiche mit explosionsfähigen Staubgemischen in Zonen eingeteilt werden (Zone 20, 21, 22). Absauganlagen, die in diesen Zonen eingesetzt werden oder explosionsfähige Stäube fördern, müssen ATEX-zertifiziert sein. Das gilt für die gesamte Anlage: Ventilator, Filtergehäuse, Steuerung und elektrische Komponenten. Ein Absaugsystem für die Metallbearbeitung ohne ATEX-Eignung in einem klassifizierten Bereich ist ein Rechtsverstoß.
DGUV und Betreiberpflichten
Die DGUV-Regeln konkretisieren die Anforderungen aus dem Arbeitsschutzgesetz für spezifische Branchen und Tätigkeiten. Betreiber sind verpflichtet, technische Schutzmaßnahmen vor organisatorischen und persönlichen Schutzmaßnahmen einzusetzen. Eine funktionierende industrielle Absaugtechnik ist damit nicht optional, sondern gesetzlich vorgeschrieben.
Wie wählt man die richtige Absauganlage für die Metallbearbeitung aus?
Die richtige Absauganlage für die Metallbearbeitung wählt man anhand von fünf Kerninformationen: dem benötigten Luftvolumen, der genauen Prozessbeschreibung, dem Gleichzeitigkeitsfaktor der Absaugstellen, dem verfügbaren Budget und dem geplanten Projektzeitplan. Fehlt eine dieser Angaben, ist eine belastbare Auslegung nicht möglich.
Luftvolumen und Gleichzeitigkeitsfaktor
Das benötigte Luftvolumen in m³/h ist der wichtigste Auslegungsparameter. Es hängt von der Anzahl der Absaugstellen, der Erfassungsgeometrie und den prozessspezifischen Emissionsmengen ab. Der Gleichzeitigkeitsfaktor beschreibt, wie viele Absaugstellen zur selben Zeit aktiv sind. Wenn nur 60 Prozent der Stellen gleichzeitig genutzt werden, kann die Anlage entsprechend kleiner dimensioniert werden, was direkte Kosteneinsparungen bedeutet.
Prozessbeschreibung als Grundlage
Welches Material wird bearbeitet? Welcher Prozess erzeugt den Staub: Schleifen, Fräsen, Schweißen, Laserschneiden? Entstehen Funken oder glühende Partikel? Ist der Staub explosionsgefährlich? Diese Fragen bestimmen, welche Filterart, welche ATEX-Kategorie und welches Sicherheitskonzept erforderlich sind. Ohne präzise Prozessbeschreibung riskiert man eine unter- oder überdimensionierte Anlage.
Zentrale vs. dezentrale Absaugung
Zentrale Absauganlagen versorgen mehrere Maschinen über ein gemeinsames Rohrleitungsnetz und eignen sich für Betriebe mit vielen Bearbeitungsstellen. Dezentrale Einheiten stehen direkt an der Maschine und bieten mehr Flexibilität in kleineren Betrieben oder bei wechselnden Arbeitsplätzen. Die Entscheidung hängt von der Hallengröße, der Anzahl der Quellen und dem Gleichzeitigkeitsfaktor ab.
Was kostet eine Absauganlage für Metallstaub in der Fertigung?
Die Kosten für eine Absauganlage für Metallstaub in der Fertigung variieren erheblich – je nach Volumenstrom, Filterart, ATEX-Anforderungen und Installationsaufwand. Einfache dezentrale Einheiten beginnen im niedrigen vierstelligen Bereich, während zentrale Absaugsysteme für größere Fertigungen schnell fünf- bis sechsstellige Investitionssummen erreichen können.
Kostenfaktoren im Überblick
- Volumenstrom: Größere Luftmengen erfordern leistungsstärkere Ventilatoren und größere Filtergehäuse.
- ATEX-Ausführung: Explosionsgeschützte Komponenten erhöhen den Anlagenpreis spürbar.
- Filtermedium: HEPA-Nachfilter oder Spezialmedien für krebserregende Stäube kosten mehr als Standardfilter.
- Rohrleitungsnetz: Bei zentralen Anlagen ist die Installation des Leitungsnetzes oft der größte Kostenblock.
- Steuerung und Monitoring: Frequenzumrichter, Differenzdrucküberwachung und Fernwartungsfunktionen erhöhen den Preis, senken aber die Betriebskosten.
Betriebskosten nicht vergessen
Neben der Investition zählen die laufenden Betriebskosten: Energieverbrauch, Filterwechsel, Wartung und Entsorgung. Eine gut ausgelegte Anlage mit Frequenzumrichter und automatischer Abreinigung amortisiert sich durch niedrigere Energiekosten schneller als eine überdimensionierte Standardanlage. Eine Wärmerückgewinnung aus der Abluft kann die Betriebskosten zusätzlich senken.
Förderung und Finanzierung
Absauganlagen für Metallstaub sind in der Regel förderfähig. Über BAFA und KfW können Betriebe Zuschüsse oder günstige Kredite für energieeffiziente Lüftungs- und Filtertechnik beantragen. Die genauen Förderbedingungen hängen von der Anlagentechnik und dem Verwendungszweck ab. Es lohnt sich, vor der Investition eine Förderprüfung durchzuführen.
Wie ULMATEC bei der Metallstaubabsaugung unterstützt
Für Betreiber in der Metallfertigung, die eine rechtssichere und effiziente Staubabsaugung realisieren müssen, bieten wir von ULMATEC Filtration konkrete technische Lösungen aus einer Hand. Unsere Absauganlagen werden nach Ihren Prozessanforderungen ausgelegt – nicht nach einem Standardkatalog.
- Modulares Baukastensystem mit über 10 Millionen Systemvarianten für Volumenströme von 500 bis 100.000 m³/h
- Zentrale Absauganlagen in den Größen S bis XXL für Luftvolumen bis 250.000 m³/h
- ATEX-zertifizierte Ausführungen für explosionsgefährdete Bereiche nach DGUV und TRGS
- Auswahl aus über 100 Filterkombinationen für jede Staubart und jeden Prozess
- Angebotserstellung innerhalb von 24 Stunden auf Basis Ihrer Prozessdaten
- Vollständiger 360-Grad-Service: Engineering, Fertigung, Montage, Dokumentation und Förderberatung (BAFA, KfW)
Typische Herausforderung: Viele Betriebe kennen ihren benötigten Volumenstrom nicht und wissen nicht, ob ihre aktuelle Anlage die gesetzlichen Anforderungen erfüllt. Genau hier setzen wir an. Nehmen Sie jetzt Kontakt mit unserem Team auf und erhalten Sie eine belastbare Auslegungsgrundlage für Ihre Metallstaubabsaugung.
