Industrielle Absauganlagen sind ein zentrales Werkzeug für sicheres und regelkonformes Arbeiten in der Produktion. Wer in der Metallfertigung, Holzverarbeitung oder Chemieindustrie tätig ist, steht täglich vor der Frage: Wie schütze ich meine Mitarbeiter vor Staub, Rauch und Aerosolen? Die Antwort liegt in einer gut geplanten und korrekt dimensionierten industriellen Absauganlage. Dieser Artikel erklärt, wie eine solche Anlage aufgebaut ist, wie sie funktioniert und wann ein Betrieb sie wirklich braucht.
Die Grundlage für gute Entscheidungen in der Absaugtechnik ist technisches Verständnis. Egal, ob es um Anwendungen wie Schweißrauch absaugen, Schleifen oder Holzstaub erfassen geht: Die Funktionsweise bleibt im Kern dieselbe. Die folgenden Fragen beantworten das Wichtigste kompakt und praxisnah.
Was ist eine industrielle Absauganlage?
Eine industrielle Absauganlage ist ein technisches System zur Erfassung, Ableitung und Filtration von luftgetragenen Schadstoffen wie Staub, Rauch, Aerosolen und Dämpfen, die bei industriellen Prozessen entstehen. Sie schützt Mitarbeiter vor gesundheitsschädlichen Emissionen, erfüllt gesetzliche Anforderungen gemäß DGUV und TRGS und hält die Luft am Arbeitsplatz unterhalb der geltenden Grenzwerte.
Im Unterschied zu einer einfachen Raumlüftung erfasst eine industrielle Absauganlage Schadstoffe direkt an der Entstehungsquelle. Das ist entscheidend, denn nur so lassen sich gefährliche Konzentrationen zuverlässig vermeiden. Typische Einsatzgebiete sind Schweißarbeitsplätze, Schleifstationen, Holzbearbeitungsmaschinen, chemische Prozesse und Laserschneidanlagen.
Der Begriff Absaugtechnik umfasst dabei sowohl dezentrale Einzelgeräte für einzelne Arbeitsplätze als auch zentrale Absauganlagen, die ganze Produktionshallen versorgen. Entscheidend für die Wahl des Systems sind der Schadstoff, der Prozess und die Anzahl der gleichzeitig betriebenen Absaugstellen.
Wie funktioniert eine Absauganlage technisch gesehen?

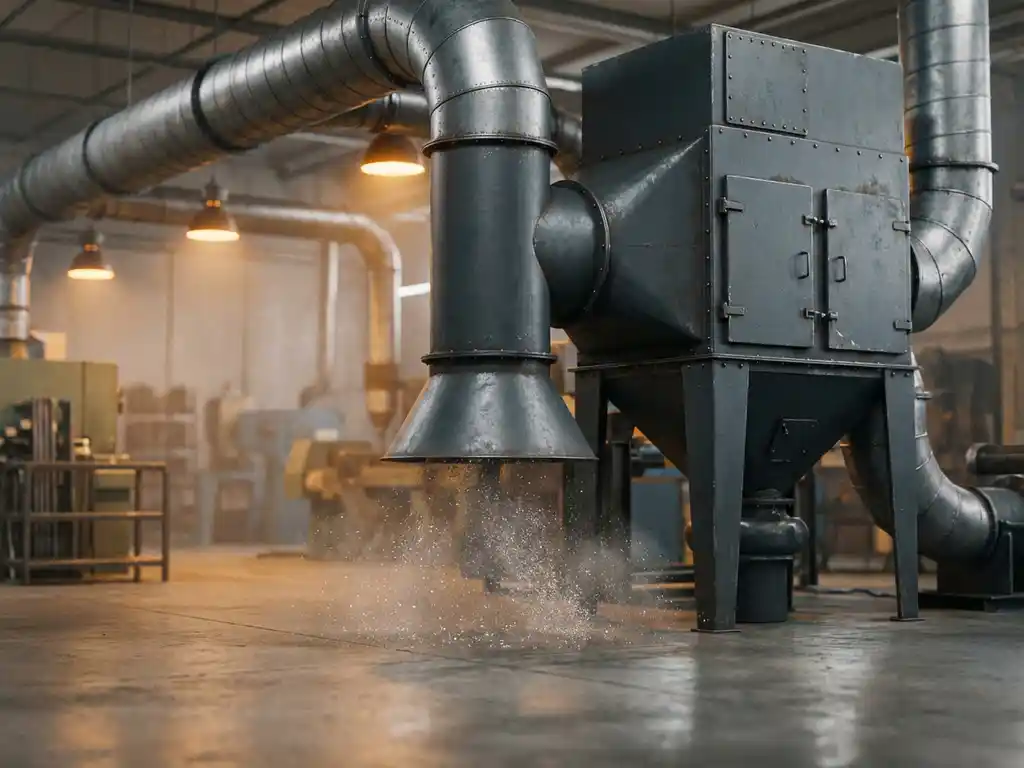

Eine Absauganlage funktioniert nach dem Prinzip: Erfassung, Transport, Filtration, Rückführung oder Ableitung. Ein Ventilator erzeugt einen Unterdruck, der kontaminierte Luft über Erfassungselemente ansaugt. Diese Luft wird über ein Rohrleitungssystem zum Filtersystem geleitet, dort gereinigt und anschließend entweder zurück in den Raum geführt oder ins Freie abgeleitet.
Schritt 1: Erfassung an der Quelle
Die Erfassung beginnt direkt am Entstehungsort des Schadstoffs. Absaugdüsen, Erfassungshauben oder integrierte Maschinenabsaugungen nehmen Staub, Rauch oder Dämpfe auf, bevor sie sich in der Raumluft verteilen. Je näher die Erfassungsstelle am Entstehungsort liegt, desto geringer muss der Luftvolumenstrom sein.
Schritt 2: Transport im Rohrleitungsnetz
Die kontaminierte Luft wird über ein Netz aus Rohrleitungen zum zentralen Filtersystem transportiert. Dabei ist die Strömungsgeschwindigkeit entscheidend: Zu langsam, und Staub setzt sich ab; zu schnell, und der Energieverbrauch steigt unnötig. Für Holzstaub gelten in der Regel Mindestströmungsgeschwindigkeiten von 20 m/s; für Schweißrauch können geringere Werte ausreichen.
Schritt 3: Filtration
Im Filtergehäuse wird die Luft von Partikeln, Aerosolen oder Dämpfen getrennt. Je nach Schadstoff kommen Trockenfilter, Nassabscheider, Ölnebelabscheider oder Aktivkohlefilter zum Einsatz. Die Filterklasse bestimmt, wie fein die Abscheidung ist, zum Beispiel H14 für ultrafeinen Schweißrauch.
Schritt 4: Rückführung oder Abluft
Gereinigte Luft kann entweder in den Arbeitsbereich zurückgeführt werden, was Heizkosten spart, oder ins Freie abgeleitet werden. Die Rückführung ist nur zulässig, wenn die Filterleistung den Anforderungen gemäß TRGS und DGUV entspricht.
Welche Komponenten hat eine industrielle Absauganlage?
Eine industrielle Absauganlage besteht aus fünf Kernkomponenten: Erfassungselement, Rohrleitungsnetz, Ventilator, Filtereinheit und Steuerung. Jede Komponente muss auf die anderen abgestimmt sein, damit das Gesamtsystem zuverlässig und energieeffizient arbeitet.
- Erfassungselemente: Absaugdüsen, Erfassungshauben, Schwanenhalsarme oder maschinenintegrierte Absaugungen
- Rohrleitungsnetz: Verbindet alle Absaugstellen mit dem zentralen Filtersystem, ausgelegt nach Volumenstrom und Schadstoffart
- Ventilator: Erzeugt den notwendigen Unterdruck und Volumenstrom, ausgelegt nach dem Gesamtwiderstand des Systems
- Filtereinheit: Abscheider für Partikel, Aerosole oder Dämpfe, zum Beispiel Kassettenfilter, Schlauchfilter, Nassabscheider oder Ölnebelabscheider
- Steuerung: Regelt die Ventilatorleistung, überwacht den Filterzustand und steuert Abreinigungszyklen automatisch
Hinzu kommen optionale Komponenten wie Wärmerückgewinnungssysteme, Differenzdruckwächter zur Filterüberwachung und ATEX-konforme Sicherheitsbauteile für explosionsgefährdete Bereiche. In modernen Anlagen lassen sich Luftreinigung, Klimatisierung und Wärmerückgewinnung intelligent kombinieren, was die Betriebskosten messbar senkt.
Welche Arten von Absauganlagen gibt es in der Industrie?
Industrielle Absauganlagen lassen sich in zwei Hauptkategorien einteilen: dezentrale Einzelgeräte und zentrale Absauganlagen. Die Wahl hängt von der Anzahl der Absaugstellen, dem Schadstoff und den räumlichen Gegebenheiten ab.
Dezentrale Absauganlagen
Dezentrale Geräte werden direkt am Arbeitsplatz aufgestellt. Sie eignen sich für einzelne Schweißarbeitsplätze, mobile Anwendungen oder Betriebe mit wenigen Emissionsquellen. Vorteil: einfache Installation und Flexibilität. Nachteil: Bei vielen Arbeitsplätzen entstehen hohe Gesamtkosten und ein hoher Wartungsaufwand.
Zentrale Absauganlagen
Zentrale Systeme versorgen mehrere Absaugstellen über ein gemeinsames Rohrleitungsnetz. Sie sind bei größeren Anlagen wirtschaftlicher und bieten eine einheitliche Filterqualität für alle Arbeitsbereiche. Zentrale Anlagen decken Luftvolumenströme von 3.000 bis 250.000 m³/h ab und sind in den Größen S bis XXL verfügbar.
Spezialisierte Filtersysteme nach Schadstoffart
Zusätzlich zur Systemarchitektur unterscheiden sich Anlagen nach dem abzuscheidenden Medium:
- Entstauber und Trockenfilter: Für trockene Stäube aus Schleifen, Fräsen oder Holzbearbeitung
- Ölnebelabscheider: Für Kühlschmierstoffnebel aus der Metallbearbeitung
- Nassabscheider: Für feuchte oder klebrige Stäube sowie explosive Medien
- Schweißrauch- und Lötrauchabsaugung: Mit Hochleistungsfiltern für feine Partikel und Gase
- VOC-Absaugung: Für Lösemitteldämpfe und Gerüche mit Aktivkohlefilterung
Wann braucht ein Betrieb eine industrielle Absauganlage?
Ein Betrieb braucht eine industrielle Absauganlage immer dann, wenn bei Arbeitsprozessen luftgetragene Schadstoffe entstehen, die die Grenzwerte nach TRGS 900 überschreiten oder eine Gefährdung gemäß DGUV darstellen. Das gilt für Schweißen, Schleifen, Fräsen, Sägen, Lackieren, Löten und viele weitere Prozesse in der Metallfertigung, Holzverarbeitung, Chemie- und Lebensmittelindustrie.
Konkret besteht die Pflicht zur Absaugung, wenn:
- Stäube entstehen, die als krebserzeugend, atemwegsgefährdend oder explosionsfähig eingestuft sind
- Arbeitsplatzmessungen zeigen, dass Luftgrenzwerte nach TRGS 900 überschritten werden
- ATEX-Zonen vorhanden sind, die besondere Schutzmaßnahmen erfordern
- Behörden oder Berufsgenossenschaften im Rahmen von Betriebsprüfungen Mängel festgestellt haben
Typische Herausforderung: Viele Betriebe unterschätzen die Schadstoffbelastung, weil Rauch und Staub nicht immer sichtbar sind. Ultrafeine Partikel unter einem Mikrometer sind besonders gefährlich und mit bloßem Auge nicht erkennbar. Wer auf Nummer sicher gehen will, lässt eine Gefährdungsbeurteilung gemäß DGUV durchführen, bevor Schäden entstehen oder Bußgelder drohen.
Wie wird eine Absauganlage richtig dimensioniert?
Die richtige Dimensionierung einer Absauganlage hängt von fünf zentralen Faktoren ab: dem benötigten Luftvolumenstrom, der genauen Prozessbeschreibung, dem Gleichzeitigkeitsfaktor der Absaugstellen, dem verfügbaren Budget und dem geplanten Projektzeitplan. Fehlt einer dieser Faktoren, ist eine optimale Auslegung nicht möglich.
Luftvolumenstrom berechnen
Der Luftvolumenstrom ist die wichtigste Kenngröße. Er bestimmt, wie viel Luft pro Stunde durch das System bewegt werden muss, um Schadstoffe sicher zu erfassen. In der Praxis ist dieser Wert bei Kunden fast nie bekannt und muss von Fachleuten berechnet werden, basierend auf Prozessart, Erfassungsgeometrie und Schadstoffmenge.
Gleichzeitigkeitsfaktor berücksichtigen
Der Gleichzeitigkeitsfaktor beschreibt, wie viele Absaugstellen gleichzeitig in Betrieb sind. Dieser Wert kann die erforderliche Anlagengröße um bis zu 80 Prozent reduzieren. Wer alle Absaugstellen gleichzeitig plant, ohne den tatsächlichen Betrieb zu analysieren, überdimensioniert die Anlage und zahlt unnötig viel.
Schadstoff und Filterklasse festlegen
Je nach Schadstoff muss die passende Filterkombination gewählt werden. Für Schweißrauch gelten andere Anforderungen als für Holzstaub oder Ölnebel. Filtersysteme für die Industrie sind in Luftleistungsbereichen von 500 bis 100.000 m³/h verfügbar, mit über 100 möglichen Filterkombinationen je nach Anwendungsfall.
Eine Anlage, die heute korrekt dimensioniert ist, spart langfristig Energie, verlängert die Filterstandzeiten und vermeidet kostspielige Nachrüstungen. Wer die Dimensionierung sorgfältig plant, profitiert außerdem von staatlichen Förderungen über BAFA und KfW, die für energieeffiziente Absauganlagen verfügbar sind.
Wie wir bei ULMATEC bei der Absauganlage helfen
Wir bei ULMATEC Filtration entwickeln, produzieren und montieren industrielle Absauganlagen als Komplettlösung aus einer Hand – vom Engineering über die Fertigung bis zur Inbetriebnahme. Für Betreiber in der Metallfertigung, Holzverarbeitung, Chemie, Pharma- oder Lebensmittelindustrie, die Schadstoffprobleme sicher und normkonform lösen müssen, bieten wir Folgendes:
- Modulares Baukastensystem mit über 10 Millionen möglichen Systemkonfigurationen aus Standardkomponenten, individuell ausgelegt auf Ihren Volumenstrom und Ihre Anwendung
- Zentrale Absauganlagen für Luftvolumenströme von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- Über 100 Filterkombinationen für Staub, Schweißrauch, Ölnebel, Lötrauch, VOC und mehr
- Angebotserstellung in 24 Stunden auf Basis Ihrer Prozessbeschreibung und Anforderungen
- Made in Germany, CE-konform und ATEX-fähig, inklusive vollständiger technischer Dokumentation
- Förderfähige Anlagen nach BAFA und KfW mit Beratung zur Antragstellung
- Kombinierbare Funktionen: Luftreinigung, Klimatisierung und Wärmerückgewinnung als Serviceleistung aus einer Hand
Typische Herausforderung: Die meisten Anfragen kommen ohne Angabe des Luftvolumenstroms, ohne Prozessbeschreibung und ohne Gleichzeitigkeitsfaktor. Genau hier liegt unser Beratungswert. Wir helfen Ihnen, diese Grundlagen zu ermitteln, bevor wir eine Anlage auslegen. Das spart Zeit, Geld und vermeidet Fehldimensionierungen.
Sprechen Sie uns an: Kontaktieren Sie unser Team direkt und schildern Sie Ihren Prozess. Wir melden uns innerhalb von 24 Stunden mit einer konkreten Einschätzung.
