Luftgetragene Gefahrstoffe sind in vielen Industriebetrieben täglich präsent. Wer Metall schleift, schweißt, lötet oder Holz bearbeitet, setzt Partikel und Dämpfe frei, die unsichtbar und dennoch gesundheitsschädlich sind. Die effektive Filterung und Abscheidung dieser Gefahrstoffe ist keine optionale Maßnahme, sondern eine gesetzliche Pflicht und ein zentraler Faktor für sicheres, produktives Arbeiten.
Dieser Artikel beantwortet die wichtigsten Fragen rund um das Thema Gefahrstoffe in der Luft: von der Definition über gesetzliche Grenzwerte bis hin zu geeigneten Filtertechnologien und Anlagenkonzepten.
Was sind luftgetragene Gefahrstoffe und warum sind sie gefährlich?
Luftgetragene Gefahrstoffe sind feste, flüssige oder gasförmige Substanzen, die beim Einatmen die Gesundheit schädigen können. Dazu zählen Stäube, Rauche, Aerosole, Dämpfe und Gase, die bei industriellen Prozessen wie Schweißen, Schleifen, Schneiden, Löten oder der Holzbearbeitung entstehen. Je nach Partikelgröße und chemischer Zusammensetzung können sie Lunge, Atemwege und innere Organe dauerhaft schädigen.
Welche Stoffgruppen sind besonders relevant?
In der industriellen Praxis begegnen Betreibern vor allem diese Gefahrstoffgruppen:
- Schweißrauch: Enthält Metalloxide, Mangan und je nach Grundwerkstoff auch krebserregende Chrom(VI)-Verbindungen.
- Feinstaub und Schleifstaub: Partikel unter 10 µm dringen tief in die Lunge ein (alveolengängige Fraktion).
- Holzstaub: Harthölzer wie Buche und Eiche gelten als krebserzeugend (Kategorie 1).
- Ölnebel und Kühlschmierstoffaerosole: Entstehen beim spanenden Bearbeiten und belasten Atemwege und Haut.
- Lösemitteldämpfe und VOC: Flüchtige organische Verbindungen aus Lacken, Klebstoffen und Reinigungsmitteln.
Besonders kritisch ist die Kombination aus kleiner Partikelgröße und langer Verweilzeit in der Raumluft. Partikel unter 1 µm setzen sich kaum von selbst ab und werden tief in die Alveolen eingeatmet, ohne dass die Betroffenen es bemerken.
Welche gesetzlichen Grenzwerte gelten für Gefahrstoffe am Arbeitsplatz?
In Deutschland legen die Technischen Regeln für Gefahrstoffe (TRGS) verbindliche Arbeitsplatzgrenzwerte (AGW) fest. Die TRGS 900 definiert AGW für eine Vielzahl chemischer Stoffe. Für Schweißrauch gilt seit 2015 ein allgemeiner Grenzwert von 1 mg/m³. Für alveolengängigen Staub gilt gemäß TRGS 900 ein allgemeiner Grenzwert von 1,25 mg/m³.
Welche Normen und Vorschriften sind für Betreiber relevant?
Neben der TRGS 900 sind folgende Regelwerke für Betreiber industrieller Anlagen maßgeblich:
- TRGS 559: Spezifische Regelungen für mineralischen Staub, relevant für Steinbearbeitung und Bauwirtschaft.
- DGUV Vorschrift 1: Grundsätze der Prävention, verpflichtet Arbeitgeber zur Gefährdungsbeurteilung.
- DGUV Regel 109-003: Absaugung von Schweißrauchen.
- ATEX-Richtlinie (2014/34/EU): Gilt für explosionsgefährdete Bereiche, z. B. bei brennbaren Stäuben wie Holz- oder Aluminiumstaub.
- GefStoffV: Die Gefahrstoffverordnung als übergeordnete Rechtsgrundlage.
Typische Herausforderung für Betreiber: Die Gefährdungsbeurteilung muss dokumentiert vorliegen und regelmäßig aktualisiert werden. Wer keine Absauganlage betreibt oder eine unterdimensionierte Anlage einsetzt, riskiert Bußgelder, Produktionsstillstand und im Schadensfall persönliche Haftung.
Wie funktioniert die industrielle Absaugung und Filtration von Schadstoffen?

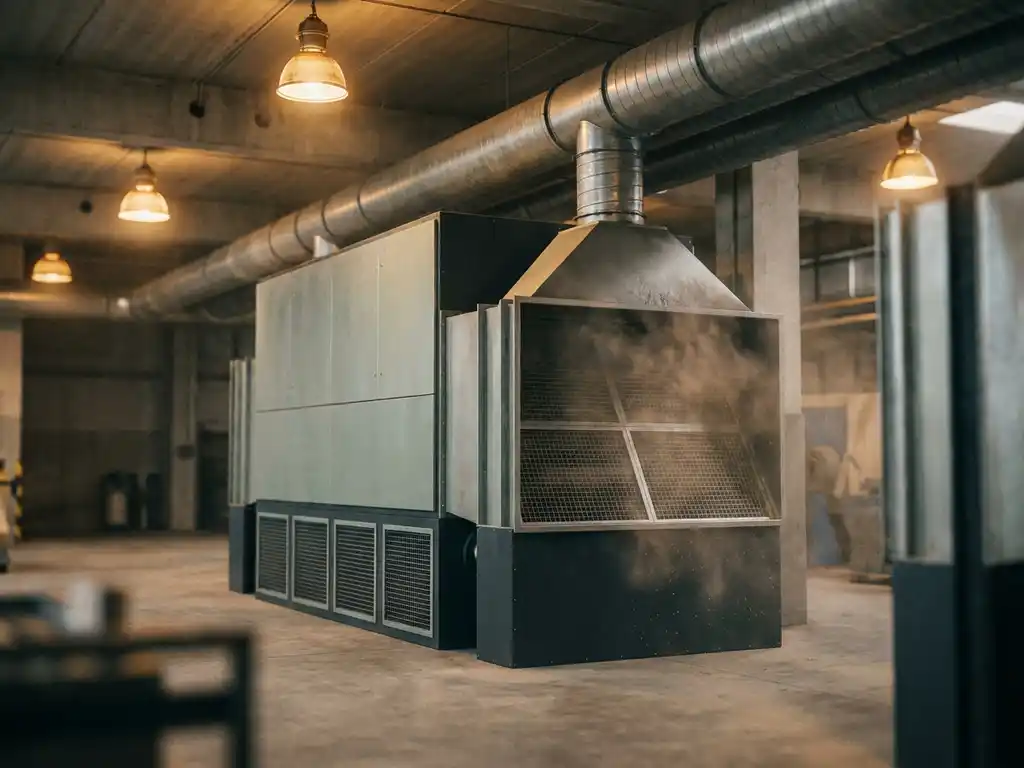

Industrielle Absauganlagen erfassen Gefahrstoffe direkt an der Entstehungsstelle, bevor sie sich in der Raumluft verteilen. Der Prozess folgt einem klaren Prinzip: Erfassung am Entstehungsort, Transport über ein Rohrleitungssystem, Filtration im Abscheider und Rückführung oder Ableitung der gereinigten Luft.
Die drei Phasen der Luftreinigung
Jede funktionierende Absauganlage durchläuft diese Schritte:
- Erfassung: Absaughauben, Trichter, Düsen oder Absaugwaffen erfassen den Schadstoff möglichst nah an der Quelle. Je näher die Erfassung am Entstehungsort, desto geringer der benötigte Volumenstrom.
- Transport: Ein Ventilator erzeugt den notwendigen Unterdruck. Rohrleitungen führen den schadstoffbeladenen Luftstrom zum Filtersystem. Korrekte Strömungsgeschwindigkeiten verhindern Ablagerungen im Rohr.
- Filtration und Abscheidung: Im Filtergehäuse werden Partikel, Aerosole oder Gase abgeschieden. Die gereinigte Luft wird entweder in die Halle zurückgeführt (Umluftbetrieb) oder nach außen abgeleitet.
Ein häufig unterschätzter Parameter ist der Gleichzeitigkeitsfaktor: Nicht alle Absaugstellen einer Anlage sind gleichzeitig in Betrieb. Wer diesen Faktor korrekt ermittelt, kann die Anlage deutlich kleiner dimensionieren, ohne die Wirksamkeit zu verringern. In der Praxis lässt sich die Anlagengröße dadurch um bis zu 80 Prozent reduzieren.
Welche Filtertechnologien eignen sich für welche Schadstoffe?
Die Wahl der Filtertechnologie hängt direkt vom Schadstoff ab: von seiner Partikelgröße, chemischen Zusammensetzung, Konzentration und Explosionsgefährlichkeit. Eine falsch gewählte Filtertechnologie schützt nicht zuverlässig und kann im Betrieb teuer werden.
Überblick über die wichtigsten Filtertechnologien
- Trockenfilter und Entstauber (Patronen- oder Taschenfilter): Geeignet für trockene Stäube aus Schleifen, Fräsen und Schneiden. Patronenfilter erreichen Abscheidegrade bis zur Filterklasse H14 und eignen sich auch für feinste Partikel unter 1 µm.
- Nassabscheider: Eingesetzt bei klebrigen, hygroskopischen oder explosionsgefährlichen Stäuben sowie bei heißen Gasen. Der Schadstoff wird in einer Flüssigkeit gebunden.
- Ölnebelabscheider: Speziell für Kühlschmierstoffaerosole und Ölnebel aus der Zerspanung. Mehrstufige Abscheidung über Vorabscheider, Koaleszenzfilter und Nachfilter.
- Aktivkohlefilter: Für gasförmige Schadstoffe, Lösemitteldämpfe und VOC. Adsorption der Moleküle an der Aktivkohleoberfläche.
- Elektroabscheider: Für feinste Ölnebel und Rauche, bei denen mechanische Filter an Grenzen stoßen.
Für Schweißrauch empfehlen sich Trockenfilteranlagen mit Filterklasse W3 nach DIN EN ISO 21904, die speziell für Schweißrauchanwendungen zertifiziert sind. Bei ATEX-relevanten Stäuben wie Aluminium- oder Holzstaub müssen Filtergehäuse und Ventilatoren der entsprechenden Gerätekategorie entsprechen. Weitere Informationen zu geeigneten Filtersystemen für verschiedene Anwendungen helfen bei der konkreten Auswahl.
Wann ist eine zentrale Absauganlage sinnvoller als eine dezentrale Lösung?
Eine zentrale Absauganlage ist sinnvoll, wenn mehrere Arbeitsplätze oder Maschinen gleichzeitig betrieben werden, der Schadstoff an vielen Entstehungsorten anfällt und eine einheitliche Filterung gewünscht ist. Dezentrale Einzelgeräte eignen sich für wenige, räumlich getrennte Arbeitsplätze mit unterschiedlichen Schadstoffen oder wenn Flexibilität Vorrang hat.
Entscheidungskriterien im Vergleich
Eine zentrale Anlage ist sinnvoll, wenn:
- mehr als drei bis fünf Absaugstellen gleichzeitig betrieben werden,
- ein einheitliches Rohrleitungssystem wirtschaftlich realisierbar ist,
- Wärmerückgewinnung oder Hallenlüftung integriert werden soll,
- Wartung und Filterwechsel zentral und damit effizienter erfolgen sollen.
Dezentrale Geräte sind vorteilhaft, wenn:
- Arbeitsplätze weit verteilt oder mobil sind,
- verschiedene Schadstoffe an verschiedenen Stellen entstehen,
- ein schneller, flexibler Einsatz ohne Rohrleitungsinstallation nötig ist.
Für eine fundierte Entscheidung lohnt sich ein Blick auf die konkreten Anwendungsfälle in der industriellen Absaugtechnik. Zentrale Systeme bieten bei hoher Absaugstellenanzahl in der Regel niedrigere Betriebskosten pro Arbeitsplatz.
Wie lassen sich Absauganlage, Klimatisierung und Wärmerückgewinnung kombinieren?
Absauganlage, Klimatisierung und Wärmerückgewinnung lassen sich in einem integrierten System kombinieren, das gleichzeitig Schadstoffe abscheidet, die Hallentemperatur reguliert und die im Abluftvolumenstrom enthaltene Wärmeenergie zurückgewinnt. Das reduziert die Heizkosten erheblich und verbessert das Hallenklima ohne zusätzliche Anlagentechnik.
Wie funktioniert die Wärmerückgewinnung in der Praxis?
In Produktionshallen wird kontinuierlich Luft abgesaugt, gefiltert und entweder nach außen abgeleitet oder in die Halle zurückgeführt. Bei der Außenluftableitung geht Wärmeenergie verloren. Ein Wärmetauscher im Abluftkanal überträgt diese Energie auf die zugeführte Frischluft, bevor sie in die Halle gelangt. Typische Rückgewinnungsgrade liegen je nach System zwischen 60 und 85 Prozent.
Die Kombination bietet konkrete Vorteile:
- Reduzierter Heizenergiebedarf im Winter durch Wärmerückgewinnung
- Gleichmäßige Luftverteilung in der Halle durch integrierte Hallenlüftung
- Vermeidung von Zugluft und Temperaturschwankungen am Arbeitsplatz
- Potenzielle Förderfähigkeit über BAFA oder KfW bei energieeffizienter Auslegung
Voraussetzung für eine sinnvolle Integration ist eine sorgfältige Planung der Luftvolumenströme. Absaugvolumen, Zuluftmenge und Wärmetauscher müssen aufeinander abgestimmt sein. Eine falsch dimensionierte Anlage kann den Unterdruck in der Halle negativ beeinflussen oder die Filterwirkung verringern.
Wie ULMATEC bei der Filterung von Gefahrstoffen unterstützt
Wir bei ULMATEC entwickeln, fertigen und montieren industrielle Absaug- und Filtersysteme für genau die Herausforderungen, die in diesem Artikel beschrieben sind. Unser Ansatz ist technisch konkret und auf den jeweiligen Prozess ausgerichtet – keine Standardlösung von der Stange.
Was wir bieten:
- Modulare Absauganlagen für Luftvolumenströme von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- Auswahl aus über 100 Filterkombinationen, abgestimmt auf Schweißrauch, Schleifstaub, Ölnebel, VOC und weitere Schadstoffe
- ATEX-konforme Systeme für explosionsgefährdete Bereiche
- Integration von Wärmerückgewinnung und Hallenlüftung in eine Gesamtanlage
- Förderfähige Systeme nach BAFA und KfW, inklusive vollständiger technischer Dokumentation
- 360-Grad-Service aus einer Hand: Engineering, Fertigung, Montage und Wartung durch ein Team
Typische Herausforderung unserer Kunden: Sie wissen, dass ein Problem besteht, aber nicht genau, welche Anlage sie benötigen. Genau hier setzen wir an. Wir klären gemeinsam Volumenstrom, Prozess, Gleichzeitigkeitsfaktor und Budget, bevor ein Angebot erstellt wird. Das Ergebnis ist ein System, das passt – und nicht eines, das überdimensioniert oder wirkungslos ist.
Sprechen Sie uns an: Kontakt zu ULMATEC aufnehmen und gemeinsam die richtige Lösung für Ihren Betrieb entwickeln. Oder verschaffen Sie sich zunächst einen Überblick über unser Produktportfolio für industrielle Absaugtechnik.
