Emissionen beim Bearbeiten von Wolframkarbid und Hartmetall unterscheiden sich vor allem durch den Kobaltanteil im Material. Hartmetall besteht typischerweise aus Wolframkarbid-Partikeln, die in einer Kobaltmatrix gebunden sind. Kobalt macht diese Emissionen besonders gefährlich, weil es als krebserzeugend eingestuft ist und in feiner Partikelform tief in die Lunge eindringen kann. Die folgenden Abschnitte beantworten die wichtigsten Fragen zu Schadstoffen, Grenzwerten und geeigneter Absaugtechnik für die Hartmetallbearbeitung.
Welche Schadstoffe entstehen beim Schleifen und Bearbeiten von Hartmetall?
Beim Schleifen und Bearbeiten von Hartmetall entstehen primär Wolframkarbid-Staub und Kobalt-Aerosole als luftgetragene Schadstoffe. Dazu kommen Mischstäube aus dem verwendeten Schleifmittel sowie gegebenenfalls Kühlschmierstoffnebel bei nasser Bearbeitung. Diese Partikel liegen häufig im alveolengängigen Bereich der alveolengängigen Fraktion nach DIN EN 481 und gelangen tief in die Atemwege.
Typische Schadstoffe im Überblick:
- Wolframkarbid-Feinstaub (WC): Entsteht direkt beim Schleifen, Erodieren oder Sägen von Hartmetallbauteilen. Partikel unter 4 µm gelten als alveolengängig.
- Kobalt-Aerosole (Co): Freigesetzt beim Abtragen der Bindermatrix. Kobalt ist die toxikologisch relevanteste Einzelkomponente in Hartmetall-Emissionen.
- Mischstaub aus WC und Co: Wissenschaftliche Untersuchungen zeigen, dass die Kombination aus Wolframkarbid und Kobalt synergistisch toxischer wirkt als jede Substanz allein.
- Kühlschmierstoffnebel: Bei nasser Bearbeitung entstehen zusätzlich Ölnebel und Aerosole, die eine eigene Gefährdung darstellen.
- Schleifscheibenmaterial: Diamant- oder CBN-Scheiben setzen beim Abrichten und Schleifen ebenfalls Feinstaub frei, der die Gesamtbelastung erhöht.
Für Betreiber in der Hartmetallbearbeitung, die diese Emissionen sicher erfassen müssen, ist eine vollständige Übersicht der Anwendungen ein sinnvoller Ausgangspunkt zur Einordnung der eigenen Prozesse.
Was macht Kobalt in Hartmetall-Emissionen so gefährlich?
Kobalt in Hartmetall-Emissionen ist deshalb besonders gefährlich, weil es als Stoff der Kategorie 1B nach GHS eingestuft ist: krebserzeugend, sensibilisierend und lungentoxisch. In Kombination mit Wolframkarbid-Partikeln verstärkt sich die zytotoxische Wirkung nachweislich. Kobaltstaub kann Hartmetall-Lungenkrankheit (Hard Metal Lung Disease) und Lungenkrebs auslösen.
Die toxikologische Besonderheit liegt im sogenannten Synergieeffekt: Wolframkarbid-Partikel allein sind weniger aggressiv gegenüber Lungenzellen. In Gegenwart von Kobalt jedoch katalysieren sie die Bildung reaktiver Sauerstoffspezies, die Zellschäden verursachen. Dieser Mechanismus ist in der arbeitsmedizinischen Literatur gut belegt und erklärt, warum Hartmetall-Mischstaub strenger bewertet wird als Wolframkarbid allein.
Kobalt wirkt außerdem sensibilisierend. Bereits eine einmalige hohe Exposition kann eine dauerhafte Überempfindlichkeit auslösen, die sich als Berufsasthma oder Alveolitis manifestiert. Das Minimierungsgebot nach TRGS 910 gilt daher ausdrücklich für Kobalt: Selbst unterhalb des Akzeptanzkonzentrationswerts ist jede weitere Reduzierung der Exposition verpflichtend anzustreben.
Wie unterscheiden sich Emissionen je nach Bearbeitungsverfahren?
Die Art und Menge der freigesetzten Hartmetall-Emissionen hängen direkt vom Bearbeitungsverfahren ab. Trockenschleifen erzeugt die höchsten Staubkonzentrationen, während Nassschleifen die Staubentwicklung reduziert, aber Aerosole und Ölnebel erzeugt. Funkenerosion (EDM) setzt feine Metallpartikel und Verdampfungsprodukte frei, die eine andere Filterklasse erfordern.
Trockene mechanische Bearbeitung

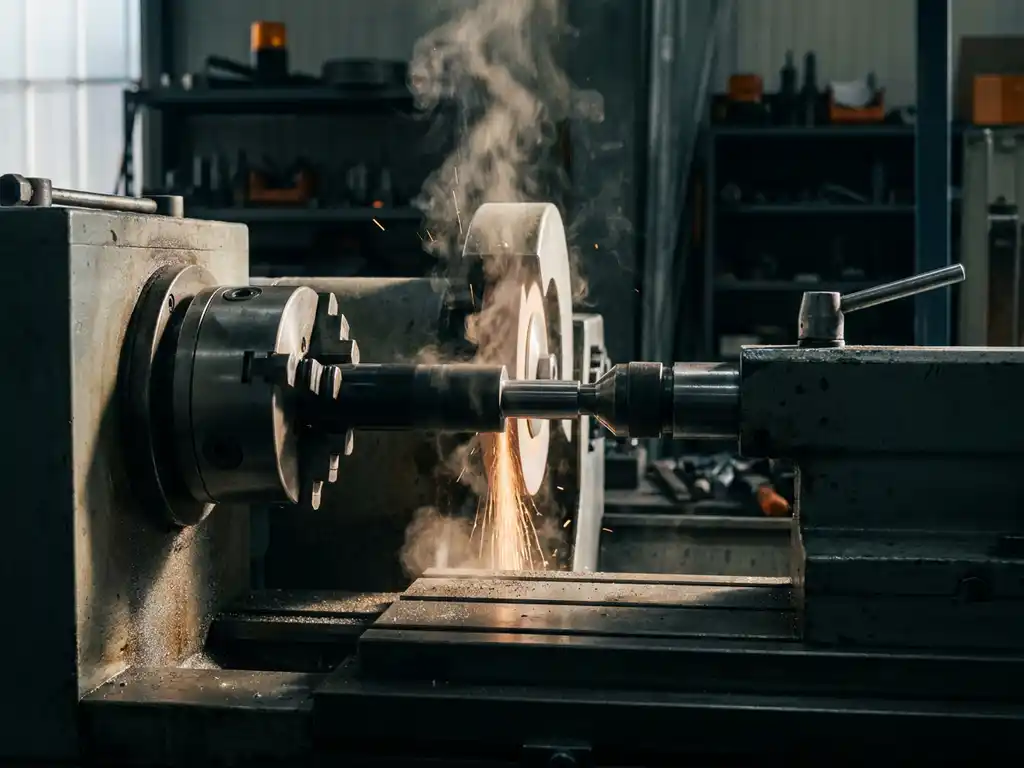

Beim Trockenschleifen, Sägen und Fräsen von Hartmetall entstehen hohe Konzentrationen an trockenem Schleifstaub. Die Partikel sind überwiegend fein und alveolengängig. Schleifscheiben aus Diamant oder CBN tragen zur Gesamtstaubfracht bei. Die Emissionskonzentrationen am Arbeitsplatz können ohne Absaugung schnell über den zulässigen Grenzwerten liegen.
Nasse Bearbeitung und Kühlschmierstoffeinsatz
Nassschleifen reduziert die Luftbelastung durch Staub deutlich, verschiebt das Problem aber in Richtung Kühlschmierstoffnebel und Aerosole. Diese Aerosole können ebenfalls Kobaltanteile enthalten und müssen mit geeigneten Ölnebelabscheidern erfasst werden. Typische Herausforderung: Betreiber unterschätzen die Kobaltkonzentration im Nassnebel und setzen ungeeignete Filter ein.
Funkenerosion (EDM)
Bei der elektroerosiven Bearbeitung von Hartmetall entstehen durch den Funkenüberschlag sehr feine Metallpartikel im Nanometerbereich sowie Verdampfungsprodukte des Dielektrikums. Diese Partikel sind besonders lungengängig. Standardfilter für Schleifstaub sind hier oft nicht ausreichend. Es sind Filtersysteme mit hoher Abscheideleistung im Submikrometerbereich erforderlich.
Welche Grenzwerte gelten für Hartmetall- und Wolframkarbid-Staub am Arbeitsplatz?
Für Kobalt und Kobaltverbindungen gilt in Deutschland ein Arbeitsplatzgrenzwert (AGW) von 0,020 mg/m³ (E-Fraktion) nach TRGS 900. Für die A-Fraktion gelten nach TRGS 910 eine Akzeptanzkonzentration und eine Toleranzkonzentration von jeweils 2 µg/m³. Für Wolframkarbid-Staub ohne Kobalt gilt der allgemeine Staubgrenzwert von 1,25 mg/m³ für die alveolengängige Fraktion (A-Staub). Hartmetall-Mischstaub wird aufgrund des Kobaltanteils nach dem Kobalt-Grenzwert bewertet.
Relevante Regelwerke und Grenzwerte im Überblick:
- TRGS 900: AGW für Kobalt und Kobaltverbindungen: 0,020 mg/m³ (E-Fraktion)
- TRGS 910: Kobalt ist als krebserzeugend eingestuft. Akzeptanz- und Toleranzkonzentration für die A-Fraktion jeweils 2 µg/m³. Das Minimierungsgebot verpflichtet Betreiber, die Exposition so weit wie technisch möglich zu senken, auch unterhalb des Toleranzwerts.
- DGUV Information 213-724: Konkrete Handlungshilfe für Betriebe mit Hartmetallarbeitsplätzen, einschließlich Messverfahren und Schutzmaßnahmen.
- Allgemeiner Staubgrenzwert: A-Fraktion 1,25 mg/m³, E-Fraktion 10 mg/m³ nach TRGS 900 (gilt für WC ohne Co).
Betriebe, die bei einer BG-Prüfung keine ausreichende Absaugtechnik nachweisen können, riskieren Bußgelder, Auflagen und im Schadensfall die persönliche Haftung verantwortlicher Führungskräfte.
Die Gefährdungsbeurteilung nach § 6 GefStoffV ist die gesetzlich vorgeschriebene Grundlage für die Auswahl geeigneter Schutzmaßnahmen. Sie muss die spezifischen Bearbeitungsverfahren, den Kobaltgehalt im verwendeten Hartmetall und die tatsächlichen Expositionsbedingungen berücksichtigen.
Welche Absaugtechnik ist für die Hartmetallbearbeitung geeignet?
Für die Absaugung von Hartmetall-Emissionen sind bei der trockenen spanenden Bearbeitung Trockenfilteranlagen mit geeigneten Staubklassen nach GefStoffV, TRGS 504 und DGUV maßgeblich. Bei kobalthaltigem Schweißrauch gilt die Abscheideklasse W3 nach DIN EN ISO 21904. Bei nasser Bearbeitung kommen zusätzlich Ölnebelabscheider zum Einsatz. Die konkrete Auslegung richtet sich nach Volumenstrom, Partikelgröße und Kobaltgehalt im Material.
Anforderungen an die Absaugtechnik:
- Staubklassen L, M und H nach DIN EN IEC 60335-2-69: Diese Geräteeinstufungen sind maßgeblich für die trockene Staubabsaugung bei der Hartmetallbearbeitung (Schleifen, Fräsen, Sägen), ergänzend zu den Anforderungen der GefStoffV, TRGS 504 und DGUV. Die Abscheideklasse W3 nach DIN EN ISO 21904 gilt ausschließlich für krebserzeugende Schweißrauchemissionen wie kobalthaltigem Schweißrauch und stellt sicher, dass auch beim Filterwechsel keine Rückkontamination der Raumluft stattfindet.
- HEPA-Filterklasse H13 oder H14 nach DIN EN 1822: Notwendig für alveolengängige Partikel und Nanopartikel, wie sie bei EDM entstehen. Die Gerätestaubklasse H nach DIN EN IEC 60335-2-69 ist davon zu unterscheiden und setzt nicht zwingend einen HEPA-Filter dieser Klassen voraus.
- Ölnebelabscheider: Bei Nassschleifen mit Kühlschmierstoff erforderlich, um kobalthaltige Aerosole sicher abzuscheiden.
- Erfassungselement direkt an der Quelle: Absaugung am Entstehungsort (Schleifspaltnähe) ist technisch wirksamer als Raumlufterfassung.
- Druckdifferenzüberwachung: Signalisiert Filterbeladung und verhindert unerkannte Durchbrüche.
Nassabscheider sind bei reaktiven Stäuben eine alternative Technologieoption, bei Hartmetall jedoch weniger verbreitet als bei Aluminium- oder Titanstaub. Die Gefährdungsbeurteilung entscheidet, welches System für den jeweiligen Prozess geeignet ist.
Einen strukturierten Überblick über verfügbare Filtersysteme und Absauganlagen hilft bei der Einordnung technischer Optionen.
Wie ULMATEC bei der Absaugung von Hartmetall-Emissionen unterstützt
Wir analysieren bei jedem Projekt den Werkstoff, den Bearbeitungsprozess und den erforderlichen Volumenstrom. Auf dieser Basis entwickeln, fertigen und montieren wir die passende Absauganlage, hergestellt in Deutschland. Für die Hartmetallbearbeitung bedeutet das konkret:
- Auslegung von Absauganlagen für Schleifprozesse, EDM und Nassbearbeitung
- Filterauswahl einschließlich W3-zertifizierter Systeme nach DIN EN ISO 21904 für krebserzeugende Kobalt-Emissionen beim Schweißen sowie geeigneter Filtersysteme nach GefStoffV, TRGS 504 und DGUV für die spanende Hartmetallbearbeitung
- Integration von Ölnebelabscheidern bei Kühlschmierstoffeinsatz
- Dokumentation und Nachweise für BG-Prüfungen und Gefährdungsbeurteilungen
- Auslegung, Fertigung, Montage und Inbetriebnahme aus einer Hand
- Unsere Anlagen sind meist förderfähig nach BAFA und KfW. Fragen Sie uns dazu an. Unsere Bewilligungsquote für Förderungen liegt bei 100 %.
Wenn Sie Hartmetall schleifen, erodieren oder anderweitig bearbeiten und die Emissionen sicher erfassen müssen, sprechen Sie uns an. Einen umfassenden Überblick über unser gesamtes Leistungsspektrum bietet unsere Seite zu Absauganlagen von ULMATEC. Über unsere Kontaktseite erreichen Sie unsere Spezialisten direkt, um die Anforderungen Ihres Prozesses zu besprechen.
