Metallstaub beeinträchtigt die Reproduzierbarkeit von Fertigungsprozessen direkt und messbar. Partikel lagern sich auf Werkstücken, Führungen, Messmitteln und Maschinenoberflächen ab und verändern dort Toleranzen, Reibungsverhalten und Messergebnisse. Besonders in der Präzisionsfertigung reichen wenige Mikrometer Partikelablagerung aus, um Ausschuss zu erzeugen. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Partikelkontamination und deren Auswirkungen auf die Industriefertigung.
Wie gelangt Metallstaub in kritische Fertigungsbereiche?
Metallstaub entsteht bei spanenden, trennenden und thermischen Prozessen und verteilt sich über Luftströmungen, Maschinenbewegungen und Personenverkehr im gesamten Fertigungsbereich. Partikel unter 10 Mikrometer bleiben stundenlang in der Raumluft und sedimentieren auf Maschinenoberflächen, Führungsbahnen, Messtischen und Werkstücken. Selbst räumlich getrennte Bereiche sind durch Hallenluftströmungen gefährdet.
Typische Entstehungsquellen in der Industriefertigung sind:
- Schleifen, Fräsen und Drehen von Stahl, Aluminium oder Gusseisen
- Schweißen und Löten mit Rauch- und Partikelemission
- Plasmaschneiden und Laserschneiden mit feinstem Metalldampf
- Entgraten und Strahlen mit hohem Partikelausstoß
Besonders kritisch ist die Kombination aus grober Bearbeitung und angrenzenden Präzisionsbereichen. Wenn Schleifstaub aus einer benachbarten Zelle in den Messraum oder zur CNC-Maschine gelangt, entstehen Probleme, die sich erst bei der Qualitätsprüfung zeigen. Ohne wirksame Absaugtechnik und Filtration ist eine räumliche Trennung allein selten ausreichend.
Welche Auswirkungen hat Metallstaub auf Maßhaltigkeit und Oberflächenqualität?

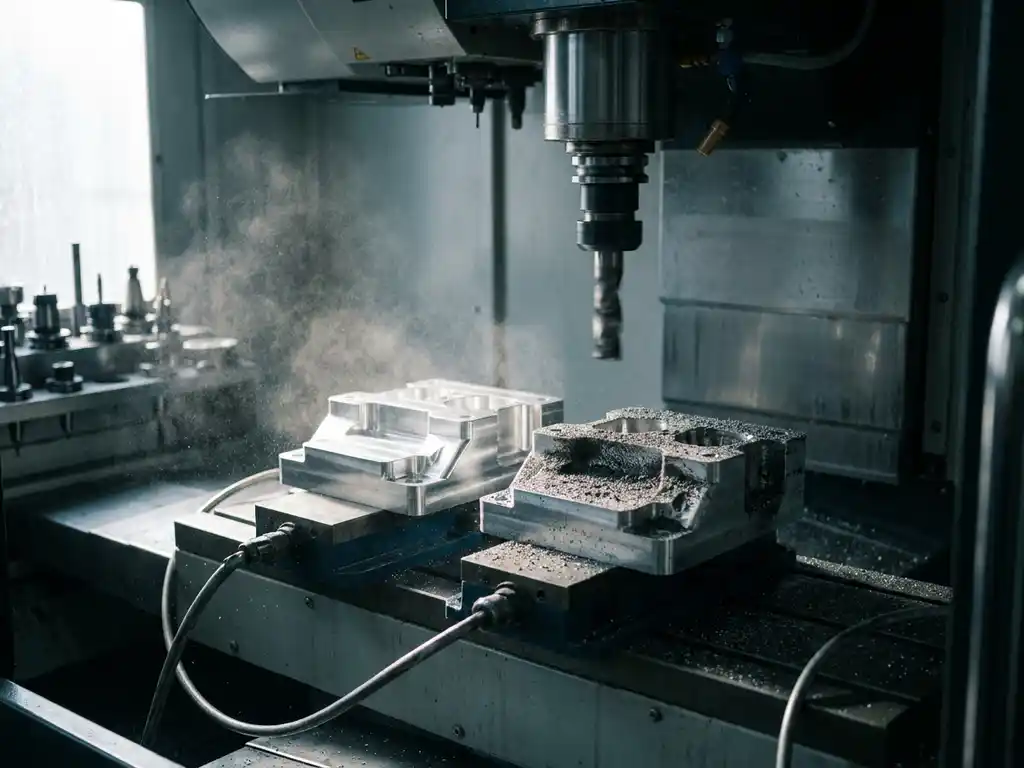

Metallstaub reduziert die Maßhaltigkeit und Oberflächenqualität von Bauteilen auf zwei Wegen: durch direkte Ablagerung auf dem Werkstück während der Bearbeitung und durch Kontamination von Spannmitteln, Führungen und Werkzeugaufnahmen. Bereits eine Partikelschicht im Mikrometerbereich zwischen Werkstück und Spannfläche erzeugt Lageabweichungen, die sich auf das Fertigteil übertragen.
Konkrete Auswirkungen auf die Fertigungsqualität:
- Oberflächenrauheit: Eingebettete Partikel erzeugen Kratzer und erhöhen den Ra-Wert über die Toleranzgrenze.
- Formabweichungen: Staub unter Spannbacken oder auf Auflageflächen kippt das Werkstück minimal, was zu Winkel- und Planheitsfehlern führt.
- Werkzeugverschleiß: Harte Metallpartikel im Schnittbereich erhöhen den Abrieb an Schneidkanten und verändern den Zerspanungsprozess.
- Beschichtungsfehler: Partikel auf Oberflächen vor Galvanik, Lackierung oder Pulverbeschichtung erzeugen Einschlüsse und Haftungsprobleme.
Nach TRGS 900 und den DGUV-Regelungen sind Betreiber verpflichtet, Staubemissionen an der Entstehungsquelle zu erfassen. Diese Pflicht dient nicht nur dem Gesundheitsschutz, sondern schützt gleichzeitig die Fertigungsqualität.
Warum schwanken Messergebnisse bei staubbelasteter Fertigungsumgebung?
Messergebnisse schwanken in staubbelasteten Umgebungen, weil Partikel auf Messmitteln, Referenzflächen und Werkstückoberflächen systematische und zufällige Messfehler erzeugen. Ein Koordinatenmessgerät, dessen Tastkugel mit Metallstaub kontaminiert ist, liefert andere Ergebnisse als dasselbe Gerät nach der Reinigung. Diese Abweichungen sind nicht reproduzierbar und erschweren die statistische Prozesskontrolle erheblich.
Drei Mechanismen erklären die Messunsicherheit:
- Direkter Partikeleinfluss: Staub zwischen Taster und Werkstückoberfläche verfälscht den Messpunkt. Die Abweichung variiert je nach Partikelgröße und Position.
- Thermischer Einfluss: Metallpartikel auf Messgeräten verändern deren Wärmeableitung. Bei temperatursensitiven Messungen entstehen dadurch Nullpunktdriften.
- Mechanische Ablagerungen: Staub in Linearführungen von Messgeräten erhöht die Reibung und erzeugt Hysterese bei Wiederholmessungen.
Für Betriebe, die nach ISO 9001 oder IATF 16949 zertifiziert sind, stellt Messunsicherheit durch Partikelkontamination ein dokumentiertes Qualitätsrisiko dar. Eine saubere Fertigungsluft ist daher keine Komfortfrage, sondern eine Grundvoraussetzung für valide Messsysteme.
Welche Fertigungsverfahren sind besonders anfällig für Staubkontamination?
Fertigungsverfahren mit hohem Partikelausstoß, feinen Toleranzen oder offenen Maschinenbauräumen sind am stärksten von Metallstaubkontamination betroffen. Dazu gehören vor allem die Feinbearbeitung, die additive Fertigung und alle Prozesse, bei denen Werkstücke zwischen mehreren Bearbeitungsstationen transportiert werden.
Feinbearbeitung und Präzisionszerspanung
Beim Schleifen entstehen Partikel im Bereich von 1 bis 100 Mikrometer. Diese Partikelgröße ist aerodynamisch aktiv und bleibt lange in der Hallenluft. Führungsbahnen von Schleifmaschinen ohne ausreichende Abdeckung nehmen Schleifstaub auf, was den Geradlauf der Achsen und damit die Formgenauigkeit der Werkstücke beeinflusst.
Additive Fertigung und Pulverbearbeitung
Beim Lasersintern und anderen pulverbasierten Verfahren sind Metallpulver mit Partikelgrößen unter 50 Mikrometer im Einsatz. Kontaminiertes Pulver durch Fremdpartikel aus der Umgebung verändert die Schmelzeigenschaften und führt zu Poren oder Schichtfehlern im Bauteil. Hier ist Luftreinhaltung eine direkte Qualitätsanforderung, keine optionale Maßnahme.
Wie lässt sich Metallstaub in der Produktion wirksam erfassen und abführen?
Metallstaub lässt sich am wirksamsten direkt an der Entstehungsquelle erfassen, bevor er sich in der Hallenluft verteilt. Das Prinzip lautet: Erfassung vor Verdünnung. Eine Absaugung, die nah am Entstehungsort ansetzt, benötigt deutlich geringere Volumenströme als eine nachgelagerte Raumluftreinigung und erzielt bessere Abscheideergebnisse.
Bewährte Maßnahmen im Überblick:
- Quellennahe Erfassung: Absaughauben, Saugdüsen oder integrierte Maschinenabsaugungen direkt am Bearbeitungspunkt
- Filtertechnik nach Partikelgröße: Für Feinstaub unter 1 Mikrometer sind HEPA-Filterstufen erforderlich; für gröbere Späne reichen Vorabscheider
- Zentrale Absauganlagen: Bei mehreren Bearbeitungsstationen bieten zentrale Systeme eine gleichmäßige Erfassung über alle Quellen
- Nassabscheider: Bei reaktiven Metallstäuben wie Aluminium, Magnesium oder Titan sind Nassabscheider nach ATEX-Anforderungen die sichere Wahl
- Hallenlüftung: Ergänzend sorgt eine gezielte Hallenlüftung für gerichtete Luftströmungen, die Partikel von Präzisionsbereichen fernhalten
Die Gefährdungsbeurteilung nach DGUV Vorschrift 1 bildet die Grundlage für die Auswahl der richtigen Erfassungs- und Filtertechnologie. Ohne eine belastbare Beurteilung des Werkstoffs, des Prozesses und des entstehenden Schadstoffs ist eine normgerechte Auslegung nicht möglich.
Wichtiger Hinweis: Betriebe, die bei einer BG-Prüfung keine ausreichende Absaugtechnik nachweisen können, riskieren Bußgelder, Auflagen und im Schadensfall die persönliche Haftung verantwortlicher Führungskräfte.
Wann lohnt sich die Investition in professionelle Absaugtechnik?
Die Investition in professionelle Absaugtechnik lohnt sich, sobald Staubkontamination zu messbaren Qualitätsabweichungen, erhöhtem Ausschuss oder ungeplanten Maschinenstillständen führt. Zusätzlich greifen gesetzliche Pflichten nach TRGS und DGUV unabhängig von wirtschaftlichen Überlegungen. Die Frage ist daher nicht, ob, sondern welche Technik für den jeweiligen Prozess die richtige ist.
Wirtschaftliche Faktoren, die die Amortisation beschleunigen:
- Reduzierter Ausschuss durch stabile Fertigungsqualität
- Längere Standzeiten von Werkzeugen, Führungen und Messgeräten
- Geringere Reinigungskosten und kürzere Rüstzeiten
- Mögliche Förderung über BAFA oder KfW für energieeffiziente Anlagen
- Vermeidung von Bußgeldern und Haftungsrisiken bei BG-Prüfungen
Für Betreiber in der Präzisionsfertigung, die Reproduzierbarkeit und Maßhaltigkeit sichern müssen, ist eine normkonforme Absauganlage kein Kostenfaktor, sondern ein Qualitätswerkzeug. Die Amortisationszeit hängt von Ausschussrate, Maschinenverfügbarkeit und dem aktuellen Reinigungsaufwand ab. In der Praxis zeigt sich, dass Betriebe mit hohem Staubaufkommen die Investition innerhalb weniger Jahre durch Qualitäts- und Wartungseinsparungen zurückverdienen.
Wie ULMATEC bei Metallstaub und Reproduzierbarkeit in der Fertigung unterstützt
Wir analysieren bei ULMATEC den jeweiligen Werkstoff, Prozess und Volumenstrom und entwickeln, fertigen und montieren die passende Absauganlage dazu. Auslegung, Fertigung, Montage und Inbetriebnahme erfolgen aus einer Hand, hergestellt in Deutschland.
Konkret bieten wir für Metallstaub in der Fertigungsumgebung:
- Quellennahe Erfassungssysteme für Schleif-, Fräs- und Schweißprozesse, ausgelegt für Volumenströme von 500 bis 100.000 m³/h
- Filterkombinationen aus über 100 Varianten, abgestimmt auf Partikelgröße, Werkstoff und Schutzziel, einschließlich HEPA-Filterstufen für Feinststaub
- Zentrale Absauganlagen in den Größen S bis XXL für Luftvolumen von 3.000 bis 250.000 m³/h bei mehreren Bearbeitungsstationen
- Nassabscheider für reaktive Metallstäube wie Aluminium, Magnesium und Titan nach ATEX-Anforderungen
- Hallenlüftungssysteme zur Kombination von Luftreinhaltung, Klimatisierung und Wärmerückgewinnung für energieeffiziente Prozesse
- Technische Dokumentation für BAFA- und KfW-Förderanträge sowie BG-Prüfungen
Alle Anlagen erfüllen die geltenden Normen nach DGUV, TRGS und ATEX. Für Betreiber, die Reproduzierbarkeit und Maßhaltigkeit in der Industriefertigung sichern müssen, ist eine belastbare Gefährdungsbeurteilung der erste Schritt. Einen umfassenden Überblick über das gesamte Spektrum an Absauganlagen von ULMATEC finden Sie auf unserer Produktseite. Sprechen Sie uns an: Wir beraten Sie technisch konkret zu Ihrer Anwendung und legen die passende Absauganlage für Ihren Prozess aus.
