Metallstaub beeinträchtigt die Zuverlässigkeit von Sensorik in automatisierten Anlagen erheblich. Leitfähige Partikel aus Prozessen wie Schleifen, Fräsen oder Schweißen lagern sich auf Leiterplatten, optischen Elementen und mechanischen Bauteilen ab. Das führt zu Kurzschlüssen, Messabweichungen und ungeplanten Stillständen. Dieser Artikel beantwortet die wichtigsten Fragen zum Thema Metallstaub und Sensorschutz.
Wie gelangt Metallstaub an empfindliche Sensorkomponenten?
Metallstaub entsteht bei spanenden und thermischen Prozessen als Aerosol und verteilt sich über die Hallenluft. Selbst feinste Partikel unter 10 µm bleiben stundenlang in der Luft schwebend. Sie dringen durch Lüftungsschlitze, Kabeldurchführungen und nicht vollständig abgedichtete Gehäuse in Schaltschränke und Sensorgehäuse ein. In automatisierten Anlagen mit hoher Prozessdichte ist die Staubbelastung für Sensoren besonders hoch, weil Maschinen und Steuerungskomponenten räumlich nah beieinanderliegen.
Typische Eintrittspfade für Metallstaub in Sensorkomponenten sind:
- Kühlöffnungen in Schaltschränken und Frequenzumrichtern
- Kabeleinführungen ohne Druckausgleichselemente
- Lüftungsschlitze in Sensorgehäusen mit niedrigem Schutzgrad (unter IP54)
- Konvektionsströme durch Temperaturunterschiede zwischen Maschine und Umgebung
- Vibrationen, die Staubablagerungen von Oberflächen aufwirbeln
Besonders kritisch: In Hallen ohne aktive Absaugung an der Entstehungsquelle verteilt sich der Staub unkontrolliert im gesamten Raum. Die Konzentration in der Luft steigt über die Schicht hinweg kontinuierlich an.
Welche Sensortypen sind durch Metallstaub besonders gefährdet?

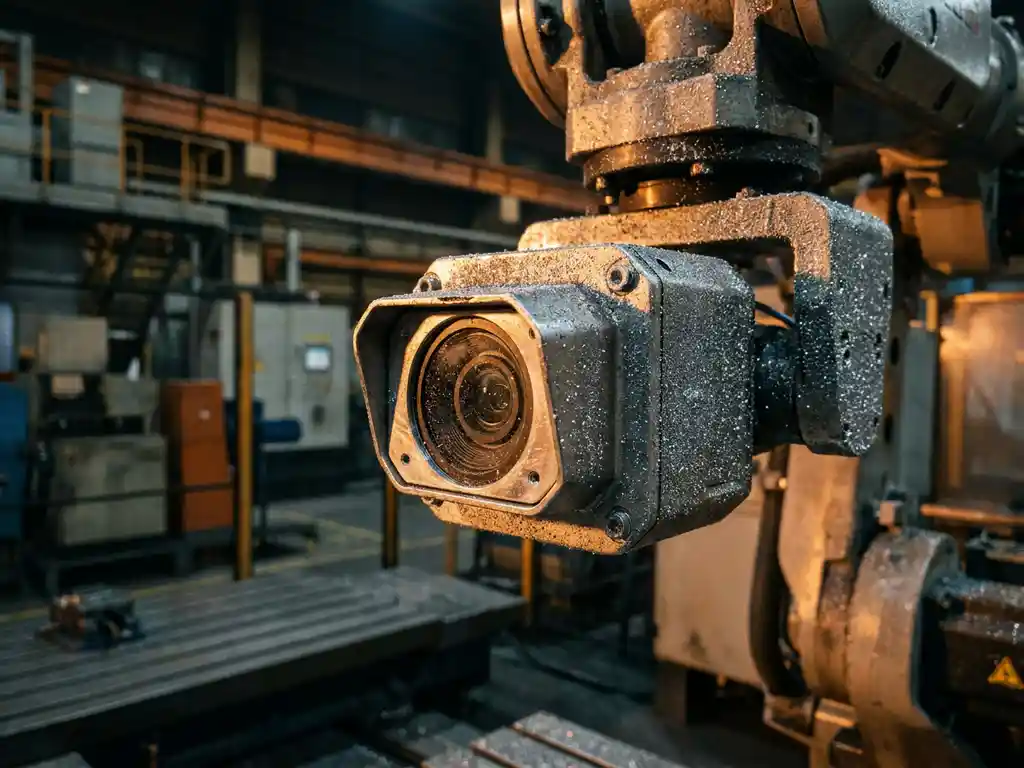

Optische, kapazitive und induktive Sensoren sowie alle Bauteile mit offenen Kontakten sind durch Metallstaub besonders gefährdet. Lichtschranken, Laserscanner und Kameras verlieren durch Ablagerungen auf der Optik ihre Detektionssicherheit. Kapazitive Sensoren reagieren auf veränderte Dielektrizität durch Staubschichten. Induktive Sensoren können durch leitfähigen Metallstaub Fehlsignale erzeugen.
Im Detail zeigen sich folgende Gefährdungsmuster:
- Optische Sensoren: Schmutzablagerungen auf Linsen und Reflektoren dämpfen das Signal. Ab einer gewissen Schichtdicke löst der Sensor Fehlalarme aus oder fällt ganz aus.
- Kapazitive Sensoren: Metallstaub verändert die Kapazität zwischen Elektrode und Zielobjekt. Das führt zu Drifteffekten und falschen Schaltschwellen.
- Temperatursensoren (PT100/PT1000): Staubschichten wirken isolierend und verfälschen die gemessene Temperatur nach unten.
- Drucksensoren und Membranen: Metallpartikel setzen Druckausgleichsbohrungen zu. Der Sensor arbeitet dann außerhalb seiner Spezifikation.
- Encoder und Positionssensoren: Partikel zwischen Lesekopf und Maßstab verursachen Positionsfehler, die sich in der Steuerung als Schleppfehler oder Achsalarm äußern.
Was passiert mit leitfähigem Metallstaub auf Leiterplatten?
Leitfähiger Metallstaub auf Leiterplatten verursacht Kriechströme zwischen Leiterbahnen und kann zu Kurzschlüssen führen. Selbst dünne Schichten aus Aluminium-, Eisen- oder Kupferpartikeln reichen aus, um Widerstände zwischen benachbarten Leiterbahnen zu erzeugen. Das führt zu sporadischen Fehlfunktionen, die sich in der Fehleranalyse kaum reproduzieren lassen.
Nach DGUV Information 203-006 gilt leitfähiger Staub als besondere Gefährdung für elektrische Anlagen. Die Ablagerung von Metallstaub auf Leiterplatten kann folgende Schäden verursachen:
- Kriechstrombrücken zwischen Signalleitungen unterschiedlichen Potenzials
- Lichtbögen bei ausreichender Schichtdicke und hoher Spannung
- Korrosion durch elektrochemische Reaktionen zwischen Metallpartikeln und Leiterbahnmaterial
- Thermische Überlastung durch erhöhten Übergangswiderstand an Steckverbindern
Besonders problematisch ist Aluminiumstaub: Er ist leitfähig, reagiert unter bestimmten Bedingungen mit Feuchtigkeit und kann in Verbindung mit Oxidationsprozessen Wärme erzeugen. Für reaktive Stäube wie Aluminium, Magnesium oder Titan gelten nach TRGS 720 ff. besondere Anforderungen an die Absaugtechnik, einschließlich des Einsatzes von Nassabscheidern.
Betriebe, die bei einer BG-Prüfung keine ausreichende Absaugtechnik nachweisen können, riskieren Bußgelder, Auflagen und im Schadensfall die persönliche Haftung verantwortlicher Führungskräfte.
Wie beeinflusst Staubablagerung die Messgenauigkeit von Sensoren?
Staubablagerungen verändern die physikalischen Eigenschaften an der Sensoroberfläche und im Messbereich. Das führt zu systematischen Messfehlern, die schleichend zunehmen und oft erst bei der Qualitätsprüfung nachgelagerter Prozesse auffallen. Bei Metallstaub in automatisierten Anlagen ist die Drift besonders tückisch, weil sie nicht abrupt, sondern graduell einsetzt.
Konkrete Auswirkungen auf die Messgenauigkeit:
- Signaldämpfung: Optische Sensoren messen bei verschmutzter Optik kürzere Reichweiten oder niedrigere Intensitätswerte als im Sollzustand.
- Nullpunktdrift: Kraftsensoren und Wägezellen zeigen durch Staubauflage veränderte Vorlastwerte.
- Hysterese: Mechanisch belastete Sensoren reagieren durch Staubeinlagerungen in beweglichen Teilen träger auf Zustandsänderungen.
- Temperaturmessfehler: Isolierende Staubschichten auf Temperaturfühlern erzeugen eine thermische Barriere zwischen Messelement und Prozessmedium.
In der Praxis führt das zu erhöhtem Ausschuss, zu nicht erkannten Prozessabweichungen und zu ungeplanten Wartungsintervallen. Die Gefährdungsbeurteilung nach § 5 ArbSchG muss diese Staubbelastung für Sensoren als Risikofaktor für die Anlagenzuverlässigkeit erfassen.
Welche Maßnahmen schützen Sensorik dauerhaft vor Metallstaub?
Ein dauerhafter Schutz von Sensorik vor Metallstaub erfordert eine Kombination aus Quellenabsaugung, geeignetem Schutzgrad der Gehäuse und regelmäßiger Reinigung. Die wirksamste Einzelmaßnahme ist die Absaugung direkt am Entstehungsort des Staubes, bevor er sich in der Hallenluft verteilt.
Technische Schutzmaßnahmen an der Sensorik
Für Sensoren in staubbelasteten Umgebungen gelten folgende Mindestanforderungen:
- Schutzgrad mindestens IP65 für alle Sensorgehäuse in der Nähe von Bearbeitungsprozessen
- Druckluftspülung oder Schutzglasvorsatz bei optischen Sensoren
- Abschirmbleche und Labyrinthdichtungen an Schaltschränken
- Regelmäßige Reinigungsintervalle nach Herstellervorgabe und Staubklasse
- Überwachung der Signalqualität durch Diagnosefunktionen im Sensor (IO-Link, HART)
Organisatorische und lufttechnische Maßnahmen
Ergänzend zu baulichen Schutzmaßnahmen helfen folgende Ansätze:
- Quellenabsaugung an Schleif-, Fräs- und Schweißplätzen nach dem Stand der Technik (DGUV Regel 109-002)
- Hallenlüftung mit Überdruckprinzip in Schaltschrankbereichen, um Staubeintrag zu verhindern
- Getrennte Aufstellung von Steuerungskomponenten und Bearbeitungsmaschinen, wenn der Prozess es erlaubt
- Dokumentierte Reinigungspläne als Teil der Instandhaltungsstrategie
Die Auswahl der richtigen Maßnahmen setzt eine Gefährdungsbeurteilung voraus, die den jeweiligen Werkstoff, den Prozess und die räumlichen Gegebenheiten berücksichtigt.
Wann lohnt sich eine zentrale Absauganlage gegenüber Einzelabsaugung?
Eine zentrale Absauganlage lohnt sich gegenüber Einzelabsaugung, wenn mehrere Bearbeitungsplätze gleichzeitig betrieben werden, die Staubmengen groß sind oder unterschiedliche Prozesse in einer Halle zusammentreffen. Ab etwa drei bis vier gleichzeitig betriebenen Absaugstellen ist eine zentrale Anlage in der Regel energieeffizienter und wartungsärmer als mehrere Einzelgeräte.
Für die Entscheidung zwischen zentraler und dezentraler Absaugung sind folgende Kriterien ausschlaggebend:
- Anzahl der Absaugstellen: Viele Einzelquellen sprechen für eine zentrale Lösung mit gemeinsamem Rohrnetz.
- Gleichzeitigkeitsfaktor: Werden nicht alle Stellen gleichzeitig betrieben, kann die zentrale Anlage kleiner dimensioniert werden.
- Staubart: Verschiedene Stäube mit unterschiedlichen Eigenschaften (z. B. reaktiv vs. inert) erfordern getrennte Systeme oder spezielle Filtertechnik.
- Energieverbrauch: Zentrale Anlagen mit bedarfsgeregeltem Ventilator (Frequenzumrichter) senken den Stromverbrauch gegenüber mehreren Einzelgeräten mit fester Drehzahl.
- Platzbedarf: Zentrale Anlagen bündeln Filter und Ventilator an einem Ort, was Produktionsfläche freihält.
Für Betreiber in der metallverarbeitenden Industrie, die Sensorausfälle durch Metallstaub reduzieren müssen, bietet eine zentrale Absaugung den Vorteil, dass die Hallenluftqualität insgesamt verbessert wird. Das schützt nicht nur einzelne Sensoren, sondern alle elektrischen und elektronischen Komponenten in der Anlage.
Wie ULMATEC bei Metallstaub und Sensorschutz unterstützt
Für Betreiber automatisierter Anlagen, die Sensorausfälle durch Metallstaub vermeiden müssen, analysiert ULMATEC den jeweiligen Werkstoff, den Prozess und den Volumenstrom und entwickelt, fertigt und montiert die passende Absauganlage dazu. Auslegung, Fertigung, Montage und Inbetriebnahme erfolgen aus einer Hand, hergestellt in Deutschland.
Was wir dabei konkret leisten:
- Analyse des Staubaufkommens nach Staubart, Partikelgröße und Entstehungsort
- Auslegung zentraler Absauganlagen für Luftvolumen von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- Auswahl aus über 100 Filterkombinationen, abgestimmt auf den jeweiligen Metallstaub (z. B. Nassabscheider für reaktive Stäube wie Aluminium oder Magnesium)
- Integration von Wärmerückgewinnung und Hallenlüftung zur Senkung der Betriebskosten
- Lieferung inklusive technischer Dokumentation, Konformitätserklärung und Fördermittelberatung (BAFA, KfW)
- Unterstützung bei der Gefährdungsbeurteilung als Grundlage der Geräte- und Filterauswahl
Sprechen Sie uns an: Wir zeigen Ihnen, welche Absauglösung für Ihren Prozess geeignet ist und wie Sie Sensorausfälle durch Metallstaub dauerhaft reduzieren. Einen umfassenden Überblick über das gesamte Spektrum unserer Absauganlagen finden Sie auf unserer Produktseite. Nehmen Sie jetzt Kontakt auf und schildern Sie uns Ihre Situation.
