Für Betreiber in der Metallbearbeitung, die mit brennbaren Stäuben arbeiten, ist die ATEX-Pflicht kein bürokratisches Detail, sondern ein zentrales Sicherheitsthema mit direkten Konsequenzen für Anlagen, Belegschaft und persönliche Haftung. Metallstaub kann unter bestimmten Bedingungen explodieren, und genau deshalb regelt die ATEX-Richtlinie verbindlich, wie Arbeitsbereiche und technische Einrichtungen in solchen Umgebungen ausgeführt sein müssen.
Dieser Artikel erklärt, was hinter der ATEX-Pflicht steckt, warum Metallstaub ein ernstes Explosionsrisiko darstellt und welche konkreten Anforderungen Betriebe beim Einsatz von Absauganlagen erfüllen müssen. Der Aufbau ist bewusst schrittweise: von den Grundlagen über die Risikomechanik bis zur praktischen Umsetzung im Betrieb.
Was bedeutet ATEX und warum gilt sie für Metallstaub?
ATEX steht für Atmosphères Explosibles und bezeichnet zwei europäische Richtlinien, die den Explosionsschutz in gewerblichen Umgebungen regeln. Die Richtlinie 2014/34/EU betrifft Hersteller von Geräten und Schutzsystemen, die in explosionsgefährdeten Bereichen eingesetzt werden. Die Richtlinie 1999/92/EG richtet sich an Arbeitgeber und legt fest, wie explosionsgefährdete Arbeitsbereiche zu bewerten, zu kennzeichnen und zu schützen sind. In Deutschland sind beide Richtlinien durch die Betriebssicherheitsverordnung (BetrSichV) und die Gefahrstoffverordnung in nationales Recht umgesetzt.
Metallstaub fällt unter diese Regelungen, weil er als brennbarer Feststoff in aufgewirbelter Form eine explosionsfähige Atmosphäre bilden kann. Das gilt nicht nur für exotische Metalle: Aluminium, Magnesium, Titan, aber auch Eisenstaub können unter bestimmten Partikelgrößen in der richtigen Konzentration mit Luftsauerstoff reagieren und eine Staubexplosion auslösen. Nach ATEX gilt: Überall dort, wo solche Stäube entstehen, verarbeitet oder abgesaugt werden, besteht grundsätzlich Handlungsbedarf.
Wie entsteht eine Explosionsgefahr durch Metallstaub?
Eine Staubexplosion erfordert das gleichzeitige Vorhandensein von fünf Faktoren, die zusammen das sogenannte Explosionspentagon bilden: brennbarer Staub, Sauerstoff, eine Zündquelle, eine ausreichende Staubkonzentration in der Luft sowie eine Einschließung des Gemisches. Fehlt einer dieser Faktoren, findet keine Explosion statt. Das ist der Ansatzpunkt jeder technischen Schutzmaßnahme.
Partikelgröße und Konzentration als entscheidende Faktoren
Entscheidend für die Explosionsgefahr ist die Partikelgröße des Metallstaubs. Je feiner die Partikel, desto größer die reaktive Oberfläche pro Masseneinheit und desto leichter entzündet sich das Gemisch. Aluminiumstaub mit einer Korngröße unter 63 Mikrometern gilt als hochexplosiv. Grobe Späne hingegen sind in der Regel unkritisch, solange sie nicht weiter zerkleinert werden.
Auch die Staubkonzentration in der Luft spielt eine zentrale Rolle. Unterhalb der sogenannten unteren Explosionsgrenze (UEG) ist das Gemisch zu mager für eine Zündung. Oberhalb der oberen Explosionsgrenze (OEG) ist es zu fett. Nur im Bereich dazwischen besteht akute Explosionsgefahr. Genau in diesem Bereich bewegen sich jedoch viele Absaug- und Filteranlagen, wenn sie nicht korrekt ausgelegt sind.
Ablagerungen als unterschätztes Risiko

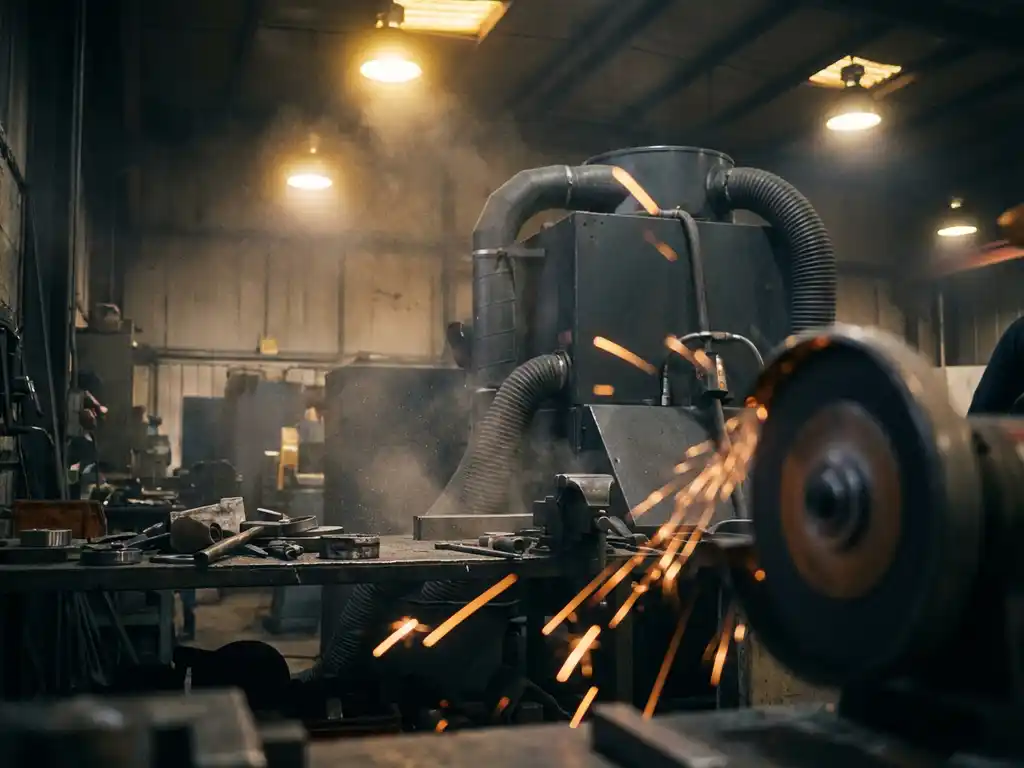

Neben der Schwebekonzentration in der Luft sind Staubablagerungen auf Oberflächen ein häufig unterschätztes Risiko. Wird abgelagerter Metallstaub durch Erschütterungen, Druckluftarbeiten oder Luftströmungen aufgewirbelt, entsteht innerhalb von Sekunden eine zündfähige Atmosphäre. Typische Zündquellen in Metallbetrieben sind heiße Oberflächen, Funken aus Schleifprozessen, elektrostatische Entladungen oder fehlerhafte elektrische Betriebsmittel.
Welche Betriebe fallen unter die ATEX-Pflicht?
Grundsätzlich fällt jeder Betrieb unter die ATEX-Pflicht, in dem brennbare Stäube entstehen oder verarbeitet werden und eine explosionsfähige Atmosphäre nicht sicher ausgeschlossen werden kann. In der Metallbearbeitung betrifft das eine breite Palette von Prozessen: Schleifen, Fräsen, Drehen, Polieren, Strahlen und Schneiden können alle relevante Staubmengen erzeugen.
Besonders betroffen sind Betriebe, die mit Aluminium, Magnesium, Titan oder Zink arbeiten. Aber auch Betriebe mit Mischstäuben, etwa wenn metallische und organische Materialien gemeinsam bearbeitet werden, müssen die ATEX-Anforderungen berücksichtigen. Eine pauschale Ausnahme gibt es nicht: Die Pflicht zur Gefährdungsbeurteilung gilt unabhängig von Betriebsgröße oder Branchenzugehörigkeit. Wer also industrielle Anwendungen mit Metallstaub betreibt, muss die Explosionsschutzanforderungen systematisch prüfen.
ATEX-konforme Absauganlagen: Anforderungen und Merkmale
Eine ATEX-konforme Absauganlage ist keine einfache Variante einer Standardanlage mit einem anderen Typenschild. Sie muss konstruktiv so ausgeführt sein, dass sie selbst keine Zündquelle darstellt und die Ausbreitung einer möglichen Explosion verhindert oder begrenzt.
Gerätekategorien und Zoneneinteilung
ATEX unterscheidet Gerätekategorien, die je nach Häufigkeit und Wahrscheinlichkeit einer explosionsfähigen Atmosphäre eingesetzt werden dürfen. Zone 21 beschreibt Bereiche, in denen gelegentlich mit einer explosionsfähigen Staubatmosphäre zu rechnen ist. Zone 22 gilt für Bereiche, in denen dies nur selten und kurzzeitig der Fall ist. Für Zone 21 sind Geräte der Kategorie 2D erforderlich, für Zone 22 genügt die Kategorie 3D. Die Zoneneinteilung muss der Betreiber im Rahmen der Gefährdungsbeurteilung selbst festlegen.
Technische Merkmale ATEX-fähiger Absauganlagen
ATEX-fähige Absauganlagen und Filtersysteme zeichnen sich durch mehrere konstruktive Merkmale aus:
- elektrisch leitfähige und geerdete Bauteile zur Vermeidung elektrostatischer Aufladung
- Funkenabscheider oder Vorabscheider vor dem Filterelement zum Schutz des Filtermediums
- Druckentlastungsöffnungen oder Explosionsunterdrückungssysteme am Filtergehäuse
- Temperaturüberwachung und automatische Abschaltung bei Überhitzung
- Motoren und elektrische Komponenten in ATEX-zertifizierter Ausführung
- Kennzeichnung nach ATEX-Richtlinie mit Gerätekategorie, Explosionsgruppe und Temperaturklasse
Wichtig: Die ATEX-Eignung der Anlage allein reicht nicht aus. Die gesamte Installation, einschließlich Rohrleitungen, Verbindungsstücke und Einbausituation, muss den Anforderungen entsprechen.
Typische Fehler bei der ATEX-Umsetzung im Betrieb
In der Praxis zeigen sich bei der ATEX-Umsetzung immer wieder dieselben Fehler. Das Wissen um diese Stolperstellen hilft, sie gezielt zu vermeiden.
Falsche Zoneneinteilung oder fehlende Zoneneinteilung
Ein häufiger Fehler ist, dass Betriebe keine formale Zoneneinteilung vornehmen, weil sie den Explosionsschutz als nicht relevant einschätzen. Dabei reicht bereits eine gelegentliche Staubkonzentration oberhalb der UEG aus, um Zone 21 zu begründen. Wer keine Zoneneinteilung dokumentiert hat, kann im Schadensfall keine Schutzmaßnahmen nachweisen.
Einsatz nicht ATEX-zertifizierter Geräte in explosionsgefährdeten Bereichen
Standardabsauganlagen ohne ATEX-Zulassung werden in der Praxis häufig auch in Bereichen eingesetzt, in denen sie nicht betrieben werden dürfen. Das passiert oft aus Kostengründen oder weil die Explosionsgefahr unterschätzt wird. Solche Anlagen können selbst zur Zündquelle werden, etwa durch Funken aus dem Laufrad oder durch elektrostatische Entladung.
Fehlende Wartung und Dokumentation
ATEX-konforme Anlagen verlieren ihre Schutzfunktion, wenn sie nicht regelmäßig gewartet werden. Verstopfte Filter erhöhen den Differenzdruck, was zu Überhitzung führen kann. Defekte Erdungsverbindungen heben den Schutz vor elektrostatischer Zündung auf. Wer keine lückenlose Wartungsdokumentation führt, riskiert nicht nur technische Probleme, sondern auch haftungsrechtliche Konsequenzen.
Gefährdungsbeurteilung und Explosionsschutzdokument richtig erstellen
Das Explosionsschutzdokument (ESD) ist das zentrale Pflichtdokument für jeden Betrieb, der unter die ATEX-Anforderungen fällt. Es muss vor Aufnahme der Tätigkeit vorliegen und bei wesentlichen Änderungen der Arbeitsbedingungen aktualisiert werden. Die Betriebssicherheitsverordnung schreibt das ausdrücklich vor.
Inhalte des Explosionsschutzdokuments
Ein vollständiges ESD enthält mindestens folgende Bestandteile:
- Beschreibung der explosionsgefährdeten Bereiche und deren Zoneneinteilung
- Auflistung der eingesetzten Geräte und deren ATEX-Kategorien
- Beschreibung der technischen und organisatorischen Schutzmaßnahmen
- Nachweis der Wirksamkeit dieser Maßnahmen
- Angaben zu Prüfungen, Wartungsintervallen und Verantwortlichkeiten
Das Dokument muss nicht von einem externen Gutachter erstellt werden, aber es muss fachlich fundiert und nachvollziehbar sein. Wer unsicher ist, ob die eigene Gefährdungsbeurteilung alle relevanten Punkte abdeckt, sollte dies mit einem erfahrenen Fachbetrieb für industrielle Absaugtechnik und Explosionsschutz besprechen.
Häufige Lücken in der Praxis
Typische Schwachstellen in bestehenden Explosionsschutzdokumenten sind unvollständige Zonenpläne, fehlende Nachweise zur ATEX-Eignung der eingesetzten Betriebsmittel sowie veraltete Dokumente, die nach Prozessänderungen nicht aktualisiert wurden. Auch die Einbindung der Beschäftigten, die im Explosionsschutzbereich tätig sind, wird oft nicht ausreichend dokumentiert, obwohl die Gefahrstoffverordnung eine entsprechende Unterweisungspflicht vorschreibt.
Wie ULMATEC bei der ATEX-Compliance in der Metallbearbeitung hilft
Für Betreiber in der Metallbearbeitung, die ATEX-konforme Absaugtechnik planen oder bestehende Anlagen auf Konformität prüfen müssen, bieten wir konkrete technische Unterstützung aus einer Hand. Unsere Anlagen sind ATEX-fähig zertifiziert und werden speziell auf die Anforderungen des jeweiligen Betriebs ausgelegt.
Was wir konkret leisten:
- Auslegung ATEX-konformer Absauganlagen nach Gerätekategorie 2D oder 3D, je nach Zoneneinteilung
- Integration von Funkenabscheidern, Druckentlastungssystemen und ATEX-zertifizierten Antrieben
- Modulares Baukastensystem mit über 10 Millionen Konfigurationsvarianten für individuelle Prozessanforderungen
- Vollständige technische Dokumentation als Basis für das Explosionsschutzdokument
- Montage und Inbetriebnahme durch erfahrene Spezialisten, inklusive Übergabedokumentation
- Unterstützung bei der Förderfähigkeit über BAFA und KfW
Wer jetzt prüfen möchte, ob die eigene Absauganlage den ATEX-Anforderungen entspricht oder ob eine neue Anlage ATEX-konform geplant werden soll, kann direkt Kontakt zu unserem Team aufnehmen. Wir melden uns innerhalb von 24 Stunden mit einer ersten technischen Einschätzung.
