Schweißrauch gehört zu den gefährlichsten Luftschadstoffen in der Metallfertigung. Wer täglich schweißt, setzt sich ohne geeignete Absauganlage gesundheitsschädlichen Feinstpartikeln, Metalloxiden und krebserregenden Substanzen aus. Die richtige Absauganlage für Schweißrauch zu wählen, ist deshalb keine optionale Maßnahme, sondern eine betriebliche Pflicht nach DGUV und TRGS.
Gleichzeitig ist die Auswahl komplex: mobil oder zentral? Welche Filterklasse? Wie viel Luftvolumen? Dieser Artikel beantwortet die wichtigsten Fragen systematisch, damit Betreiber, Produktionsleiter und Sicherheitsbeauftragte eine fundierte Entscheidung treffen können.
Warum ist eine Absauganlage beim Schweißen notwendig?
Beim Schweißen entstehen ultrafeine Partikel und gasförmige Schadstoffe, die tief in die Lunge eindringen. Ohne eine technische Absauganlage für Schweißrauch überschreiten diese Emissionen regelmäßig die gesetzlichen Grenzwerte nach TRGS 900. Langfristig drohen Atemwegserkrankungen, Berufskrankheiten und persönliche Haftung für den Betreiber.
Die DGUV Regel 109-002 schreibt vor, dass Schweißrauch am Entstehungsort erfasst und abgeführt werden muss. Lüftung allein reicht in den meisten Fällen nicht aus. Technische Schutzmaßnahmen haben Vorrang vor persönlicher Schutzausrüstung wie Atemschutzmasken. Das bedeutet: Eine Absauganlage ist keine Kür, sondern Pflicht.
Typische Kaufauslöser in der Praxis sind ein bevorstehender Behördenbesuch der Berufsgenossenschaft, ein neuer Schweißprozess durch den Kauf einer Maschine oder eine bestehende Anlage, die nicht mehr ausreichend funktioniert. Wer wartet, bis die BG prüft, riskiert Auflagen, Bußgelder und im schlimmsten Fall einen Produktionsstopp.
Welche Arten von Absauganlagen für Schweißrauch gibt es?
Für die Absaugung von Schweißrauch gibt es im Wesentlichen drei Systemtypen: mobile Einzelplatzabsauger, dezentrale stationäre Anlagen und zentrale Absauganlagen. Welches System passt, hängt von der Anzahl der Schweißplätze, dem Luftvolumenbedarf und der baulichen Situation des Betriebs ab.

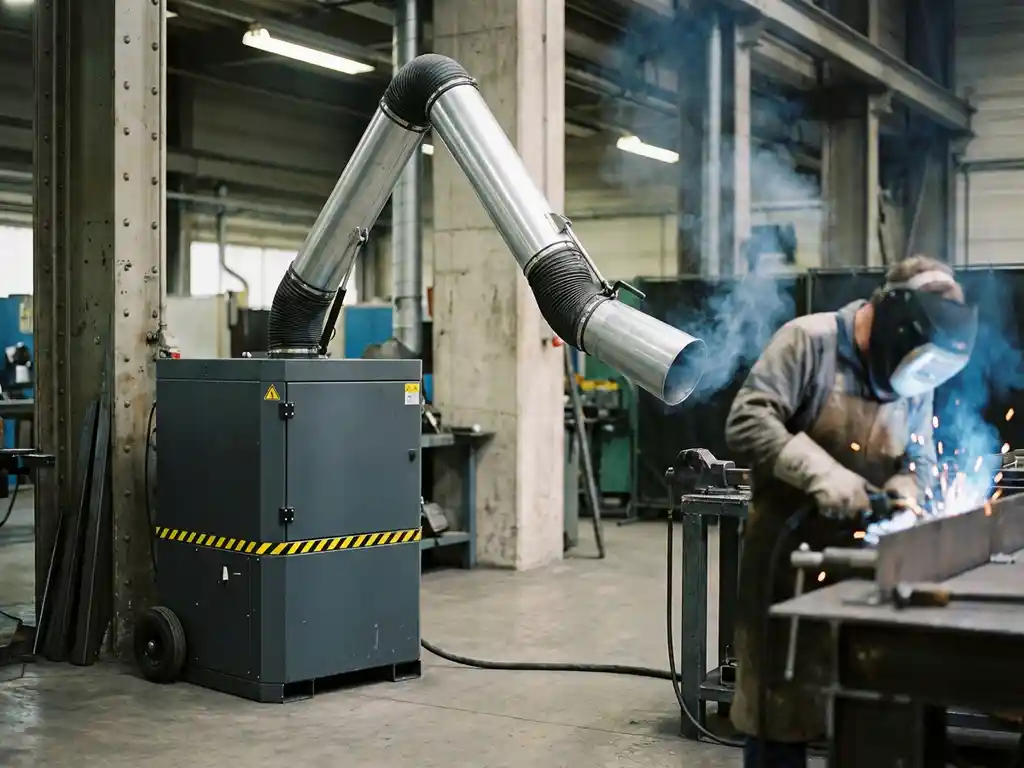

Mobile Schweißrauchabsauger
Mobile Geräte sind flexibel einsetzbar und eignen sich für einzelne Schweißplätze oder wechselnde Einsatzorte. Sie erfassen den Rauch direkt an der Entstehungsstelle über einen Absaugarm oder eine Düse. Der Nachteil: Bei mehreren gleichzeitig aktiven Schweißplätzen steigt der Aufwand erheblich.
Dezentrale stationäre Anlagen
Stationäre Einzelanlagen werden fest einem Arbeitsplatz zugeordnet. Sie bieten eine höhere Leistung als mobile Geräte und lassen sich besser in den Prozess integrieren. Für Betriebe mit zwei bis zehn Schweißplätzen sind sie häufig die wirtschaftlichste Lösung.
Zentrale Absauganlagen
Zentrale Systeme versorgen über ein Rohrleitungsnetz mehrere Absaugstellen gleichzeitig. Sie eignen sich für Betriebe mit vielen Schweißplätzen und hohem Luftvolumenbedarf. Zentrale Anlagen lassen sich mit Hallenlüftung und Wärmerückgewinnung kombinieren, was die Betriebskosten langfristig senkt.
Welche Faktoren bestimmen die Wahl der richtigen Absauganlage?
Die Wahl der richtigen Schweißrauchabsaugung hängt von fünf zentralen Faktoren ab: dem benötigten Luftvolumen, dem Schweißprozess und dem verarbeiteten Material, der Anzahl gleichzeitig aktiver Absaugstellen, dem verfügbaren Budget und dem geplanten Projektzeitplan.
Besonders wichtig ist der sogenannte Gleichzeitigkeitsfaktor. Er beschreibt, wie viele Absaugstellen zur selben Zeit geöffnet sind. Dieser Wert ist beim Kunden fast nie bekannt, hat aber enorme Auswirkungen: Ein realistischer Gleichzeitigkeitsfaktor kann die Anlagengröße um bis zu 80 Prozent reduzieren. Wer diesen Wert nicht kennt, plant unnötig groß und zu teuer.
Ebenso entscheidend ist die genaue Prozessbeschreibung. Schweißen mit unlegierten Stählen erzeugt andere Emissionen als das Schweißen von Edelstahl oder Aluminium. Beim Schweißen von Chrom-Nickel-Stahl entstehen krebserregende Chrom(VI)-Verbindungen, die besonders hohe Anforderungen an die Filterklasse stellen. Das verarbeitete Material bestimmt direkt, welche Filtertechnik notwendig ist.
- Luftvolumen: Berechnung auf Basis der Prozessparameter und der Anzahl der Absaugstellen
- Prozess und Material: unlegierter Stahl, Edelstahl, Aluminium, beschichtete Werkstoffe
- Gleichzeitigkeitsfaktor: Wie viele Stellen sind gleichzeitig aktiv?
- Budget: bestimmt den Lösungsansatz, nicht nur die Größe
- Zeitschiene: Abhängige Prozessstarts terminieren das Projekt
Was ist der Unterschied zwischen mobiler und zentraler Absauganlage?
Der entscheidende Unterschied liegt in der Skalierbarkeit und im Betriebskonzept. Eine mobile Absauganlage ist ein eigenständiges Gerät für einen Arbeitsplatz. Eine zentrale Absauganlage ist ein fest installiertes System, das über ein Rohrnetz mehrere Arbeitsplätze gleichzeitig versorgt.
Mobile Anlagen punkten bei Flexibilität und niedrigen Anschaffungskosten. Sie sind schnell einsatzbereit und erfordern keine baulichen Maßnahmen. Für Betriebe mit einem oder zwei Schweißplätzen und wechselnden Standorten sind sie oft die richtige Wahl.
Zentrale Anlagen erfordern eine höhere Anfangsinvestition und mehr Planung, rechnen sich aber ab einer bestimmten Anzahl von Arbeitsplätzen wirtschaftlich. Wartung, Filterwechsel und Energieverbrauch lassen sich zentral steuern. Zudem ermöglichen zentrale Systeme die Integration von Wärmerückgewinnung, was gerade bei hohem Luftvolumenbedarf die Heizkosten deutlich senkt. Mehr zu den verfügbaren Produktlösungen für zentrale und dezentrale Systeme zeigt ein Blick in das Produktportfolio.
Die Entscheidung ist keine Frage des Komforts, sondern der Betriebsstruktur. Wer fünf oder mehr Schweißplätze plant, sollte eine zentrale Lösung ernsthaft prüfen.
Welche Filterklasse braucht eine Schweißrauchabsaugung?
Die notwendige Filterklasse für Schweißrauch hängt direkt vom verarbeiteten Material ab. Für Schweißrauch aus unlegierten Stählen ist in der Regel die Filterklasse W3 nach DIN EN ISO 21904 ausreichend. Beim Schweißen von Edelstahl oder anderen Materialien mit krebserregenden Anteilen ist die Filterklasse W3 mit zusätzlicher HEPA-Stufe erforderlich.
Die Norm DIN EN ISO 21904 klassifiziert Schweißrauchabsauganlagen in drei Klassen: W1, W2 und W3. W3 ist die höchste Klasse und scheidet mindestens 99 Prozent der Partikel ab. Sie ist Pflicht, wenn krebserregende Stoffe wie Chrom(VI) oder Nickelverbindungen im Schweißrauch enthalten sind.
Wichtig: Die Filterklasse allein entscheidet nicht über die Wirksamkeit. Entscheidend ist das Gesamtsystem aus Erfassung, Volumenstrom und Filtration. Eine hochwertige Filterklasse nützt nichts, wenn der Absaugarm falsch positioniert ist oder der Volumenstrom zu gering ist, um den Rauch vollständig zu erfassen.
- W1: Für Prozesse mit geringer Schadstoffbelastung
- W2: Für Standardanwendungen in der Metallverarbeitung
- W3: Pflicht bei krebserregendem Schweißrauch, z. B. Chrom(VI) aus Edelstahl
Wie lässt sich eine Absauganlage für Schweißrauch fördern lassen?
Absauganlagen für Schweißrauch sind in Deutschland über mehrere Programme förderfähig. Die wichtigsten Fördermöglichkeiten sind das BAFA-Programm zur Bundesförderung für Energie- und Ressourceneffizienz in der Industrie sowie KfW-Kredite für Investitionen in Arbeitsschutz und Energieeffizienz.
Voraussetzung für die BAFA-Förderung ist in der Regel ein Energieeffizienznachweis oder der Nachweis einer messbaren Einsparung. Anlagen, die Wärmerückgewinnung integrieren, haben dabei bessere Chancen auf Förderung, da sie sowohl Arbeitsschutz als auch Energieeinsparung verbinden.
Praktisch bedeutet das: Wer eine neue Absauganlage plant, sollte den Förderantrag vor der Auftragsvergabe stellen. Eine nachträgliche Förderung ist in den meisten Programmen nicht möglich. Die technische Dokumentation der Anlage, Zertifizierungen wie die CE-Konformität sowie ein Nachweis über die Normerfüllung sind typische Anforderungen der Förderstellen. Wer frühzeitig plant, kann die Investitionskosten spürbar reduzieren.
Wie ULMATEC bei der Auswahl der richtigen Schweißrauchabsaugung hilft
Für Betreiber in der Metallfertigung, die Schweißrauch sicher und normkonform absaugen müssen, bieten wir modulare Absaugsysteme, die exakt auf den jeweiligen Prozess ausgelegt werden. Unsere Anlagen erfüllen die Anforderungen nach DGUV, TRGS und DIN EN ISO 21904, sind CE-konform und ATEX-geeignet.
Was wir konkret liefern:
- Auslegung auf Basis des tatsächlichen Luftvolumenbedarfs und des Gleichzeitigkeitsfaktors
- Auswahl aus über 100 Filterkombinationen, abgestimmt auf das Schweißmaterial und die Filterklasse
- Zentrale Absauganlagen von 3.000 bis 250.000 m³/h in den Größen S bis XXL
- Integration von Wärmerückgewinnung und Hallenlüftung für energieeffiziente Gesamtlösungen
- Vollständige technische Dokumentation für BAFA- und KfW-Förderanträge
- Engineering, Fertigung und Montage aus einer Hand durch erfahrene Spezialisten
Wer unsicher ist, welche Anlage zum eigenen Prozess passt, kann direkt mit uns sprechen. Auf Basis weniger Angaben erstellen wir ein Angebot innerhalb von 24 Stunden. Jetzt Kontakt aufnehmen und den ersten Schritt zu einer normkonformen Schweißrauchabsaugung machen.
